6通道锂离子电池控制器IC

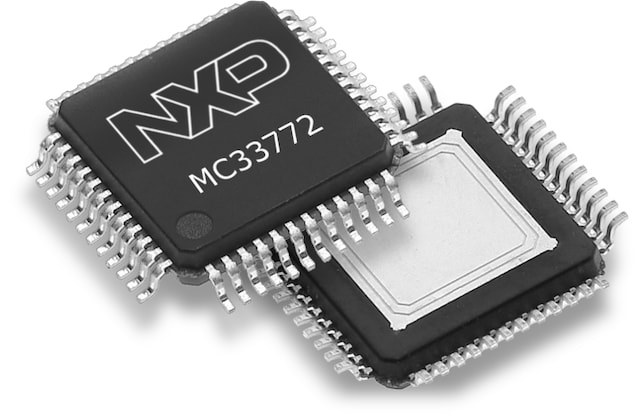

MC33772是面向HEV、EV、ESS和UPS系统等汽车和工业控制应用的锂离子电池控制器IC。它被EDN评为2015年100款热门产品!具备以下功能：
- 针对电池的差分电压和电流进行的ADC转换，以及库仑计数和温度测量
- 嵌入式平衡晶体管和丰富的诊断功能，可简化应用
- 该设备支持与MCU进行标准的SPI和变压器隔离菊花链通信（通过MC33664），以实现数据处理和控制。
- MC33772与MPC5xxx32位MCU系列兼容。
带保密协议 (NDA) 的数据手册、安全手册和应用提示。如需了解更多信息，请联系当地的恩智浦销售机构。
产品详情
特征
电源电压
- 工作电压7.0V ≤ VPWR ≤ 30V，瞬态电压40V (菊花链模式)
- 工作电压5.0V ≤ VPWR ≤ 30V，瞬态电压40V (SPI模式)
高级电压和温度测量
- 6 芯电压测量通道
- 总堆栈电压测量
- 0.8 mV最大总电压测量误差
- 7 个 ADC/通用IO/温度传感器输入
同步高级电流测量
- 将电流传感器与PGA集成
- 精确度高达±0.5%，量程从毫安直至数千安
- 内置库仑计数器
板载被动平衡
- 板载300 mA低导通电阻被动电芯平衡 MOSFET，带诊断功能
- 睡眠模式平衡
- 面向每个MOSFET的可编程平衡定时器
隔离菊花链或SPI通信
- 2.0 Mbps，两对双绞线，差分，隔离
- 初始化时可寻址
- 4 Mbps SPI
诊断、功能安全和稳定性
- OV/UV，OT/UT，OC故障验证
- 睡眠模式OV/UV，OT/UT监测
- 支持ISO 26262，最高达到ASIL D安全级别
- 支持热插拔和AEC Q-100
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。MC33772B包含在15年产品长期供货计划中。
对比表
| 参数 | MC33772B | MC33771B | MC33771C |
| 电压通道 | 3..6 | 7..14 | 7..14 |
| 电源电压范围(最大值) | 6 V..30 V (40 V) | 9.6 V..61.6 V (75 V) | 9.6 V..61.6V (75 V) |
| 电池输入电压范围 | -0.3 V至5 V | -0.3 V至5 V | -0.3 V至5 V |
| 测量误差 | ± 0.8 mV (Vcell =3.3 v Ta = 25°c) | ± 0.8 mV (Vcell =3.3 v Ta = 25°c) | ± 0.8 mV (Vcell =3.3 v Ta = 25°c) |
| 测量总误差 (老化后：MLS3 & 1000h HTOL) |
± 3.9 mV | ± 3.9 mV | ± 3.9 mV |
| Vpwr=6V..30V, Vcell=1.5V..4.3V, -40~85°C |
Vpwr=9.6V..61.6V, Vcell=1.5V..4.3V, -40~85°C |
Vpwr=9.6V..61.6V, Vcell=1.5V..4.3V, -40°C..85°C |
|
| 测量平均值 | 无 | 无 | 可配置平均值 样本S2ⁿ n=0..8, (1,2,4,..256) |
| 功能安全 | 符合ASIL C ASIL D |
符合ASIL C ASIL D |
符合ASIL C ASIL D |
| 隔离通信速度 | 2 Mbps | 2 Mbps | 2 Mbps |
| 通信隔离 | 电感式 | 电感式 | 电感式, 电容式 |
| 每菊花链的最大节点数 | 15 | 15 | 63 |
| CRC位 | 8 | 8 | 8 |
| 通信位 | 40 | 40 | 48 |
| 集成平衡 | <300 mA, 定时器 | <300 mA, 定时器 | <300 mA, 定时器 |
| 平衡睡眠模式 | 有 | 有 | 有 |
| 通用IO /模拟测量输入 | 7 | 7 | 7 |
| I²C主设备 | 仅EEPROM | 仅EEPROM | 仅EEPROM |
| 电流通道 | 1 | 1 | 1 |
| 库仑计数器 | 1 | 1 | 1 |
| 封装 | 48引脚LQFP-EP (-40~105°C) | 64引脚LQFP-EP (-40~105°C) | 64引脚LQFP-EP (-40~105°C) |
购买/参数
| | | | | |
|---|---|---|---|---|---|
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
文档
快速参考恩智浦 文档类别.
8 文件
紧凑列表
应用笔记 (4)
-
AN12969 铜排设计应用笔记[AN12969]
-
AN12710, 电芯控制器的布局建议[AN12710]
-
AN4388，四方扁平封装(QFP) - 应用说明[AN4388]
手册 (1)
-
Safety System Basis Chip for Automotive Brochure[SBCAUTOBRA4]
数据手册 (1)
-
MC33772B 电池单元控制器IC[MC33772B_SDS]
白皮书 (1)
简介 (1)
8 文件
紧凑列表
应用笔记 (4)
-
AN12969 铜排设计应用笔记[AN12969]
-
AN12710, 电芯控制器的布局建议[AN12710]
-
AN4388，四方扁平封装(QFP) - 应用说明[AN4388]
手册 (1)
-
Safety System Basis Chip for Automotive Brochure[SBCAUTOBRA4]
数据手册 (1)
-
MC33772B 电池单元控制器IC[MC33772B_SDS]
白皮书 (1)
简介 (1)
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 11 硬件
-
评估板和开发板具有SPI通信功能的MC33772评估板
正常供应 -
评估板和开发板MC33664ATL隔离网络高速收发器评估板
正常供应 -
评估板和开发板MC33772评估板，具有隔离的菊花链通信
正常供应 -
评估板和开发板变压器物理层 (TPL)嗅探器工具
正常供应 -
评估板和开发板MC33664ATL隔离网络高速收发器评估板
正常供应
