Kinetis® KW21Z-2.4 GHz 802.15.4无线连接微控制器(MCU)，基于Arm® Cortex®M0+内核
产品详情

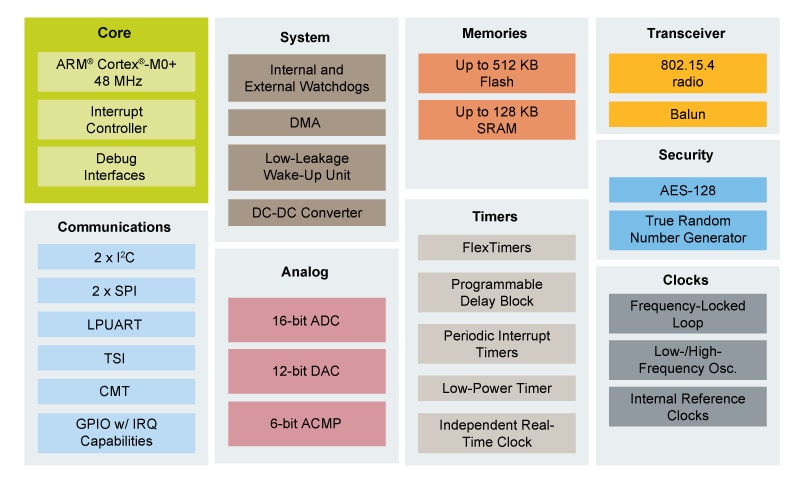

框图
特征
802.15.4无线电功能
- 符合IEEE® Std. 802.15.4-2011标准
- 典型的接收灵敏度(802.15.4) = -100 dBm
- 发射器输出功率可设置，高达+3.5 dBm
内核和存储器
- 高达48 MHz Arm® Cortex-M0+内核
- 高达512 KB闪存
- 高达128 KB SRAM
- 卓越的共存性能
- 集成式换衡器可降低系统成本和减少PCB电路板空间
功耗低，工作电压范围
- 9个低功耗模式，根据应用需求提供优化的电源
- 典型接收/发送电流(直流/支持直流)： 6.8/6.1 mA
- 旁路电压：1.71V至3.6V
- DCDC转换器降压配置：2.1V至4.2V
- DCDC转换器升压配置：0.9V 至1.795V
模拟模块
- 16位模数转换器(ADC)
- 12位数模转换器 (DAC)
- 6位高速模拟比较器(CMP)
安全性
- AES-128加速器(AESA)，真随机数发生器(TRNG)
支持软件
- Thread、802.15.4 MAC和SMAC
- Kinetis®软件开发套件(SDK)
- FreeRTOS内核和裸机非抢占任务调度器
- 支持MCUXpresso和IAR
对比表
Kinetis KW41Z系列解决方案
| 部件编号 | 无线连接协议 | 存储器 | 封装大小 | 硬件开发工具 |
| MKW41Z512VHT4 | Bluetooth Low Energy和IEEE® 802.15.4 | 512 KB闪存，128 KB RAM | 7 mm x 7 mm x 1 mm48引脚层压QFN封装 | FRDM-KW41ZUSB-KW41Z |
| MKW41Z256VHT4 | 256 KB闪存，64 KB SRAM | |||
| MKW41Z512CAT4R | 512 KB闪存，128 KB RAM | 3.9 mm x 3.8 mm75引脚WLCSP | ||
| MKW31Z512VHT4 | Bluetooth Low Energy | 512 KB闪存，128 KB RAM | 7 mm x 7 mm x 1 mm48引脚层压QFN封装 | |
| MKW31Z256VHT4 | 256 KB闪存，64 KB SRAM | |||
| MKW31Z512CAT4R | 512 KB闪存，128 KB RAM | 3.9 mm x 3.8 mm75引脚WLCSP | ||
| MKW21Z512VHT4 | IEEE® 802.15.4 | 512 KB闪存，128 KB RAM | 7 mm x 7 mm x 1 mm48引脚层压QFN封装 | |
| MKW21Z256VHT4 | 256 KB闪存，64 KB SRAM |
可用的软件开发套件
Kinetis® SDK – 为Kinetis MCU提供全面的软件支持，包括外设驱动程序、协议栈和中间件。
协议栈
连接软件
Kinetis连接软件1.0.1版包含以下组件：
- KW40Z Bluetooth® 低功耗v4.2堆栈, v1.1.4
- KW40Z IEEE® 802.15.4-2006/2011 MAC/PHY实施v5.2.4
- KW40Z简单媒体访问控制器(SMAC) v3.2.4
- 支持KW40Z连接框架

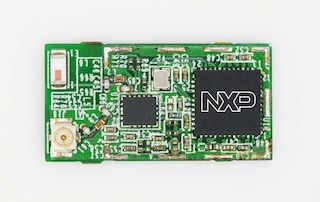

NXP Designs：参考设计库
