Kinetis® KW20Z-2.4 GHz 802.15.4无线连接微控制器(MCU)，基于Arm® Cortex®-M0+
产品详情

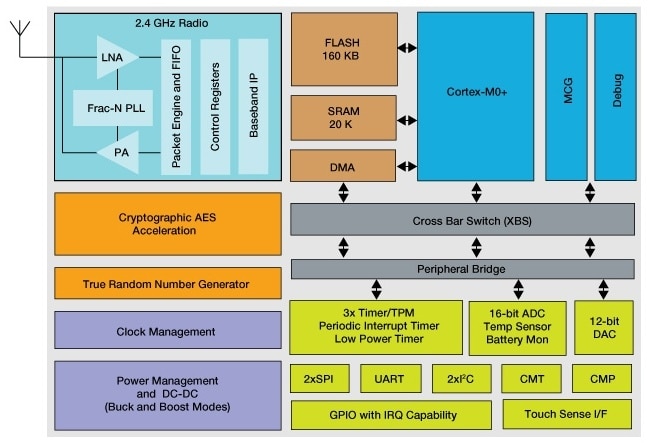

框图
特征
802.15.4无线电功能
- 符合IEEE Std. 802.15.4-2011标准
- 典型的接收灵敏度 = -102 dBm
- 可编程的发射输出功率高达+5 dBm
内核和存储器
- 高达48 MHz Arm® Cortex®-M0+内核
- 片上160 KB闪存
- 片上20 KB SRAM
功耗低，工作电压范围
- 9个低功耗模式，根据应用需求提供优化的电源
- 典型接收/发送电流(直流/支持直流)： 6.5 mA / 8.4 mA
- 旁路电压：1.71V至3.6V
- DCDC转换器降压配置：2.1V至4.2V
- DCDC转换器升压配置：0.9V 至1.795V
模拟模块
- 16位模数转换器(ADC)
- 12位数模转换器 (DAC)
- 6位高速模拟比较器(CMP)
安全性
- AES-128加速器(AESA)，真随机数发生器(TRNG)
支持软件
- 802.15.4 MAC和SMAC
- Kinetis®软件开发套件(SDK)
- FreeRTOS内核和裸机非抢占任务调度器
对比表
Kinetis KW40Z系列推荐解决方案
| 部件编号 | 无线连接协议 | 封装大小 | 硬件开发工具 |
| MKW40Z160VHT4 | Bluetooth Low Energy和IEEE 802.15.4 | 7 mm x 7 mm x 1 mm 48引脚层压QFN封装 | FRDM-KW40Z USB-KW40Z |
| MKW30Z160VHM4 | Bluetooth Low Energy协议 | 5 mm x 5 mm x 1 mm 32引脚层压QFN封装 | |
| MKW20Z160VHT4 | IEEE 802.15.4 | 7 mm x 7 mm x 1 mm 48引脚层压QFN封装 |
可用的软件开发套件
Kinetis® SDK – 为Kinetis MCU提供全面的软件支持，包括外设驱动程序、协议栈和中间件。
协议栈
连接软件
Kinetis连接软件1.0.1版包含以下组件：
- KW40Z Bluetooth® 低功耗v4.2堆栈, v1.1.4
- KW40Z IEEE® 802.15.4-2006/2011 MAC/PHY实施v5.2.4
- KW40Z简单媒体访问控制器(SMAC) v3.2.4
- 支持KW40Z连接框架
