开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路系统级封装设备。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用FRDMGD3160DSBHB板的过程。
1.1 套件内含物/装箱单
FRDMGD3160DSBHB内含物包括：
- 完成组装和测试的FRDMGD3160DSBHB板，放在防静电袋中
- 连接到FRDM-KL25Z板的3.3 V转5.0 V转换板(KITGD3160TREVB)
- USB线缆，A型公头/迷你B型公头，3英尺
- 快速入门指南
1.2 其他硬件
除了套件内含物外，使用此参考板时，还需要使用以下硬件。
- 兼容onsemi VE-Trac™双DSB IGBT模块
- DC link电容器，与onsemi VE-Trac™双DSB IGBT模块兼容
- 用于配置的1.27 mm跳线(包含在套件中)
- 30 μH至50 μH大电流空心电感，用于双脉冲测试
- 带防护罩和听力保护装置的高压电源
- 25 V, 1.0 A DC电源
- 500 MHz 2.5 GS/s4通道示波器
- Rogowski线圈，PEM型号CWT Mini HF60R，或CTW Mini HF30 (直径更小)
- 隔离式高压调试器
- 数字电压表
1.3 Windows PC工作站
该参考设计需要Windows PC工作站。使用此评估板时，满足以下最低规格要求效果更佳。
- Windows 7或更高版本的操作系统
1.4 软件
使用此参考设计需先安装软件。信息页上提供了所有列出的软件，网址为http://www.nxp.com/FRDMGD3160DSBHB。
硬件介绍
2.1 板特性
- 能够连接onsemi VE-Trac™双DSB IGBT模块进行半桥评估
- 负VEE栅极低驱动电平(−7.5 V DC)
- VCCREG调节的高栅极驱动电平(+15 V DC)
- 可配置跳线，在短路测试时禁用死区故障保护
- 轻松访问电源、接地和信号测试点
- 可轻松安装和使用FlexGUI，通过SPI与PC对接；软件具有双脉冲和短路测试功能
- 通过AMUXIN和AOUT在低边驱动器监测DC link总线电压
- 负温度系数(NTC)连接，可配置用于监测模块温度
2.2 板说明
FRDMGD3160DSBHB是一款半桥评估套件，安装了两个GD3160单通道IGBT或SiC栅极驱动器设备。该板支持连接到FRDM-KL25Z微控制器，用于SPI通信配置编程和监测。该板包括DESAT电路，用于短路检测和GD3160关断保护功能的实现。
该评估板旨在连接onsemi VE-Trac™双DSB IGBT模块，评估GD3160性能和功能。
2.3 板组件

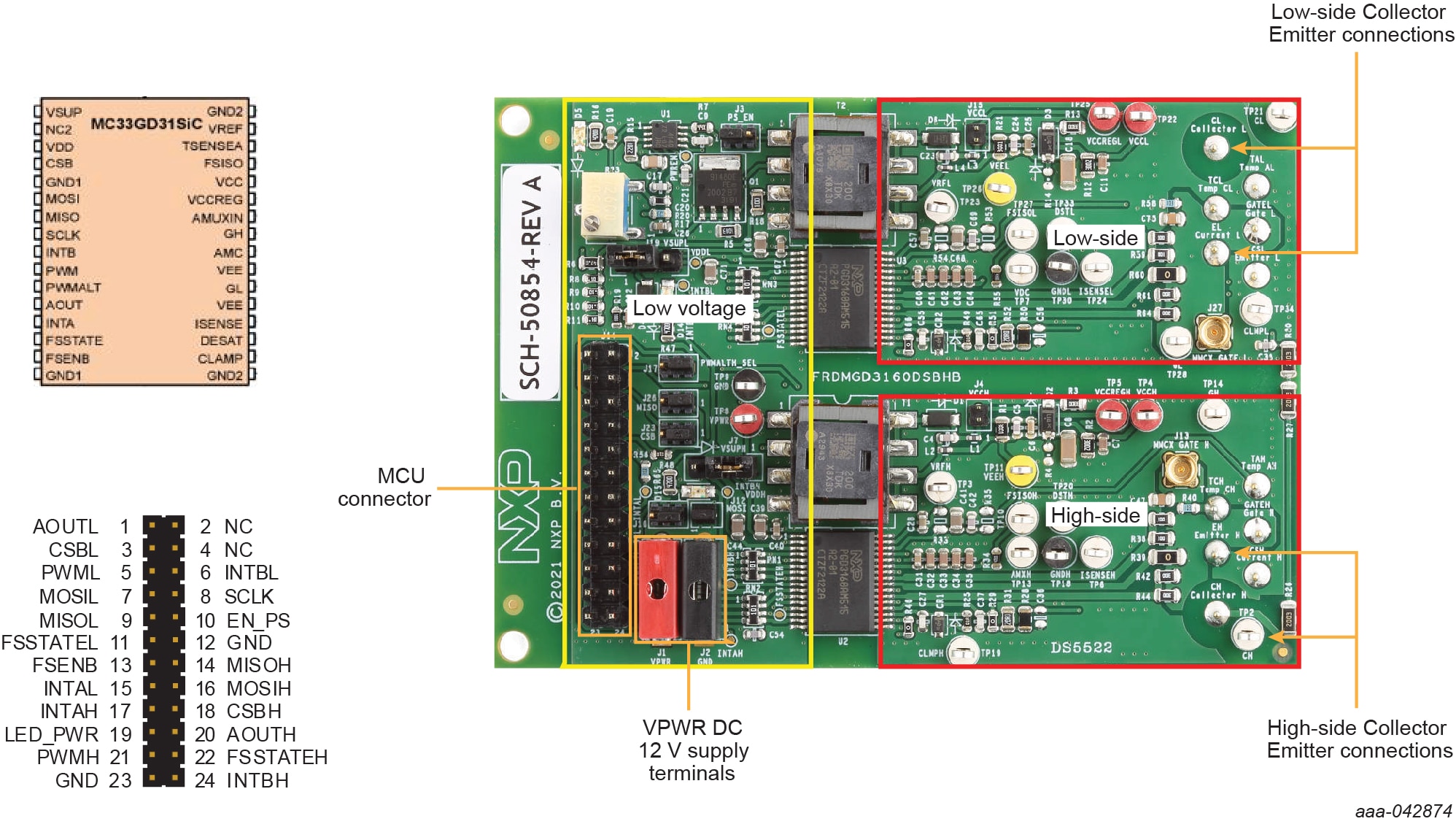

FRDMGD3160DSBHB board概述

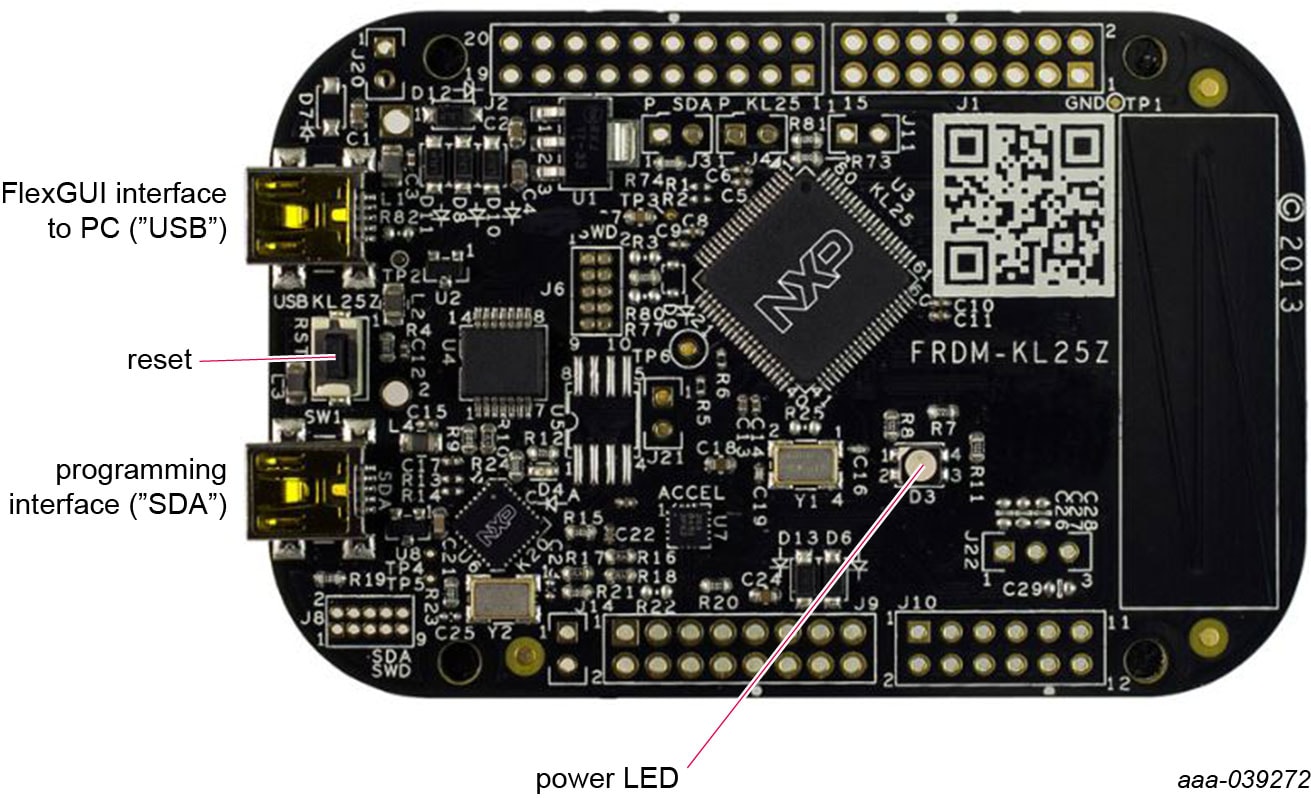

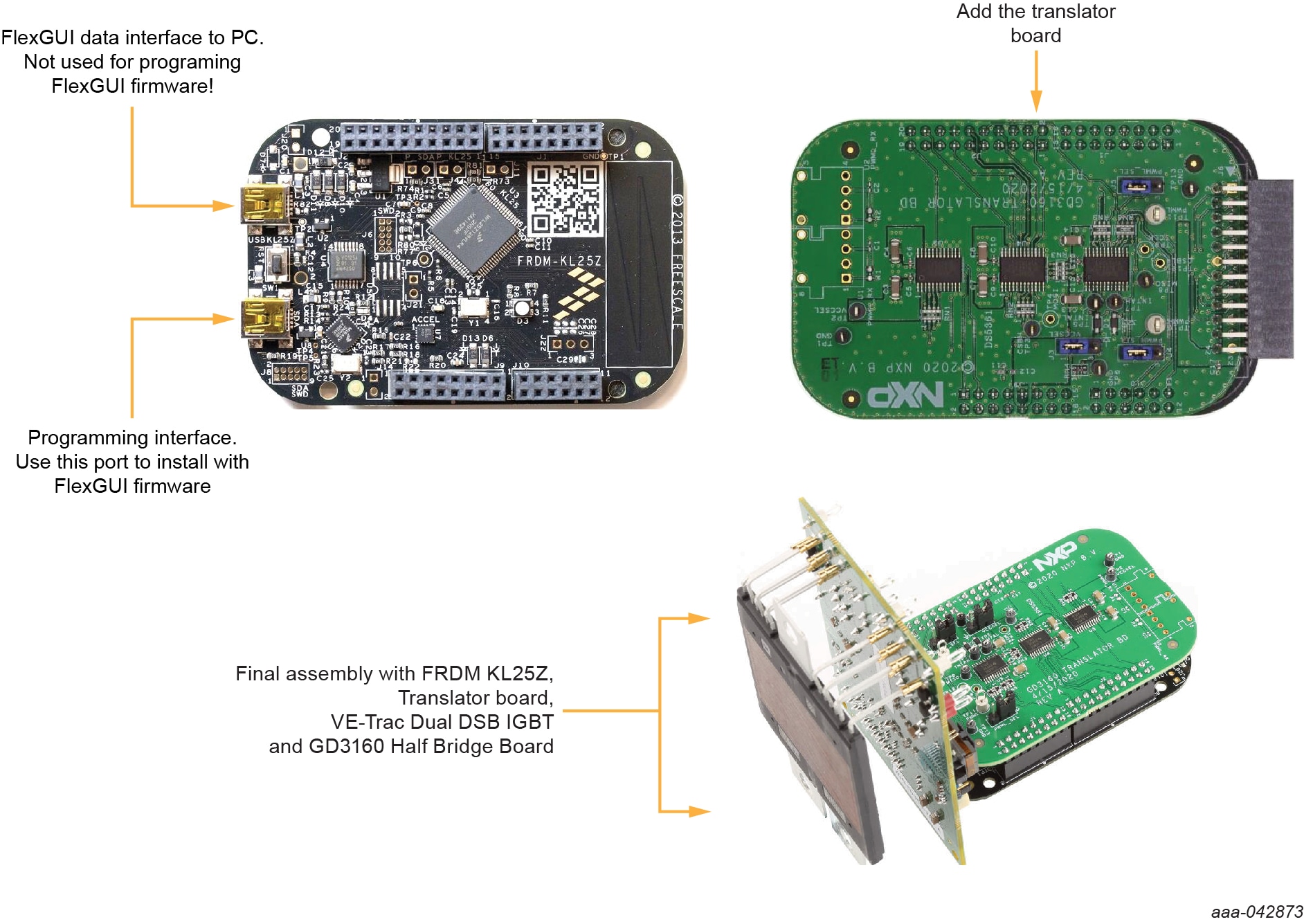

2.3.1 Kinetis KL25Z Freedom板
Freedom KL25Z是一款超低成本开发平台，面向基于Arm Cortex-M0+处理器的Kinetis L系列MCU。
2.3.2 3.3 V转5.0 V转换板
KITGD3160TREVB转换器可将MCU的3.3 V信号电平转换为5.0 V信号，进行SPI通信。

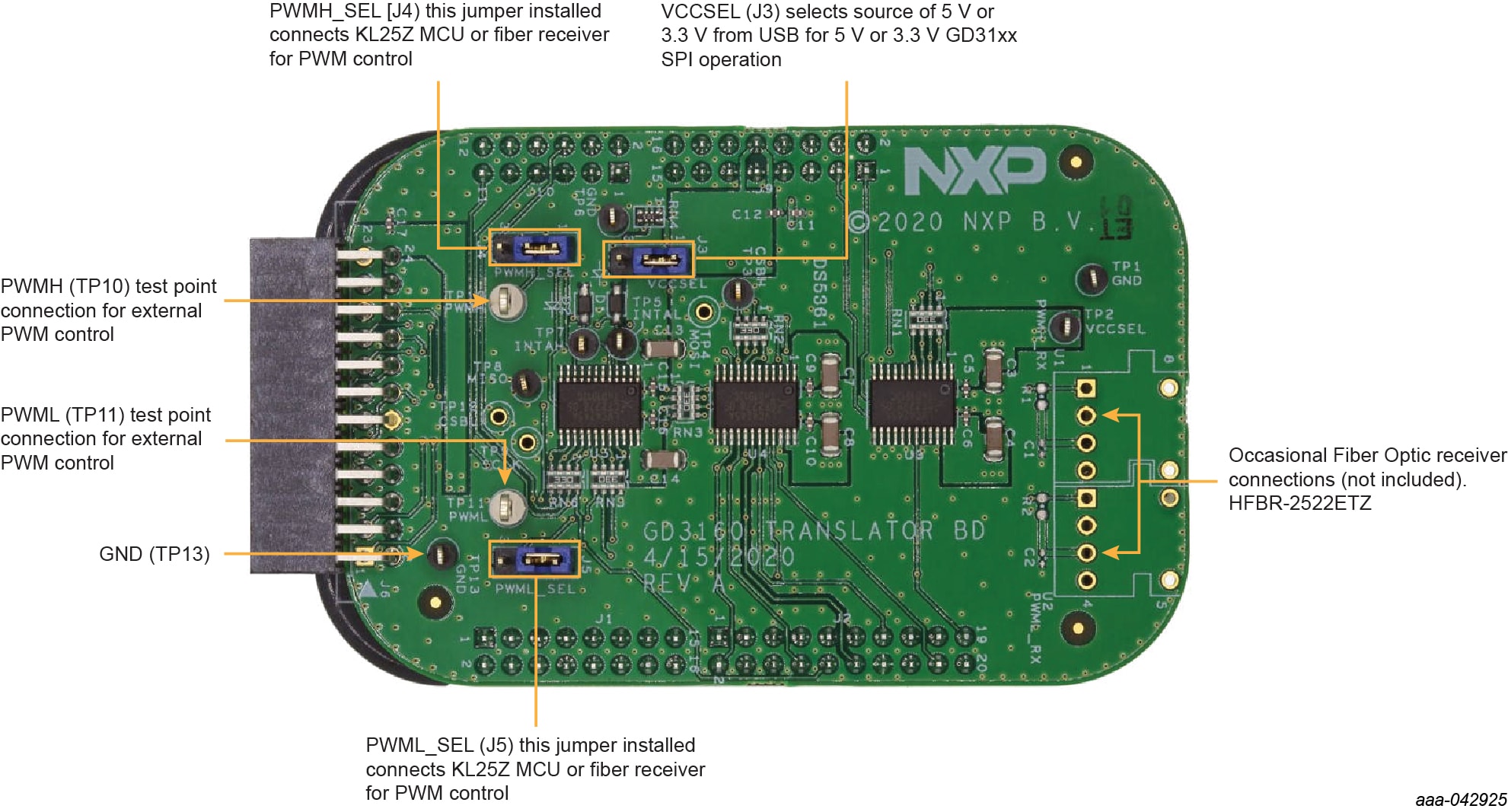

表1. 转换板跳接线定义
| 跳接线 | 位置 | 功能 |
|---|---|---|
| VCCSEL (J3) | 1-2 | 为5.0 V兼容栅极驱动器选择5.0 V |
| 2-3 | 为3.3 V兼容栅极驱动器选择3.3 V | |
| PWMH_SEL (J4) | 1-2 | 选择KL25Z MCU的PWM高边控制 |
| 2-3 | 从光纤接收机输入端选择PWM高边控制 | |
| PWML_SEL (J5) | 1-2 | 选择KL25Z MCU的PWM低边控制 |
| 2-3 | 从光纤接收机输入端选择PWM低边控制 |
安装软件
FRDMGD3160DSBHB软件随FlexGUI工具（在nxp.com上提供）一起分发。FRDM-KL25Z通过工具包预安装了必要的固件。
即使用户计划使用其他软件或PWM进行测试，也应安装此软件作为备份或辅助调试。
3.1 将FlexGUI安装到计算机
最新版本的FlexGUI支持GD3100和GD3160。它可运行在Windows 10或Windows 8操作系统上。
默认情况下，FlexGUI可执行文件安装在C:\flexgui-app-des-gd31xx.exe。安装设备驱动程序将覆盖先前的FlexGUI安装，并将其替换为包含GD31xx驱动程序的最新版本。然而，先前版本的配置文件(.spi)将保持不变。
要安装软件，执行以下操作：

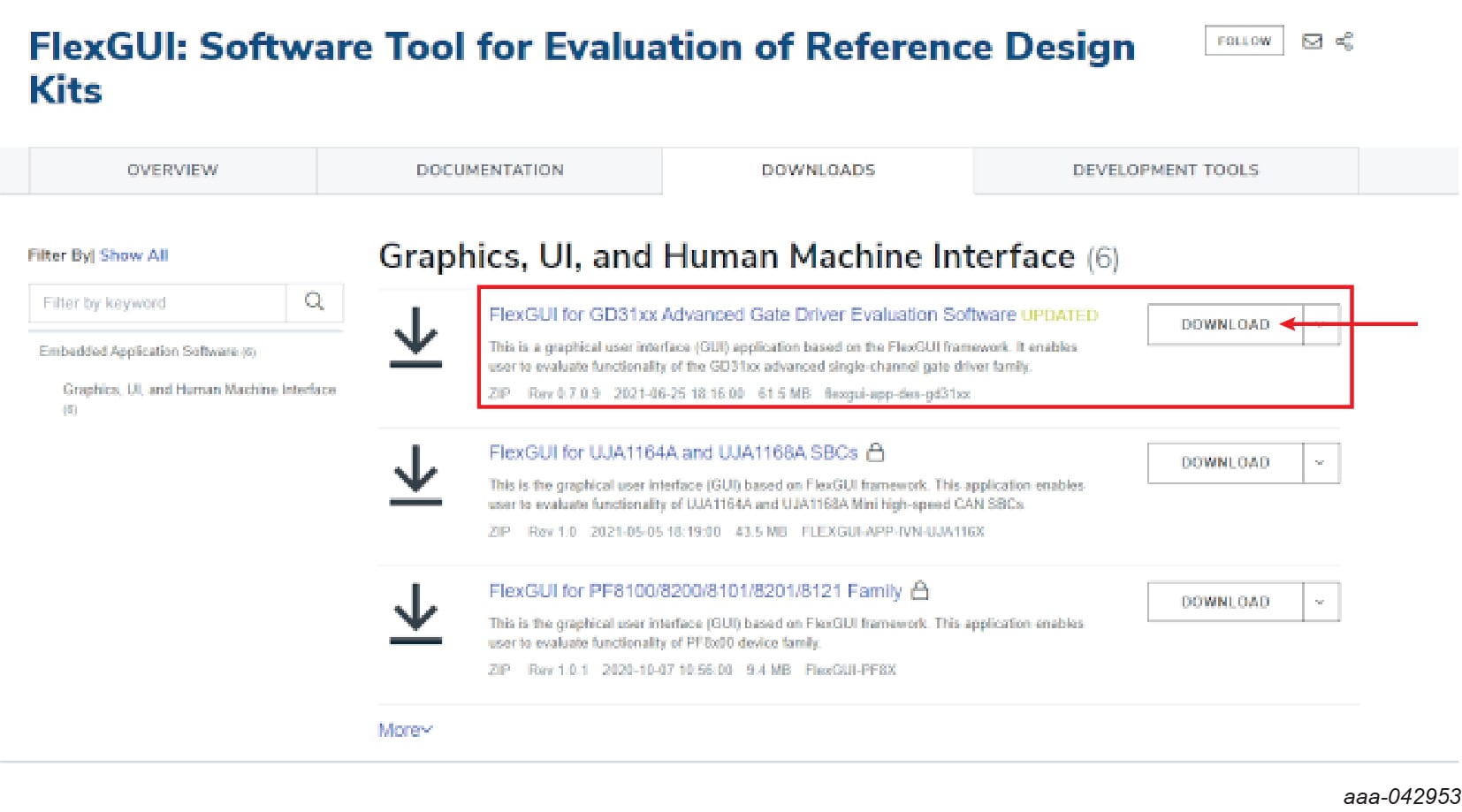

- 1. 前往www.nxp.com/FlexGUI 单击下载选项卡。
-
2. 出现“Graphics, UI and Human Machine Interface”页面时，单击“FlexGUI for GD31xx Advanced Gate Driver Evaluation
Software”相关的下载按钮。出现提示时，提供要下载的FlexGUI文件的位置。
-

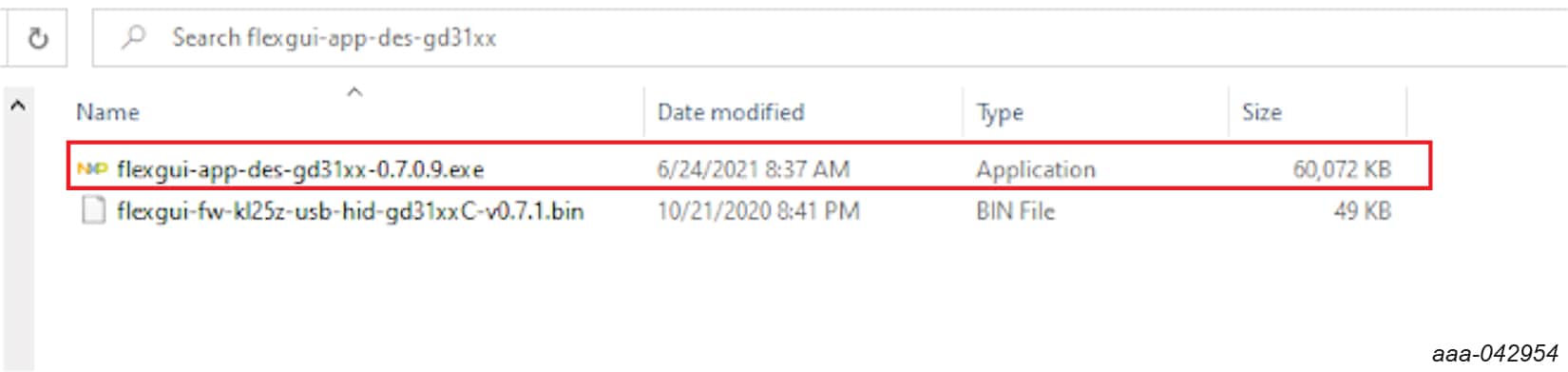

3. 解压已下载的文件。然后单击C:\flexgui-app-des-gd31xx.exe打开安装向导。
- 4. 按照“License Agreement（许可协议）”和“Select Destination Location（选择目标位置）”窗口上的安装向导提示进行安装。
-

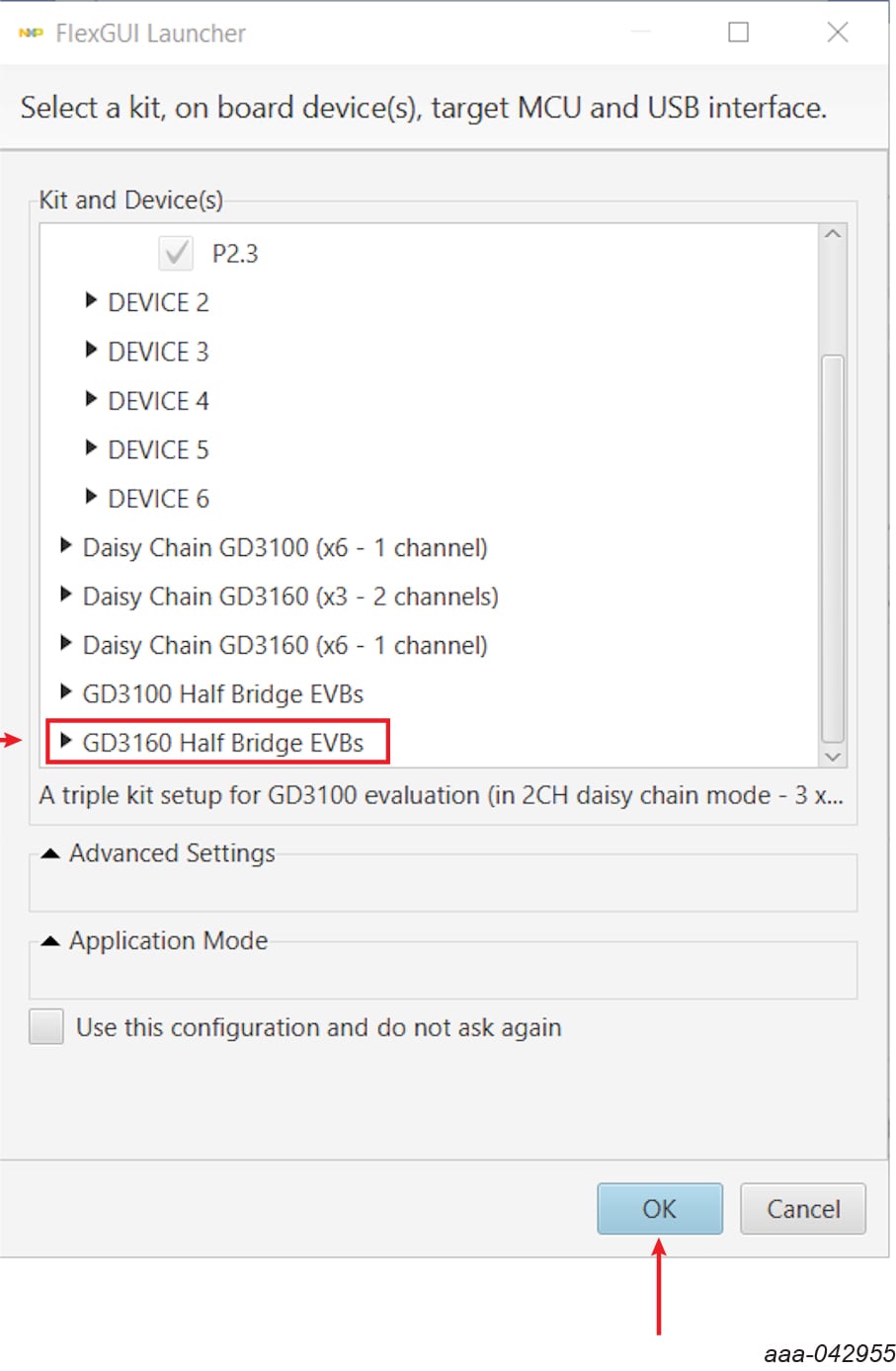

5. 安装过程结束时，FlexGUI会自动打开“套件和设备”选择窗口。选择GD3160半桥评估板，然后单击OK。请勿更改此页面上的任何其他参数。
配置硬件

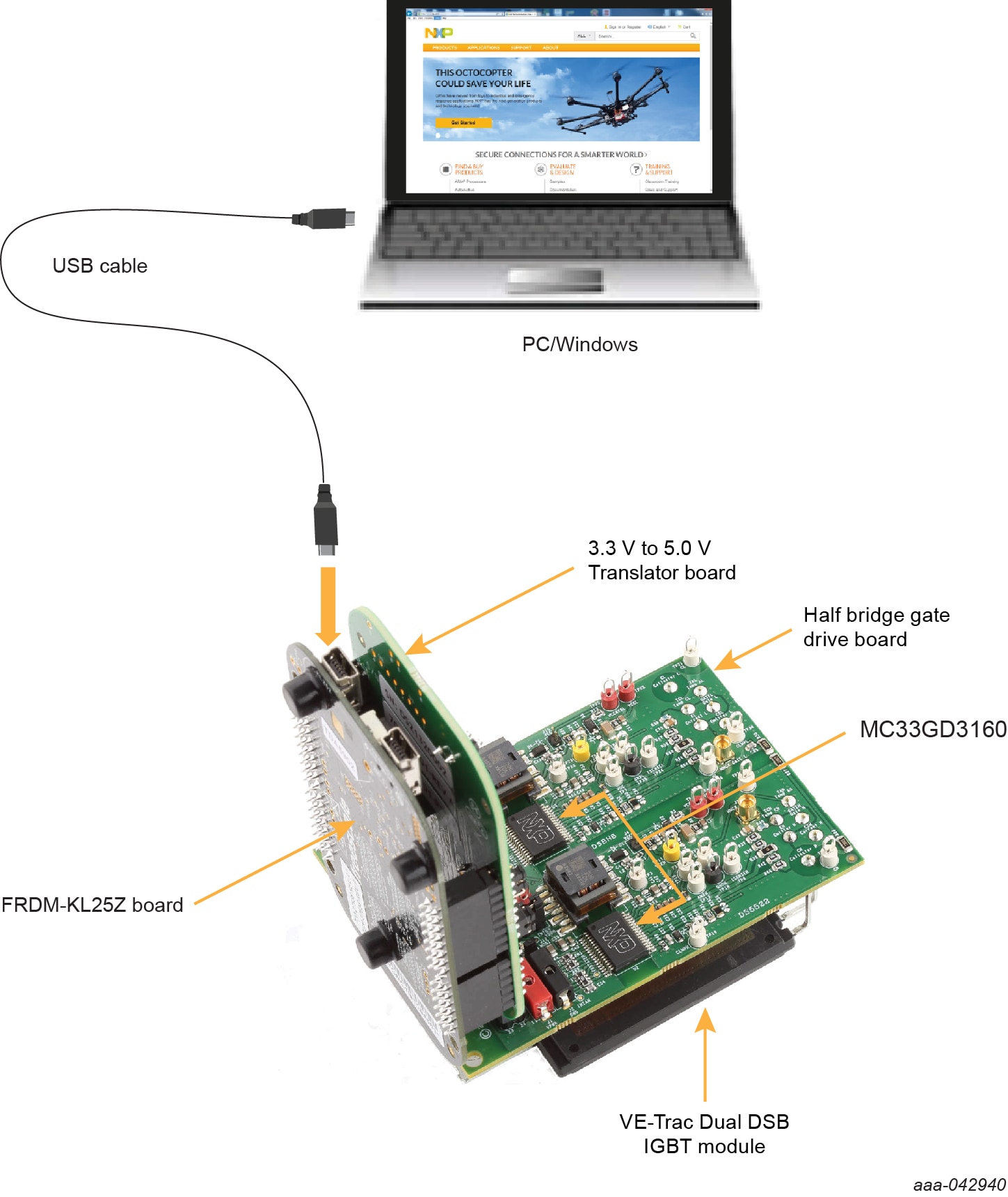

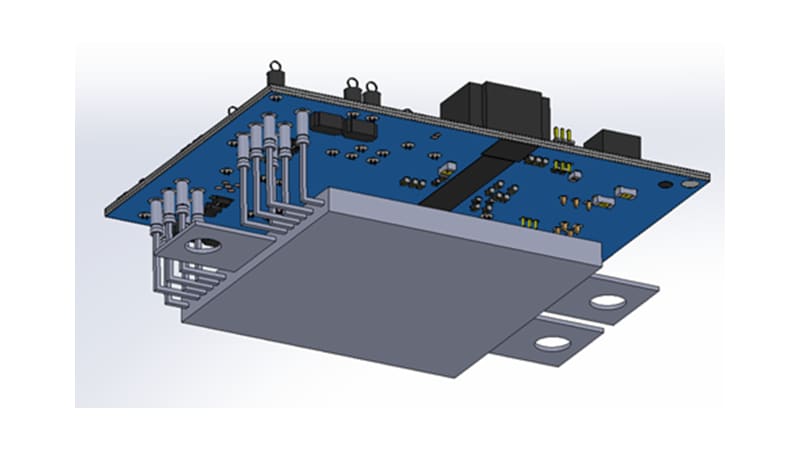

FRDMGD3160DSBHB连接到兼容的onsemi VE Trac™ 双DSB IGBT模块，带有直流链路电容器，如图4所示。采用配备FlexGUI软件的Windows PC进行双脉冲和短路测试。
测试所需设备建议：
- Rogowski线圈大电流调试器
- 高压差分电压调试器
- 带调试器的高采样率数字示波器
- DC link电容器，与onsemi VE-Trac™双DSB IGBT模块兼容
- Onsemi VE-Trac™双DSB IGBT模块
- Windows系统PC
- DC link高压直流电源
- VPWR的低压直流电源 + 12 V直流栅极驱动板低压域
- 监测高压DC link电源的电压计
- 双脉冲测试用负载线圈
设计资源
板信息
其他参考
除了恩智浦的GD3160：SiC MOSFET/IGBT的先进单通道高压隔离式汽车栅极驱动器页面，您可能还想访问：
- 栅极驱动器页面：GD3000, GD3100
- 应用页面：混合动力和电动汽车动力，3相高压电机控制
