MPC5777C发动机管理评估系统

MPC5777CEVB
正常供应

滚动图片以放大

MPC5777CEVB是一个评估系统，用于需要先进性能、定时系统和功能安全功能的发动机管理和功率逆变器应用。

MPC5777CEVB基于32位Power Architecture®MPC5777C超高可靠微控制器，包括一个主板和两个不同的(MCU封装选项)子板，它们可以一起工作，也可独立工作。

支持的器件

处理器和微控制器

超高可靠性的MPC57xx MCU

  • MPC5777C: 超高可靠的MPC5777C MCU，适用于汽车和工业发动机管理

功能

微控制器(MCU)

  • 基于32位Power Architecture e200z7的MPC5777C

MPC57XXXMB主板

  • 2个CAN，1个LIN(带Molex连接器)，1个SCI信道(带收发器)和DB-9连接器
  • 2个FlexRay通道(支持跳接线)，收发器和DB-9连接器
  • 1个以太网PHY和RJ45连接器
  • 0.10引脚接头，可访问所有I/O
  • 2.5” x 2.5”原型区，具有5V和GND电轨
  • 1个模拟电压生成电位器，4个用户LED，4个按钮开关
  • 12 V直流电源输入圆柱形接头，附带电源

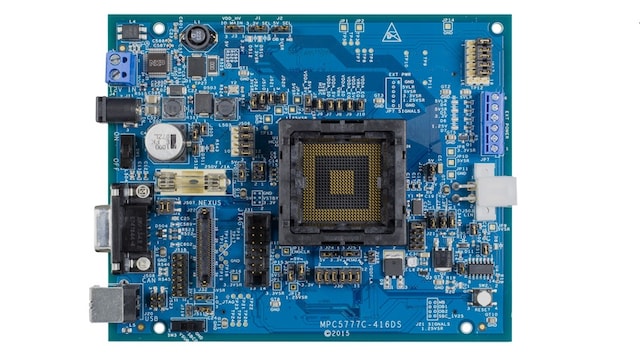

MPC5777C-416DS子板

  • 插入416 MAPBGA封装的MPC5777C
  • EVB中的40MHz板载时钟振荡器电路，用于MCU时钟源
  • USB (Type B) / UART收发器，用于连接MCU
  • 自由分散接地和测试点(表面贴装环路)，分布于整个EVB
  • 面向子卡独立功能的电源SBC
  • 由电源SBC支持的1个CAN和1个LIN接头
  • 1个标准的14引脚JTAG调试接头和1个50引脚SAMTEC Nexus接头
  • 1个带复位状态LED和电源指示LED的用户复位开关

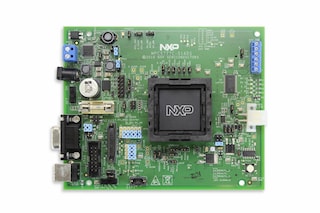

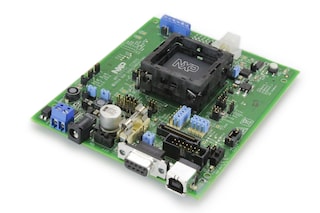

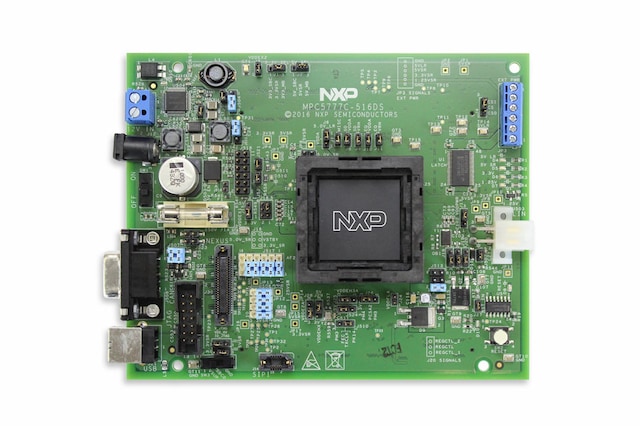

MPC5777C-516DS子板

  • 插入516 MAPBGA封装的MPC5777C
  • EVB中的40MHz板载时钟振荡器电路，用于MCU时钟源
  • USB (Type B) / UART收发器，用于连接MCU
  • 自由分散接地和测试点(表面贴装环路)，分布于整个EVB
  • 面向子卡独立功能的电源SBC
  • 1个标准的14引脚JTAG调试接头和1个50引脚SAMTEC Nexus接头
  • 由电源SBC支持的1个CAN和1个LIN接头
  • 1个带复位状态LED和电源指示LED的用户复位开关

购买选项

MPC57XXXMB-Image

点击展开

  • MPC57XXXMB
    正常供应

  • MPC57XXX evaluation motherboard.

  • $465.00 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 8
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
MPC5777C-416DS-Image

点击展开

  • MPC5777C-416DS
    正常供应

  • MPC5775C MAPBGA 416 daughtercard for Engine Management.

  • $709.00 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
MPC5777C-516DS-Image

点击展开

  • MPC5777C-516DS
    正常供应

  • MPC5775C MAPBGA 516 daughtercard for Engine Management.

  • $999.00 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
