MPC5746R发动机管理评估系统

MPC5746REVB 正常供应

滚动图片以放大

MPC5746REVB是一个评估系统，用于需要先进的性能、正时系统和功能安全能力的发动机和变速器管理。

MPC5775BE-EVB基于32位Power Architecture®MPC5746R超高可靠微控制器，包括一个主板和三个不同的(MCU封装选项)子板，它们可以一起工作，也可独立工作。

支持的器件

处理器和微控制器

超高可靠性的MPC57xx MCU

  • MPC5746R: 汽车和工业发动机管理MCU
  • MPC5777C: 超高可靠的MPC5777C MCU，适用于汽车和工业发动机管理
  • MPC5777M: 超可靠的MPC5777M MCU，适用于汽车和工业发动机管理

功能

微控制器(MCU)

  • 基于32位Power Architecture e200z4的MPC5746R
  • 基于32位Power Architecture e200z7的MPC5777C
  • 基于32位Power Architecture e200z7的MPC5777M

MPC57XXXMB主板

  • 2个CAN，1个LIN(带Molex连接器)，1个SCI信道(带收发器)和DB-9连接器
  • 2个FlexRay通道(支持跳接线)，收发器和DB-9连接器
  • 1个以太网PHY和RJ45连接器
  • 0.10引脚接头，可访问所有I/O
  • 2.5” x 2.5”原型区，具有5V和GND电轨
  • 1个模拟电压生成电位器，4个用户LED，4个按钮开关
  • 12 V直流电源输入圆柱形接头，附带电源

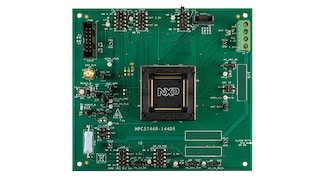

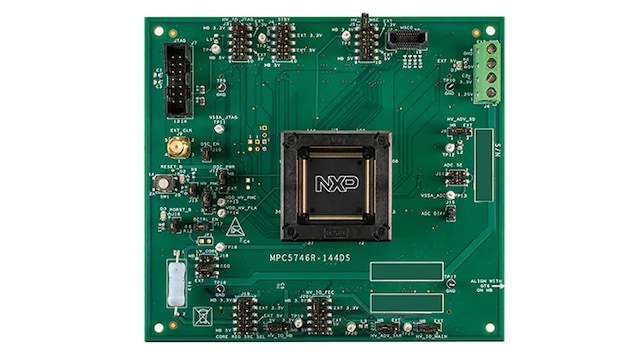

MPC5746R-144DS子板

  • 将MPC5746R插入144 LQFP封装
  • 电源：如果采用MPC57XXXMB，可通过接口连接器来供电，如果独立使用时，可通过端子块来供电
  • 通过JTAG连接器调试
  • 采用内部跟踪存储器进行跟踪
  • 时钟选项：20MHz晶振、面向外部时钟的SMA接头或振荡器

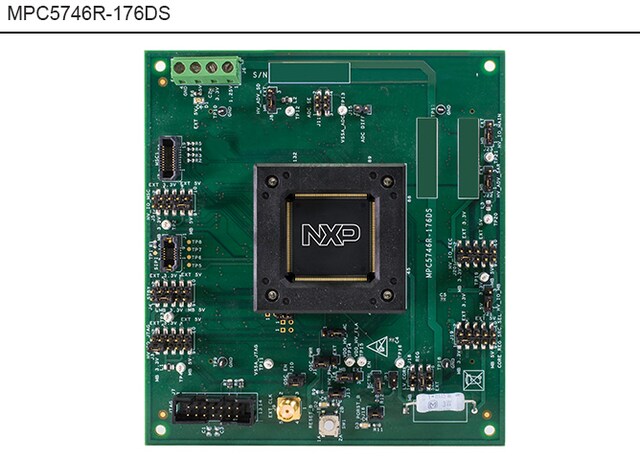

MPC5746R-176DS子板

  • 将MPC5746R插入176 LQFP封装
  • 电源：如果采用MPC57XXXMB，可通过接口连接器来供电，如果独立使用时，可通过端子块来供电
  • 通过JTAG连接器调试
  • 采用内部跟踪存储器进行跟踪
  • 时钟选项：20MHz晶振、面向外部时钟的SMA接头或振荡器

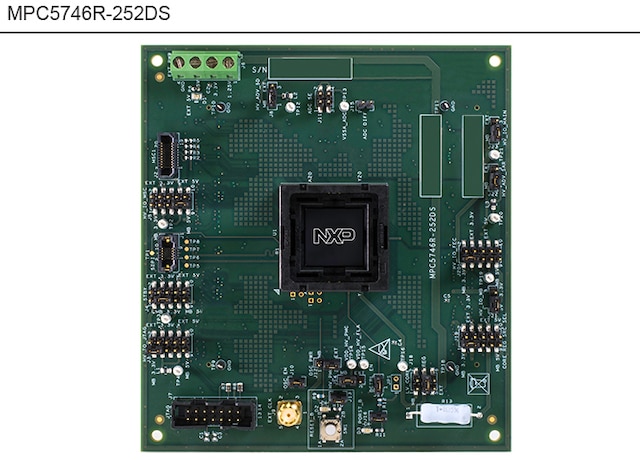

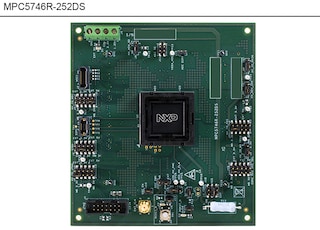

MPC5746R-252DS子板

  • 将MPC5746R插入252 MAPBGA封装
  • 电源：如果采用MPC57XXXMB，可通过接口连接器来供电，如果独立使用时，可通过端子块来供电
  • 通过JTAG连接器调试
  • 采用内部跟踪存储器进行跟踪
  • 时钟选项：20MHz晶振、面向外部时钟的SMA接头或振荡器

购买选项

MPC57XXXMB-Image

点击展开

  • MPC57XXXMB
    正常供应

  • MPC57XXX evaluation motherboard.

  • CNY 3,339.86
  • 数量为 1
    • 供货情况: 现货
    • 库存: 8
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
MPC5746R-144DS-Image

点击展开

  • MPC5746R-144DS
    正常供应

  • MPC5746R LQFP 144 daughtercard for Engine Management.

  • CNY 2,650.34
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
MPC5746R-176DS-Image

点击展开

  • MPC5746R-176DS
    正常供应

  • MPC5746R 176 LQFP daughtercard for Engine Management.

  • CNY 2,865.82
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
MPC5746R-252DS-Image

点击展开

  • MPC5746R-252DS
    正常供应

  • MPC5746R MAPBGA 252 daughtercard for Engine Management.

  • CNY 7,534.44
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
