Kinetis® KW40Z-2.4 GHz双模式：BLE和802.15.4无线连接微控制器(MCU)，基于Arm® Cortex®-M0+内核
KW40Z是一款高集成度的单芯片器件，让便携式、超低功耗的嵌入式系统具备Bluetooth® Smart/Bluetooth® Low Energy (BLE) v4.1和IEEE® 802.15.4-2011射频连接。应用包括便携式医疗设备、可穿戴的运动和健身设备、AV遥控器、电脑键盘和鼠标、游戏控制器、门禁、安防系统、智能能源和家庭网络。
KW40Z MCU集成了一个2.4 GHz收发器，支持多种FSK/GFSK和O-QPSK调制，一个ARM® Cortex®-M0+ CPU，160 KB闪存和20 KB SRAM，BLE链路层硬件，802.15.4分组处理器，硬件安全和外围设备，可满足目标应用的要求。KW40Z拥有足够的片上内存，可为多模应用同时运行Bluetooth Low Energy协议栈和IEEE 8021.5.4 MAC/PHY。
产品详情

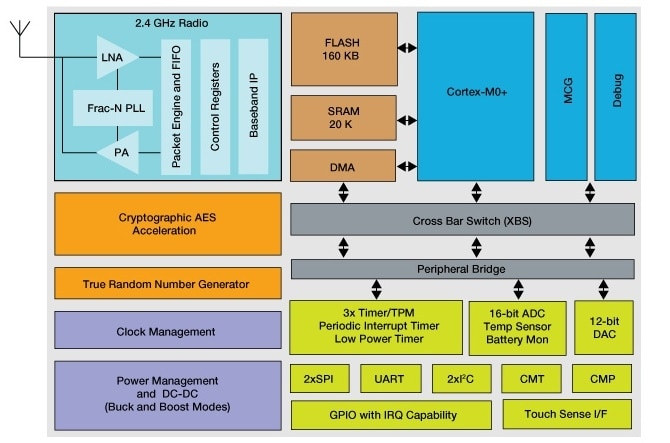

框图
Features
多协议无线电
- 符合2.4 GHz Bluetooth Low Energy V4.1
- 符合IEEE Std. 802.15.4-2011标准
- 典型的接收灵敏度(BLE) = -91 dBm
- 典型的接收灵敏度(802.15.4) = -102 dBm
- 发射输出功率可设置：-20 dBm至+5 dBm
内核和存储器
- 高达48 MHz Arm® Cortex®-M0+内核
- 片上160 KB闪存
- 片上20 KB SRAM
功耗低，工作电压范围
- 9个低功耗模式，根据应用需求提供优化的电源
- 典型接收/发送电流(直流/支持直流)： 6.5 mA / 8.4 mA
- 旁路电压：1.71V至3.6V
- DCDC转换器降压配置：2.1V至4.2V
- DCDC转换器升压配置：0.9V 至1.795V
模拟模块
- 16位模数转换器(ADC)
- 12位数模转换器 (DAC)
- 6位高速模拟比较器(CMP)
安全性
- AES-128加速器(AESA)，真随机数生成器(TRNG)
支持软件
- BLE主机协议栈和配置文件、802.15.4 MAC和SMAC
- Kinetis®软件开发套件(SDK)
- FreeRTOS内核和裸机非抢占任务调度器
部件编号包含： MKW40Z160VHT4.
对比表
Kinetis KW40Z系列推荐解决方案
| 部件编号 | 无线连接协议 | 封装大小 | 硬件开发工具 |
| MKW40Z160VHT4 | Bluetooth Low Energy和IEEE 802.15.4 | 7 mm x 7 mm x 1 mm 48引脚层压QFN封装 | FRDM-KW40Z USB-KW40Z |
| MKW30Z160VHM4 | Bluetooth Low Energy协议 | 5 mm x 5 mm x 1 mm 32引脚层压QFN封装 | |
| MKW20Z160VHT4 | IEEE 802.15.4 | 7 mm x 7 mm x 1 mm 48引脚层压QFN封装 |
可用的软件开发套件
Kinetis® SDK – 为Kinetis MCU提供全面的软件支持，包括外设驱动程序、协议栈和中间件。
