USB NFC集成式读卡器解决方案

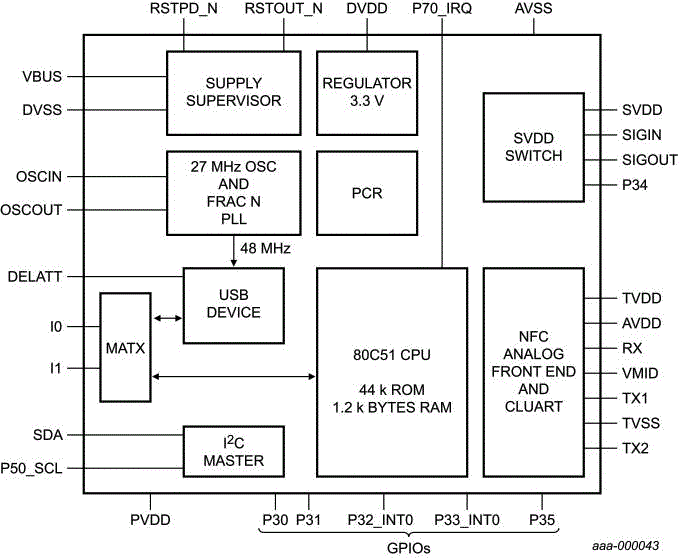

PR5331C3HN是一款高度集成的收发器模块，可实现13.56 MHz时的免接触式读/写通信。
该器件部署了专用的ROM代码，采用集成式微控制器处理不同的RF协议。系统主机控制器通过使用USB或HSU链路与PR5331C3HN进行通信。
主机控制器和PR5331C3HN之间的协议处于该物理链路的最上层，属于CCID协议。
射频协议
PR5331C3HN支持PCD模式，可用于FeliCa (212 kbps和424 kbps)、ISO/IEC14443 A类和B类(范围从106 kbps到848 kbps)）、MIFARE (106 kbps)、B'卡(106 kbps)、picoPass标签(106 kBps)和Innovision Jewel card (106 kbps)
可通过PC/SC透明模式支持启动器无源模式(范围从106 kbps到424 kbps)。
接口
PR5331C3HN支持USB 2.0全速接口(总线供电或主机供电模式)。
除了USB接口外，还可以使用高速UART(范围从9600b至高达1.2 Mb)将PR533与主机相连。
PR5331C3HN也有一个主I²C总线接口，允许连接以下外设之一：
- 外部EEPROM：在这种情况下，PR5331C3HN配置为主机，能够与可以存储PID、UID和RF参数等配置数据的外部EEPROM (地址A0h)进行通信当使用USB主机接口时，在器件启动时将从EEPROM中检索这些参数
- TDA8029接触式智能卡读卡器
标准符合性
PR5331C3HN提供各种命令以使应用符合“EMV非接触式通信协议规范V2.0.1”。
PR5331C3HN支持ISO/IEC 14443A和B等射频协议，这类协议符合在应用级可实现的Smart eID标准。
支持全速USB 2.0，能与USB 3.0集线器实现互操作。
PCD模式下的PR533C3HN器件符合EMV免接触式规范V2.0.1。
支持的操作系统
- Microsoft Windows 2000
- Microsoft Windows XP (32位和64位)
- Microsoft Windows 2003服务器(32位和64位)
- Microsoft Windows 2008服务器(32位和64位)
- Microsoft Windows Vista (32位和64位)
- Microsoft Windows 7 (32位和64位)
PR533通过PCSC-Lite驱动器支持以下操作系统：
- 使用libusb 1.0.x及更高版本的GNU/Linux
- Mac OS Leopard(1.5.6及更新版本)
- Mac OS Snow Leopard (1.6.X)
- Solaris
- FreeBSD
Outline 3d SOT618-1
产品详情
特征
- 支持USB 2.0全速主机接口和CCID协议
- 包括恩智浦的知识产权 许可权 (ISO/IEC 14443A执行要求)
- 快速且高性价比的NFC设计启动
- 集成式微控制器可实施高级射频协议
- 缓冲输出驱动器，可使用最少的外部组件连接天线
- 集成式RF电平检测器
- 集成式数据模式检测器
- 支持高达848 kbit/s的ISO/IEC 14443A读/写模式
- 支持高达848 kbit/s的ISO/IEC 14443B读/写模式
- 支持传输速率高达212 kbit/s和424 kbit/s且符合FeliCa标准的非接触式通信
- 支持MIFARE加密
- 在读写模式下，与ISO/IEC 14443A/MIFARE®、ISO/IEC 14443B或FeliCa卡进行通信的典型工作距离长达50 mm，具体取决于天线尺寸和调谐
- 提供I²C总线主机接口，可连接外部I²C EEPROM，用于存储配置数据或控制TDA8029接触式智能卡读卡器
- 低功耗模式
- 硬掉电模式
- 软掉电模式
- 只需一个外部振荡器（27.12 MHz晶体振荡器）
- 电源模式
- USB总线电源模式
- 非USB总线电源模式下的电源工作范围为2.5 V至3.6 V
- 用于外部器件控制的专用I/O端口
