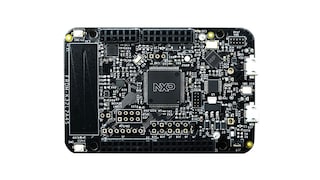

超低功耗, 高度集成MCU

点击播放视频

框图

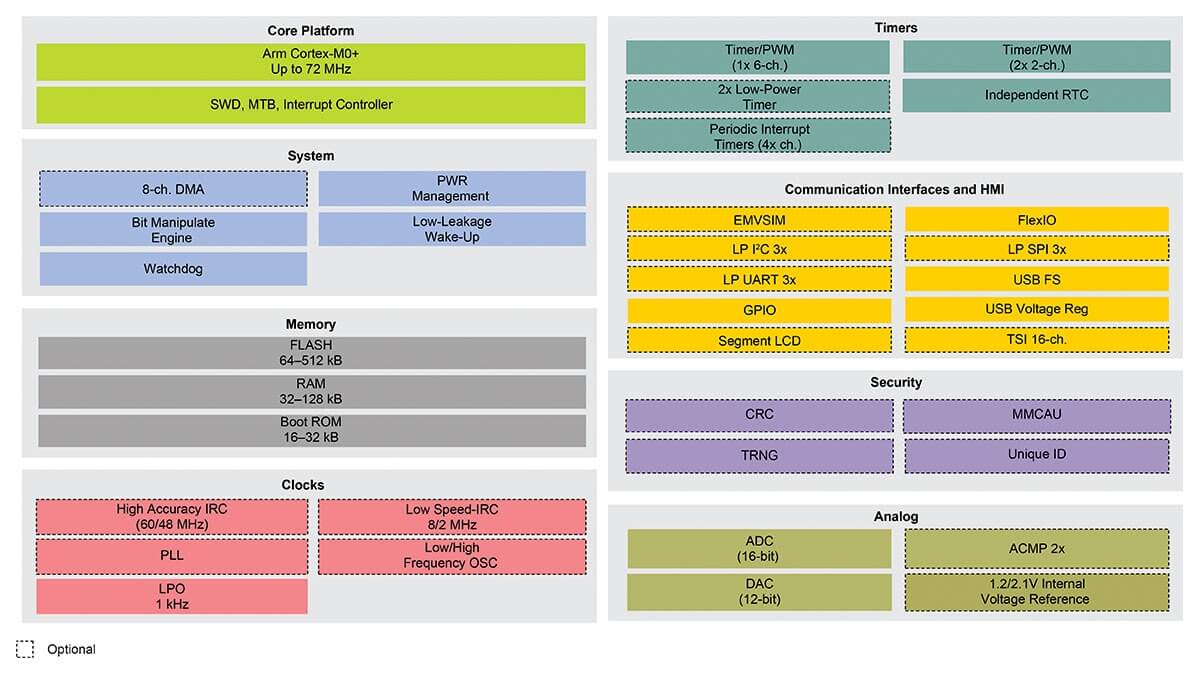

K32 L2 MCU Family Block Diagram

K32 L2 MCU Family Block Diagram

特征

超低功耗

  • 低功耗Arm® Cortex®-M0+内核
  • 多个低功耗模式,能够降低动态功耗
  • 低功耗串行外设接口,支持低功耗工作模式

片上存储器

  • 64 – 512 KB闪存
  • 32 – 128 KB SRAM存储器
  • 16 – 32 KB ROM存储器,带集成引导加载程序

连接与通信

  • USB 2.0全速集成,带低压稳压器
  • 4-8通道DMA,用于外设和存储器,CPU负载低
  • 最多3个I2C,最多3个LPUART,最多3个SPI串行接口,带DMA支持
  • FlexIO接口,能够模拟多个串行接口
  • 段式LCD,支持24x8或28x4个段*

混合信号

  • 16位ADC模块,具有高精度内部电压参考
  • 最多2个高速模拟比较器,内含一个6位DAC,适合可编程参考输入
  • 1个12位DAC
  • 1.2/2.1 V内部电压参考

定时器

  • 1个6通道定时器/PWM模块
  • 2个2通道定时器/PWM模块
  • 最多2个低功耗定时器
  • 最多2个周期中断定时器
  • 实时时钟

人机接口(HMI)

  • 电容式触摸传感接口,支持最多16个外部电极**
  • 支持引脚中断的通用IO

安全性**

  • 密码加速单元,支持DES、3DES、AES、MD5、SHA-1和SHA-256算法
  • 硬件加速的真正随机数生成器
