MC9S08LH 8位段式LCD塔式系统模块

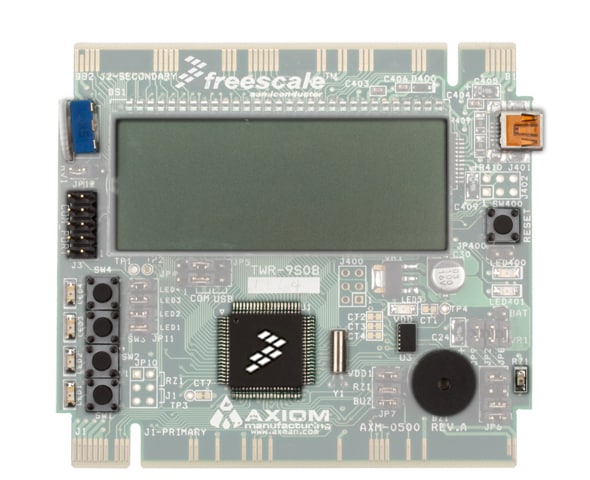

TWR-S08LH64模块是面向MC9S08LH64段式LCD控制器的开发板，MC9S08LH64具有一个三轴加速度传感器ADC输入和一个2x28段式LCD显示器。集成式OSBDM让设计人员能够使用一根USB线缆与电路板和目标设备进行通信。
TWR-S08LH64可作为独立的调试工具运行，也可作为部件与塔式系统开发平台结合使用。
产品详情
支持的器件
处理器和微控制器
8位S08 MCU
- S08LH: 带 LCD 驱动器的 8 位超低功耗 LH 微控制器
特征
微控制器
- MC9S08LH64 MCU
- 32,768 Hz晶振
数据连接
- 微型B USB连接器
- RS-232 port
- 恩智浦3轴加速度传感器至MCU的ADC输入
传感器
- Light sensor with LP filter and op amp
显示器
- 2x28段式LCD显示器
- TWR-S08LH64电路板包含MC9S08LL，一个恩智浦节能产品解决方案
用户组件
- 5 K单圈电位计
- 蜂鸣器
- 1个复位按钮和4个按钮式开关
