SPI控制的12V外部工业照明开关
设计文件
收到完整的详细信息。 请参阅产品足迹及更多信息 电子CAD文件.
12 V汽车外部照明多通道eXtreme开关
- 建议不要在新设计中使用本页介绍的产品。
产品详情
功能
主要特性
- 工作电压范围为6.0 V至20 V，睡眠电流低于5.0 μA，扩展模式下电压范围为4.0 V至28 V
- 8.0 MHz 16位3.3 V和5.0 V SPI控制和状态报告，带有菊花链功能
- 智能过流关断、严重短路、过热保护(带限定时间自动重试功能)，在MCU损坏时可进入故障安全模式
- PWM模块，带可编程输出延迟管理功能
- 模拟电流和温度反馈，比率可选择
- 看门狗和故障安全管理
对比表
12XS3系列产品对比
| 产品 | 数据手册 | 导通电阻(mOhm) | 封装 | 推荐工具 |

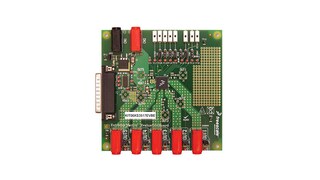

| MC06XS3517 | 数据手册 | 3 x 6.0 2 x 17.0 |
PQFN 24 | KIT06XS3517EVBE |
| MC07XS3200 | 数据手册 | 2 x 7.0 | SOICW-EP 32 | - |

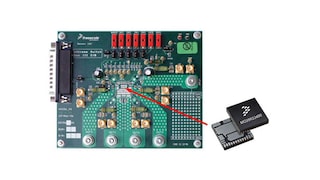

| MC09XS3400 | 数据手册 | 4 x 9.0 | PQFN 24 | KIT09XS3400EVBE |

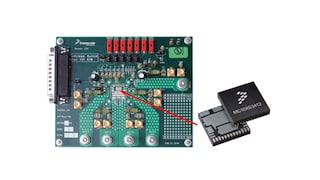

| MC10XS3412 | 数据手册 | 2 x 10.0 2 x 12.0 |
PQFN 24 | KIT10XS3412EVBE |
| MC10XS3425 | 数据手册 | 2 x 10.0 2 x 25.0 |
SOICW-EP 32 | KIT10XS3425EVBE |
| MC10XS3435 | 数据手册 | 2 x 10.0 2 x 35.0 |
PQFN 24 | KIT10XS3435EVBE |
| MC10XS3535 | 数据手册 | 3 x 10.0 2 x 35.0 |
PQFN 24 | KIT10XS3535EVBE |
| MC15XS3400 | 数据手册 | 4 x 15.0 | PQFN 24 | KIT15XS3400EVBE |

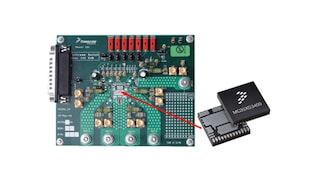

| MC35XS3400 | 数据手册 | 4 x 35.0 | PQFN 24 | KIT35XS3400EVBE |

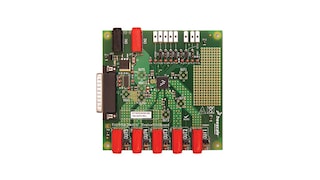

| MC35XS3500 | 数据手册 | 5 x 35.0 | PQFN 24 | KIT35XS3500EVBE |
相关产品
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 10 硬件
-
-

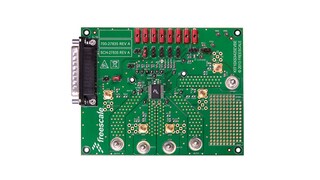

评估板和开发板评估套件 - MC10XS3425，四通道高边开关亮点
-
评估板和开发板评估套件 - MC15XS3400，四通道高边开关亮点
-

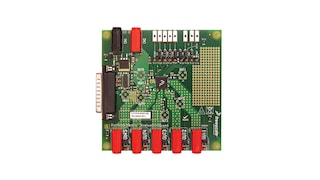

评估板和开发板评估套件 - MC10XS3535，前角灯开关亮点
-

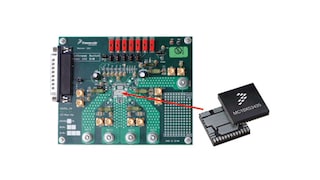

评估板和开发板评估套件 - MC10XS3435，四通道高边开关亮点
