评估套件 - MC15XS3400，四通道高边开关

KIT15XS3400EVBE 正常供应

滚动图片以放大

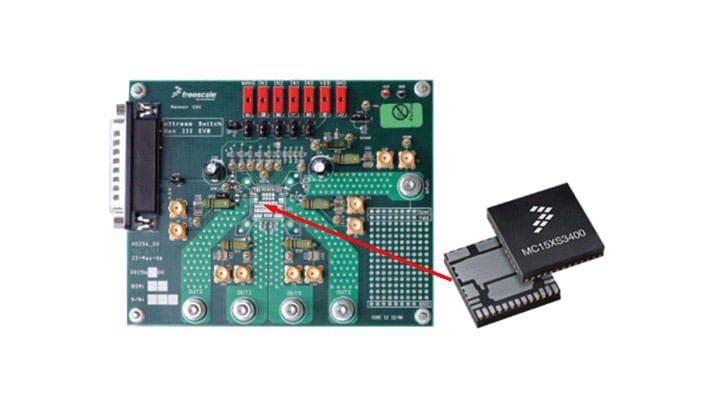

KIT15XS3400EVBE评估板支持MC15XS3400四通道高边开关，此开关专门面向低电压汽车照明应用。

  • 驱动高强度放电(HID)光源
  • 提高效率
  • 缩小线束尺寸
  • 增强保护，延长灯泡使用时间
  • 满足电磁兼容(EMC)要求

产品详情

支持的器件

电源管理

高边开关

  • MC12XS3: 12 V汽车外部照明多通道eXtreme开关

特征

数据连接

  • 8 MHz 16-bit 3.3 V and 5 V SPI control and status reporting with daisy chain capability

电源管理

  • Operating voltage range of 6.0 V to 20 V with sleep current < 5.0 µA, extended mode from 4.0 V to 28 V

用户组件

  • 4个受保护的高边开关
  • PWM模块使用外部时钟或可校准的内部振荡器，带可编程输出延迟管理
  • 智能过流关闭、严重短路、过热保护(带限定时间自动重试功能)，在MCU损坏时可进入故障安全模式
  • 根据灯泡或LED及电池短路检测进行输出OFF或ON开路负载检测模拟电流反馈，可选择比率和板级温度反馈

购买选项

KIT15XS3400EVBE-Image

点击展开

  • KIT15XS3400EVBE
    正常供应

  • Evaluation Kit - MC15XS3400, Quad High Side Switch (Quad 15 mOhm).

    • KIT15XS3400EVBE硬件
    • 快速参考指南
  • CNY 594.71
  • 数量为 1
从分销商处购买
