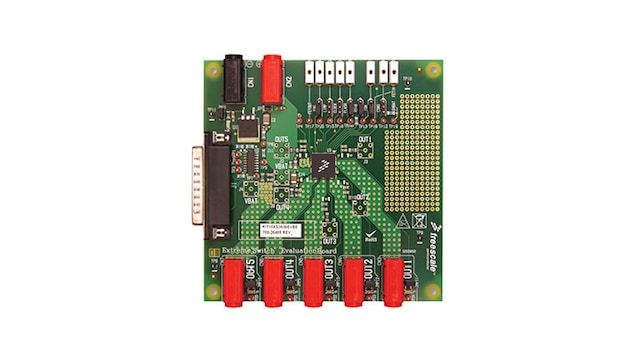

KIT10XS3535EVBE
正常供应 -
Evaluation Kit - MC10XS3535, Smart Front Corner Light Switch (Triple 10 mOhm and Dual 35 mOhm).
- KIT10XS3535EVBE硬件
- 快速参考指南
评估套件 - MC10XS3535，前角灯开关
KIT10XS3535EVBE评估板支持10XS3535，10XS3535专门面向低电压汽车和工业照明应用。其5个低导通电阻MOSFET (3个10 mΩ，两个35 mΩ)可以控制5个独立的电阻负载(灯泡、氙灯模块和LED)的高边。编程、控制和诊断通过一个16位SPI接口完成(3.3V或5.0V)。每个输出都通过SPI实现其自己的PWM控制。10XS3535具有非常周密的故障模式处理，使输出具有高可用性。其多相控制和输出边沿调整改善了电磁兼容性(EMC)性能。
产品详情
支持的器件
电源管理
高边开关
- MC12XS3: 12 V汽车外部照明多通道eXtreme开关
特征
数据连接
- 16位SPI通信接口，带有菊花链功能
电源管理
- Over-current shut down detection
- 电网和极性反接保护
- 低功耗模式
- 包含电流重新复制的外部智能电源开关控制
- 带有SPI可编程的多路复用开关和板级温度反馈的电流传感输出
用户组件
- Triple 10 mΩ and Dual 35 mΩ high side switches
- LEDs control including accurate current sensing and low duty cycle capability
- 完全受保护的开关
工具和操作系统支持
- 数字诊断功能
- 故障模式功能，包括自动重启功能
- 带预分频器等多相功能的PWM模块
