KIT10XS3425EVBE
-
Evaluation Kit - MC10XS3425, Quad High Side Switch (Dual 10 mOhms, Dual 25 mOhm).
- DKIT10XS3425EVBE硬件
- 快速参考指南
评估套件 - MC10XS3425，四通道高边开关

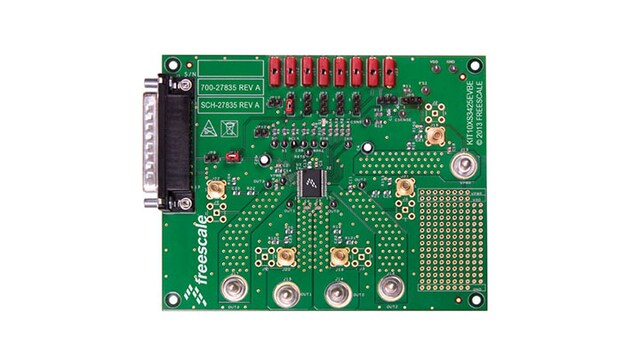

KIT10XS3425EVBE是一款简单易用的电路板，可让用户练习使用MC10XS3425的所有功能。MC10XS3425是12 V四通道高边开关产品系列，带有集成式控制功能和大量的保护与诊断功能。MC10XS3425系列器件主要面向低电压汽车照明应用。4个低导通电阻MOSFET可以控制4个独立的55 W/28 W灯泡和/或氙灯模块和/或LED。
产品详情
支持的器件
电源管理
高边开关
- MC12XS3: 12 V汽车外部照明多通道eXtreme开关
特征
KIT10XS3425
- 4个独立的55 W/28 W灯泡
- 4个独立的氙灯模块
- 4个独立的LED
- Four separate Other types of loads
该系列器件主要面向低电压汽车照明应用。它的4个低导通电阻MOSFET可以控制：
MC10XS3425
- 4个受保护的高边开关
- 工作电压范围为6.0至20 V，睡眠电流<5.0 μA，扩展模式下电压范围为4.0至28 V
- 8.0 MHz 16位3.3 V和5.0 V SPI控制和状态报告，带有菊花链功能
- 使用外部时钟或内部振荡器的PWM模块
- 智能过流关闭、严重短路、过热保护(带限定时间自动重试功能)，在MCU损坏时可进入故障安全模式
- Output OFF or ON open-load detection compliant to bulbs or LEDs and short-to-battery detection
