高压I²C控制的过压保护负载开关

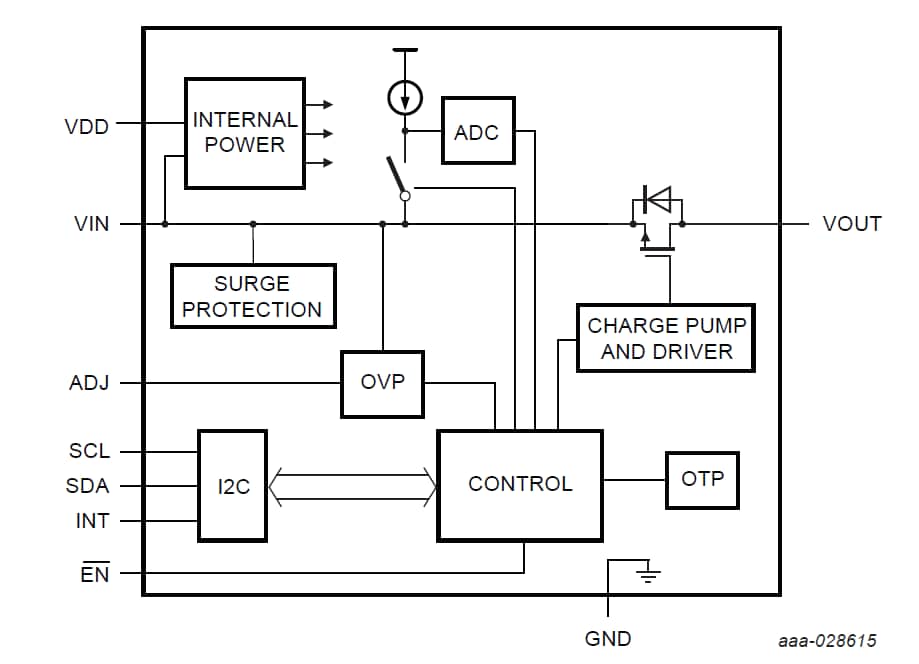

框图

NX30P6093

NX30P6093 Block Diagram

特性

微控制器(MCU)

  • 宽VIN电压范围:2.8V至20.0V
  • 系统电源VDD:3.0V至4.5V
  • ISW最大8A持续电流
  • VIN引脚上耐受29V电压
  • 8.95mΩ(典型)超低导通电阻
  • 可通过外部电阻和I²C调整VIN过压保护
  • 用于限制浪涌电流的内置压摆率控制
  • 用于VIN引脚阻抗检测的集成电流源

保护电路

  • 过温保护
  • 过压保护
  • 欠压锁定

浪涌保护

  • IEC61000-4-5:VIN上超过±100V

ESD保护

  • IEC61000-4-2:VIN上的接触放电超过8kV
  • IEC61000-4-2:VIN上的空气放电超过15kV
  • HBM ANSI/ESDA/JEDEC JS-001 Class 2:所有引脚上超过3kV
  • MM Class B:所有引脚上超过100V

购买/参数

1 结果

包含 0 不推荐用于新设计

订购

计算机辅助设计模型

Application Voltage (V)

渠道

状态

预算报价(不含税)

封装类型

输入电压[最小到最大](V)

VDC Absolute (Max) (V)

Isw (A)

20

1 x VBUS

正常供应

1K @ CNY7.61

WLCSP20

2.8 to 20

29

8
