逻辑控制高侧电源开关

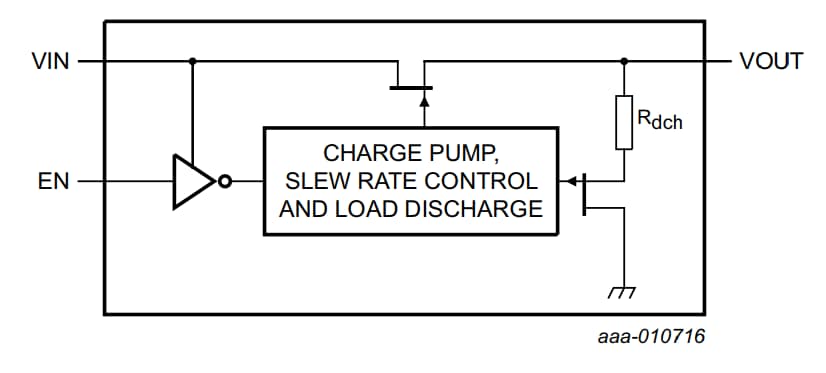

NX5P2924x高侧负载开关系列，具有带受控转换速率的低导通电阻N沟道MOSFET，支持2.5 A持续电流。该系列专为0.8 V至5.5 V的工作电压范围而设计，用于电源域隔离应用，可降低功耗并延长电池寿命。为实现电容负载的快速放电，集成了输出下拉晶体管。使能逻辑器件包括集成的逻辑电平转换，使这些器件与低压处理器和控制器兼容。由于接地电流低，该系列产品非常适合便携式电池供电应用。
产品详情
功能
主要功能
- 宽电源电压范围：0.8 V到5.5 V
- 极低的导通电阻：
- 电源电压为1.2 V时为14 mΩ（典型值）
- 电源电压为1.8 V时为14 mΩ（典型值）
- 高抗噪性
- 高电流处理能力（2.5 A持续电流）
- 导通转换速率限制
- ESD保护：
- HBM JESD22-A114F 3A类超过4000 V
- CDM AEC-Q100-011修订版B超过1000 V
- 指定为40 °C到+85 °C
产品长期供货计划
- 此产品包含在恩智浦产品长期供货计划 中，确保为嵌入式设计提供稳定的产品供应。NX5P2924BUK包含在10年产品长期供货计划中
购买/参数
1 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | Application Voltage (V) | 渠道 | 状态 | 预算报价（不含税） | 输入电压[最小到最大]（V） | VDC Absolute (Max) (V) | Isw (A) | RDSon (mohm) |
|---|---|---|---|---|---|---|---|---|---|---|
5 | 1 x Power | 正常供应 | 1K @ CNY1.58 | 0.8 to 5.5 | 6 | 2.5 | 18 |
