16通道Fm+ I²C总线57mA恒定电流LED驱动器

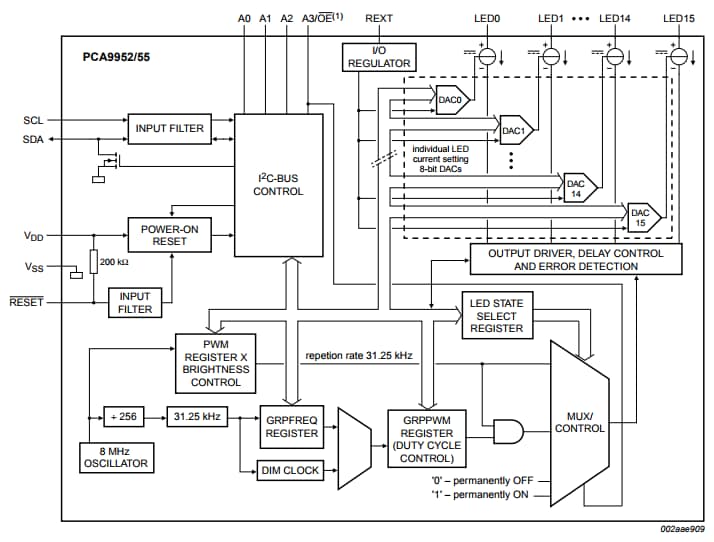

PCA9952和PCA9955是由I²C总线控制的16通道恒流LED驱动器，适合对娱乐产品的57mA红色/绿色/蓝色/琥珀色(RGBA)LED进行调光和闪烁控制。每个LEDn输出各自带有8位分辨率(256级)固定频率的独立PWM控制器，该控制器工作在31.25kHz下，占空比从0%至99.6%可调，允许将LED设为特定的亮度值。额外的8位分辨率(256级)分组PWM控制器既有122Hz的固定频率又有15Hz至每16.8秒一次的可调频率，占空比从0%至99.6%可调，用于以相同值对所有LED进行调光或闪烁控制。
每个LEDn输出可以是关、开(无PWM控制)、按独立PWM控制器的值或按独立和分组PWM控制器的值设置。PCA9952和PCA9955的工作电源电压范围为3V至5.5V，恒定灌电流LEDn输出允许高达40V的LED电源。可在225µA至57mA范围内使用8位线性DAC调节输出峰值电流。
这些器件具有内置开路、短路负载和过温检测电路。可通过I²C总线读取相应寄存器中的错误信息。此外，热关闭功能会在内部结温超过工艺允许的极限时保护器件。
PCA9952和PCA9955器件具备快速模式Plus(Fm+) I²C总线接口。Fm+器件提供更高的频率(高达1MHz)或更密集的总线操作(高达4000pF)。
除以下区别外，PCA9952与PCA9955完全相同：
- PCA9952仅有3个硬件地址引脚，而PCA9955有4个
- PCA9952提供输出使能引脚(OE)，而PCA9955无此引脚
低电平有效的输出使能输入引脚(OE)(仅在PCA9952上提供)能使所有LED输出闪烁并可用于外部PWM输出，这在需要对多个器件一起进行调光或闪烁控制而不使用软件控制时非常有用。
软件可编程LED分组和3个子呼叫I²C总线地址允许所有或规定分组的PCA9952/55器件响应公共I²C总线地址，例如，允许同时打开或关闭所有红色LED或产生选取框追逐效果，从而最大程度减少I²C总线命令。上电时，PCA9952/55会具有独特的子呼叫地址以将其识别为16通道LED驱动器。这可允许混合不同通道宽度的器件。PCA9955上的4个硬件地址引脚允许同一根总线上至多连接16个器件。对于PCA9952而言，3个硬件地址引脚允许在一条总线上连接8个器件。
软件复位(SWRST)功能允许控制器通过I²C总线对PCA9952/55进行复位，与上电复位(POR)完全相同，将寄存器初始化为默认状态，使输出电流开关为OFF(LED关)。这能方便且快速地将所有器件寄存器重新配置为相同的条件。
产品详情
特性
微控制器(MCU)
- 16个LED驱动器。每个输出可编程：
- 关
- 开
- LED亮度可设置
- 单个LED亮度+分组调光/闪烁可设置
- 可编程LED输出允许延迟，以减少EMI和浪涌电流
- 16个恒流输出通道可灌入高达57mA电流，关断时可承受高达40V电压
- 通过外部电阻调节输出电流
- 输出电流精度
- 输出通道之间±6%
- PCA9952/55器件之间±8%
- 开路/短路负载/过温检测模式可检测单个LED故障
- 1MHz快速模式Plus兼容I²C总线接口的SDA输出具有30mA的高驱动能力，可驱动高电容总线
- 可设置每个LEDn输出的线性亮度，即使用31.25kHz PWM信号可让LED输出亮度从完全关闭(默认)渐变至最大亮度，共256级(8位)
- 256级分组亮度控制支持从完全关闭至最大亮度(默认)之间的常规调光(使用122Hz PWM信号)
- 256级分组闪烁频率可编程范围为15Hz至16.8s，占空比范围为0%至99.6%
- 输出状态可编程为根据Acknowledge或STOP命令变化，以逐字节或同时全部的方式更新输出(默认设为“根据STOP变化”)。
- 低电平有效输出使能(OE)输入引脚(仅PCA9952提供)允许通过硬件控制LED的闪烁和调光
- 4个硬件地址引脚允许将16个PCA9955器件连接至同一根I²C‑总线并进行单独编程
- 4个软件可编程I²C总线地址(一个LED分组呼叫地址和3个LED子呼叫地址)允许以任意组合同时对器件组进行寻址(例如，一个寄存器用于“全呼叫”，使I²C‑总线上的所有PCA9952/55都能同时进行寻址，第二个寄存器用于3个不同地址，对总线上全部器件的1⁄3以分组形式进行寻址)。通过软件启用和禁用每个可编程I²C‑总线地址
- 独特的上电默认子呼叫地址允许将不同通道宽度的器件混合起来
- 软件复位功能(SWRST调用)允许通过I²C‑总线复位器件
- 8MHz内部振荡器无需外部组件
- 内部上电复位
- SDA/SCL输入均有噪音滤波器
- 上电时LED无毛刺
- 低待机电流
- 工作电源电压(VDD)范围为3V至5.5V
- 非LED引脚输入容压为5.5V
- 工作温度范围：
- -20°C至+85°C(PCA9952TW、PCA9955TW)
- -40°C至+85°C(PCA9952TW/Q900、PCA9955TW/Q900)
- ESD保护：超过2000V HBM(符合JESD22-A114标准)、超过750V CDM(PCA9952TW、PCA9955TW)以及超过500V CDM(PCA9952TW/Q900、PCA9955TW/Q900，符合JESD22-C101标准)
- 根据JEDEC标准JESD78 Class II B级完成闭锁测试
- 封装方式：HTSSOP28
