PCA9958：带SPI的24位63mA电流LED驱动器
PCA9958是一款24通道SPI串行总线63mA LED驱动器，电源电压范围为2.7V至5.5V。该器件针对RGBA LED的调光和闪烁进行了优化。
每个LED都有自己的8位分辨率固定频率，工作频率为31.25kHz，可调占空比为0%-100%，用于亮度控制。附加PWM控制器具有122Hz的固定频率和15Hz的可调频率，占空比为0%-99.6%，用于调光和闪烁控制。
可在250µA至63.75mA范围内使用8位线性DAC调节输出峰值电流。PCA9958具有开路和短路检测电路以及热关机保护。该器件具有10MHz的4线SPI带宽，可与本地micro进行通信。
产品详情
特性
24个可编程LED驱动器
- Off/On控制
- 8位可编程
- LED亮度
- 可按组和单独调光/闪烁
- 输出延迟可减少EMI和浪涌电流
渐变控制
- 每个可分配给6个控制组之一
- 上升/下降（压摆率）
- 步进时间（256步中的每步时间）
- 保持电流（峰值时间）
输出精度
- 输出电流为60mA时，绝对精度为±7.5%
- 输出电流为30mA时，绝对精度为±9％
- 通道间差异最大±5％
- 器件间差异最大±7％
稳健的特性
- 闭锁性能超过JESD 78 Class II规定的100mA
- ESD保护超过JESD22
- 2kV HBM
- 750V CDM
- 非LED引脚输入容压为5.5V
- 内部上电复位

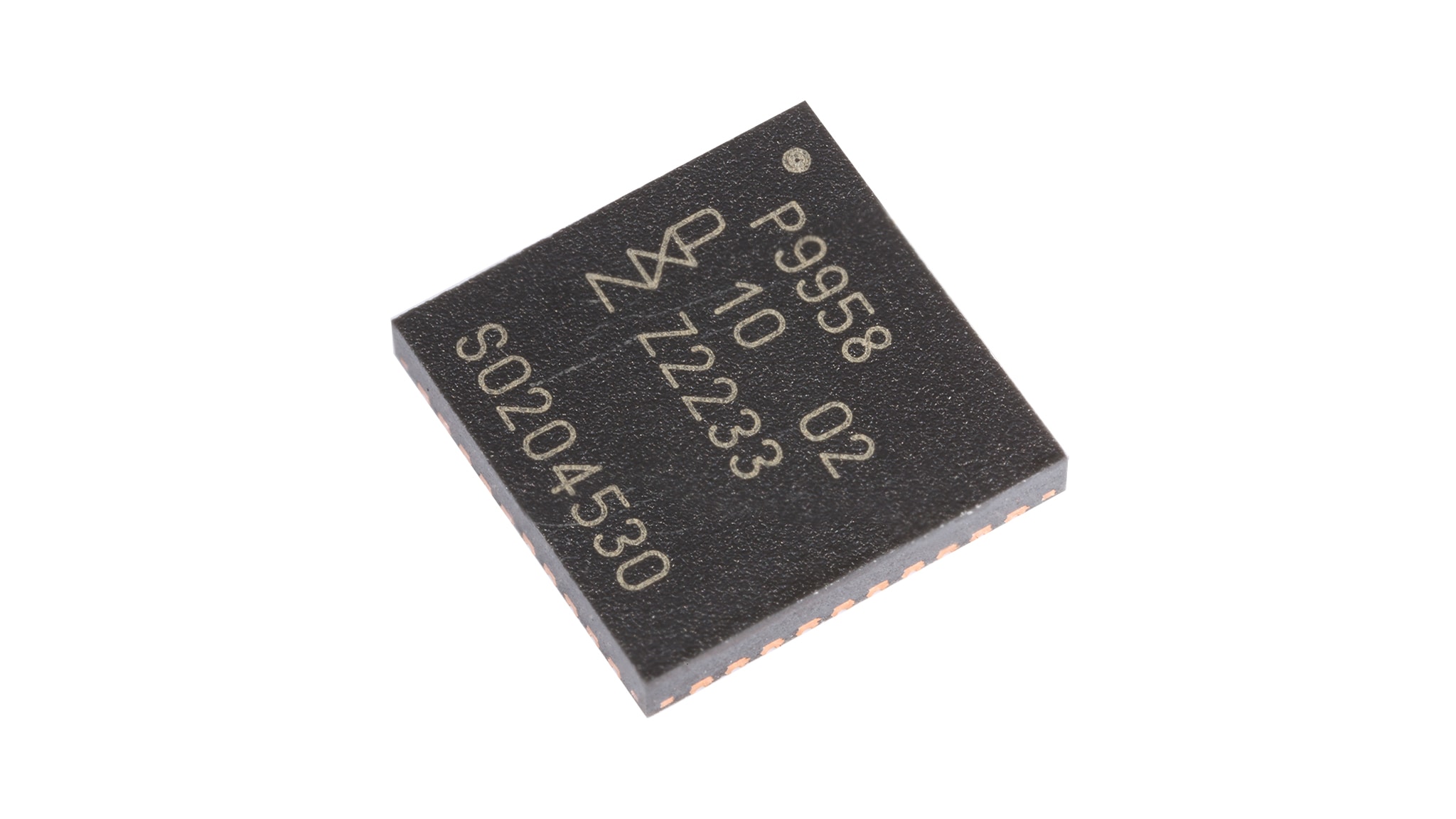

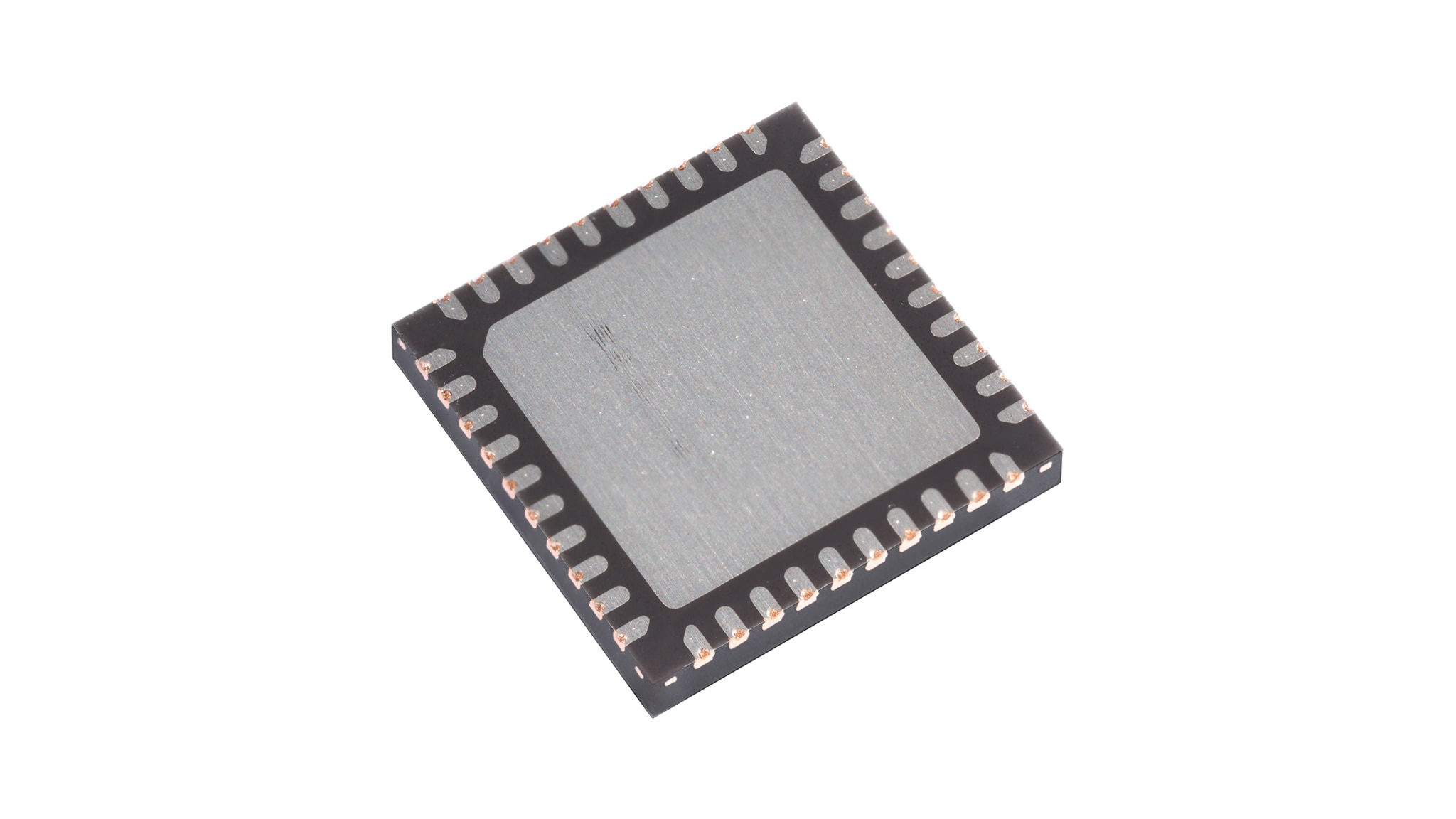

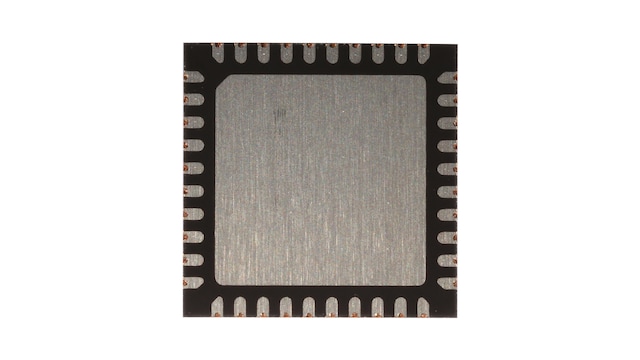

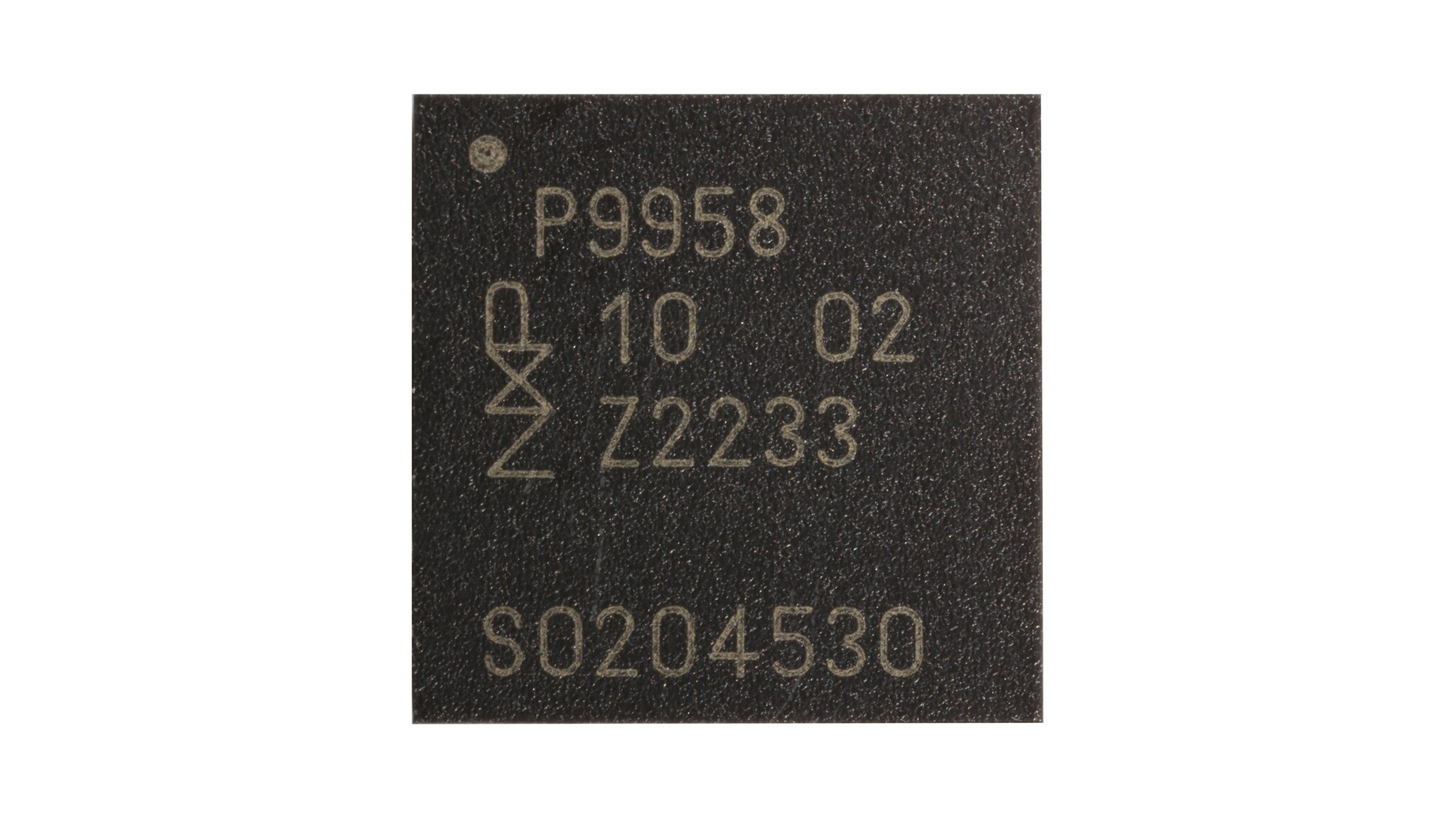

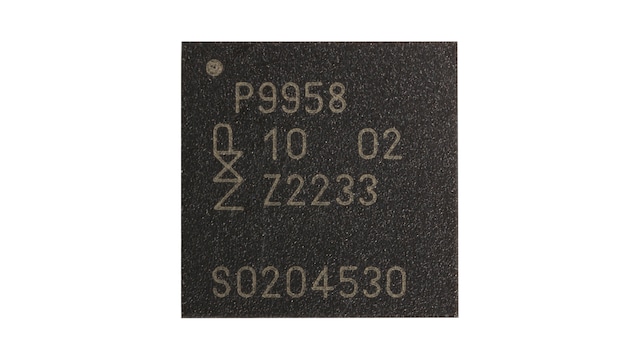

HVQFN40封装
- 0.5 mm间距，体积6mmx6mmx0.85mm，额定值高达+125⁰C
