带电源的10通道LED背光驱动器

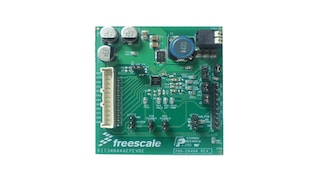

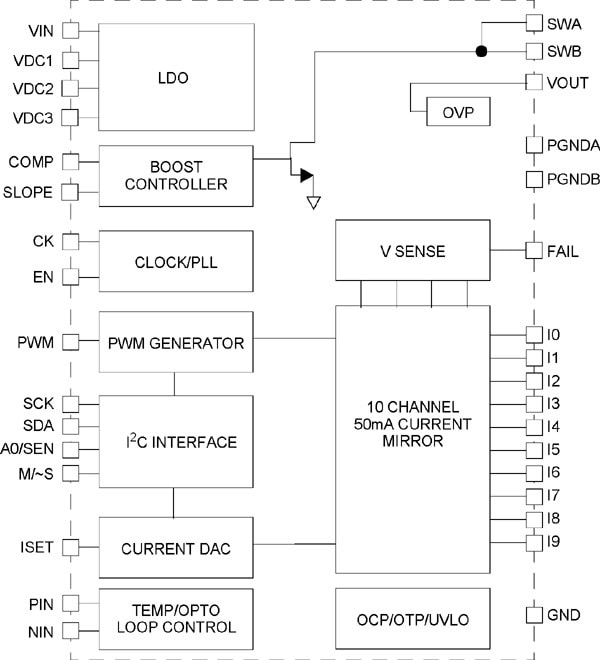

MC34844/A是高效的LED驱动器，用于10英寸至27英寸的背光LCD显示屏。MC34844/A的工作电压为7 V到28 V，可在10个并联串中驱动超过150个LED显示屏。 10个关联串中的电流误差为±2%, 并可通过I²C/SM总线接口进行设置。
MC34844/A还包括一个用于LED调光的脉宽调制(PWM)生成器。可对LED进行256级调光，可通过I²C/SM总线接口对LED进行编程。因此，最高可支持65,000:1 (256:1 PWM, 256:1电流DAC)的调光率。可使用外部PWM输入。多个器件的PWM频率可同步，以减少画面噪声，最高支持27kHz（34844的频率范围为100 Hz到25 kHz，34844A的频率范围为110Hz到27kHz）的频率，可减少噪声。
MC34844/A还支持温度和光补偿环路，以及环境背光控制。
产品详情
特性
微控制器（MCU)
- 输入电压：7 V至28 V
- 高达60 V的输出电压, 并带有动态净空控制
- 输出电流：2.5 A
- 每个通道高达50 mA LED电流(34844)
- 每个通道高达80 mA LED电流(34844A)
- 90%效率（直流:直流）
- ±2%误差的10通道电流镜
- I²C/SM总线接口
- 8位可编程电流DAC
- 用户可编程OVP
- LED故障检测和OTP/OCP/UVLO锁定
- 34844的可编程或可同步PWM频率范围为100到25000 Hz
- 34844A的可编程或可同步PWM频率范围为100到27000 Hz

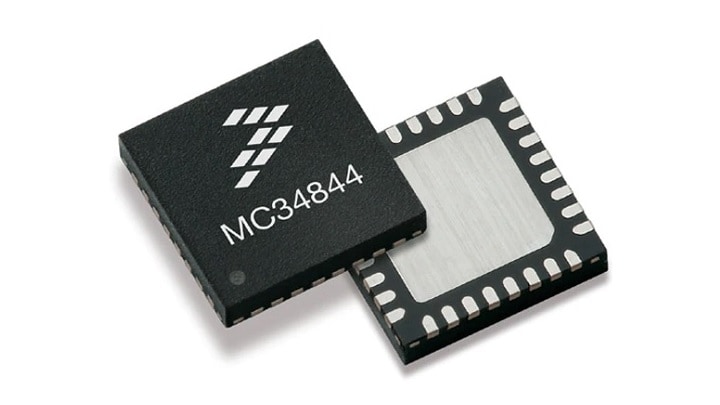

- 32引脚5x5x0.8 mm TQFN无铅封装
主要特性
- 并行接口和输入控制
- I²C接口和输入控制
购买/参数
1 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 通道数 | Output Current on pin LEDn (Max) (mA) | 输入电压[最小到最大]（V） | Serial Communication | Topology | # of Addresses | Operating Temperature (Min-Max) (℃) | AEC-Q100 compliant | 封装类型 | Package Dimensions (LxWxZ (mm)) | 预算报价（不含税） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | 10 | 80 | 7 to 28 | 1 x I²C | Constant current | 2 | -40 to 105 | N | HVQFN32 | 5 x 5 x 0.9 | 1K @ CNY21.54 |
