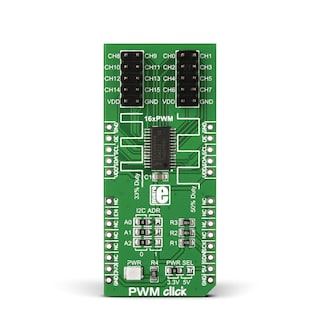

PCA9685是一款由I²C总线控制的16通道LED控制器，适用于红色/绿色/蓝色/琥珀色(RGBA)彩色背光应用。每个LED输出各自带有12位分辨率(4096级)固定频率的独立PWM控制器，该控制器工作在24Hz至1526Hz的可编程频率范围内，占空比从0%至100%可调，允许将LED设为特定的亮度值。所有输出均设为相同的PWM频率。
每个LED输出可以是关、开(无PWM控制)或按独立PWM控制器的值设置。LED输出驱动器可编程为开漏极或图腾柱，5V情况下开漏极具有25mA的灌电流能力，图腾柱具有25mA灌电流、10mA拉电流能力。PCA9685的工作电源电压范围为2.3V至5.5V，输入和输出容许5.5V的电压。LED可直接连接LED输出(最高25mA，5.5V)，或通过外部驱动器和少量的独立组件(用于更大电流或更高电压的LED)控制。
PCA9685属于新的快速模式Plus (Fm+)系列。Fm+器件提供更高的频率(最高1MHz)和更密集的总线操作(最高4000pF)。
虽然PCA9635和PCA9685具有许多相似的功能，但是PCA9685具有独特的功能，更适合LCD或LED背光和Ambilight等应用：
低电平有效的输出使能引脚(OE)允许异步控制LED输出，可用于将所有输出设为规定的I²C总线可编程逻辑状态。OE还可用于外部脉冲宽度调制输出，这在需要使用软件控件对多个设备一起进行调光或闪烁控制时非常有用。
软件可编程LED全呼叫和3个子呼叫I²C总线地址允许所有或规定分组的PCA9685器件响应公共I²C总线地址，例如，允许同时打开或关闭所有红色LED或产生选取框追逐效果，从而最大程度减少I²C总线命令。6个硬件地址引脚允许同一个总线上有62个设备。
软件复位(SWRST)通用呼叫允许控制器通过I²C总线对PCA9685进行复位，与上电复位(POR)完全相同，将寄存器初始化为默认状态，使输出设为低电平。这能通过软件方便且快速地将所有设备寄存器重新配置为相同的条件。
参与此计划的产品可保证至少10年的供货。此计划下专为汽车、电信和医疗领域而开发的产品可保证15年的供货。
| | | | | |
|---|---|---|---|---|---|
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
