MC33772评估板，具有隔离的菊花链通信

FRDM33772BTPLEVB 正常供应

滚动图片以放大

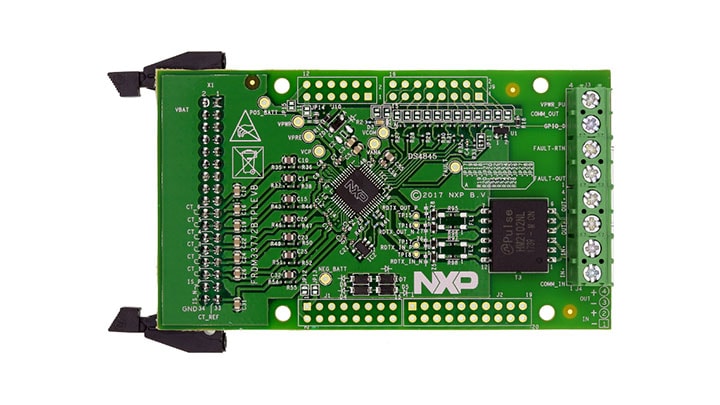

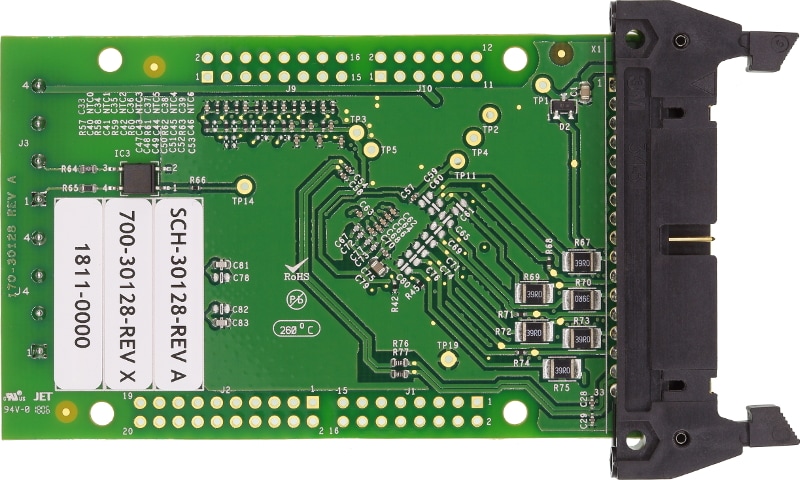

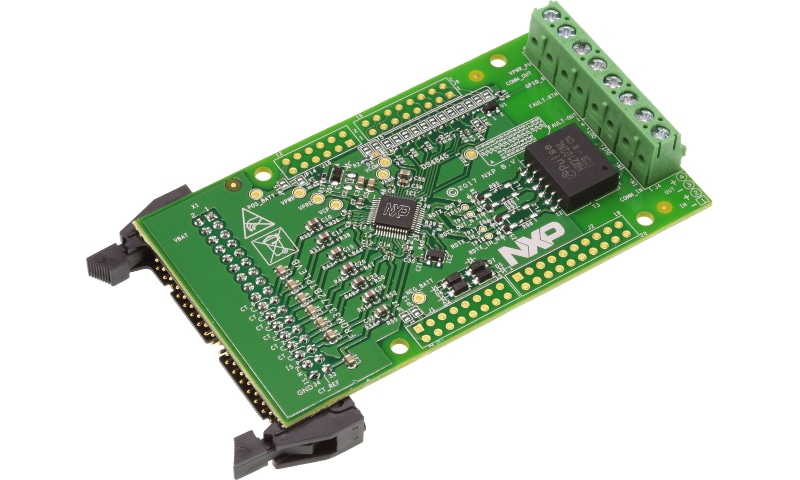

FRDM33772BTPLEVB评估板(EVB)具有6通道电池控制器MC33772，适用于汽车和工业锂离子电池应用。它支持电池电压测量、无源电池平衡、通用IO、外部EEPROM和故障检测引脚报告。

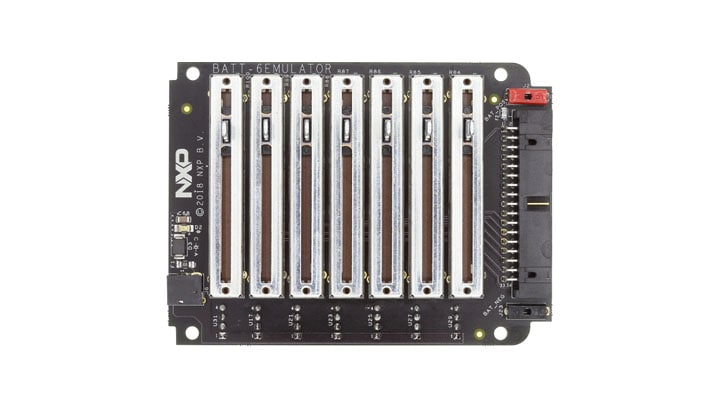

该套件旨在支持客户开发和评估。该器件可以连接到恩智浦6芯电池模拟器或具有3〜6个逻辑单元串联的客户锂离子电池模块。菊花链内最多可连接15个FRDM3377xBTPLEVB。电池信息通过使用FRDM33664BEVB的隔离差分通信总线传输到微控制器单元(MCU)。

产品详情

支持的器件

电源管理

电芯控制器

  • MC33772B: 6通道锂离子电池控制器IC

特征

数据连接

  • 与变压器隔离连接的菊花链设备
  • GPIOs configurable as digital I/O, wake up input, convert trigger input, ratiometric analog inputs for external temperature measurement, absolute analog inputs for external voltage measurements, and auxiliary current sense input
  • 电池均衡电阻和集成驱动器
  • 电池传感输入，带低通滤波器

组件

  • 运行模式LED指示灯
  • 将I2C链路连接至外部本地EEPROM，存储用户定义的校准参数
  • 隔离故障检测引脚报告

购买选项

FRDM33772BTPLEVB-Image

点击展开

  • FRDM33772BTPLEVB

  • Engineering Prototype Board - MC33772 Rev B, 6-Channel Li-ion Battery Cell Con.

    • 组装和测试好的评估板/模块，放在防静电袋中
    • 快速入门指南
  • CNY 842.51
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
