PTN5110是一个符合TCPC的单端口USB PD(供电)PHY IC，将Type-C配置通道(CC)接口和USB PD物理层功能集成到处理PD策略管理的Type-C端口管理器(TCPM)中。它符合USB PD、Type-C和TCPC规范。该IC主要针对系统平台(如笔记本电脑、台式电脑、Chromebook、平板电脑、翻转笔记本等)中的应用。根据应用架构的不同，其他应用场景亦具备可行性，例如底座、监测器、配件、电缆适配器及智能手机等。

它能够支持各种Type-C用途：灌电流、拉电流、带配件支持或DRP的灌电流。它执行Type-C CC模拟部分(即Rd/Rp/Ra检测，Rd/Rp指示)和PD Tx/Rx PHY与协议状态机。PTN5110在下列PD角色的系统实现中支持TCPM：

供应商(P)
供应商/消费者(P/C)
消费者(C)
消费者/供应商(C/P)

PTN5110集成了VCONN负载开关、可编程电流限制、反向漏电流阻断和过温保护(OTP)。搭载两个启用控制输出，在VBUS拉和/或灌电流路径中控制负载开关/FET。它还可进行VBUS电压监测/测量、VBUS强制放电和排放放电。

PTN5110提供针对主处理器/TCPM的、与IO相关的主要功能，以便通过TCPC接口轻易控制和管理Type-C/PD接口：

拉和灌电源轨的VBUS电源路径控制(EN_SRC、EN_SNK1)
根据SLV_ADDR，可选择多达4个不同的从地址
ILIM_5V_VBUS允许在TCPM在VBUS 5V负载开关上设置两个不同的电流限制。
FRS_EN允许装备5V SRC负载开关，获得快速角色互换(FRS)支持
主TCPM可以使用DBG_ACC，以指示Type-C调试配件检测

PTN5110支持广泛的电源输入电压，为平台集成商提供巨大的灵活性。PTN5110可以运行于VBUS上，以支持需要无电量操作的特定系统用例。

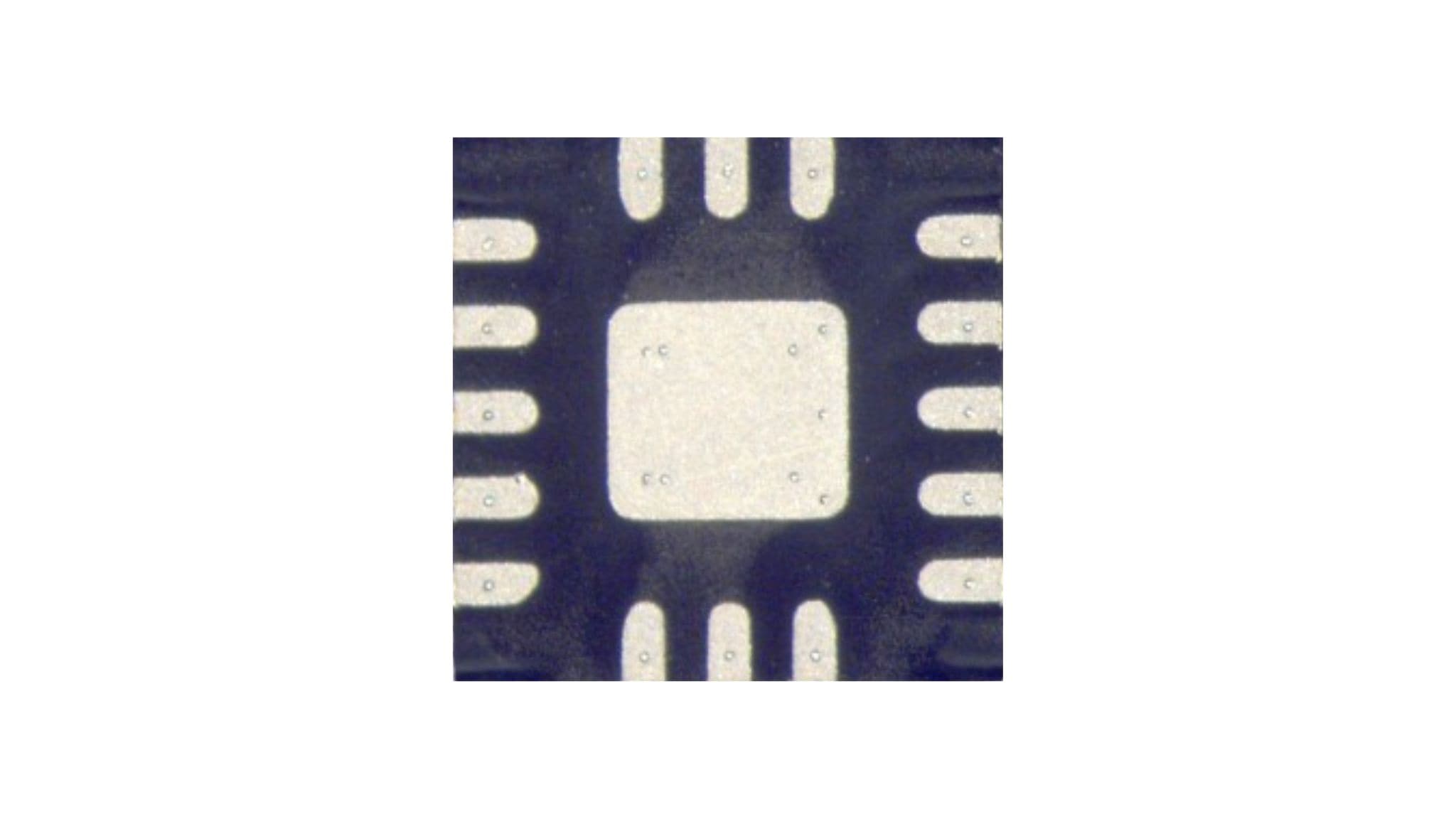

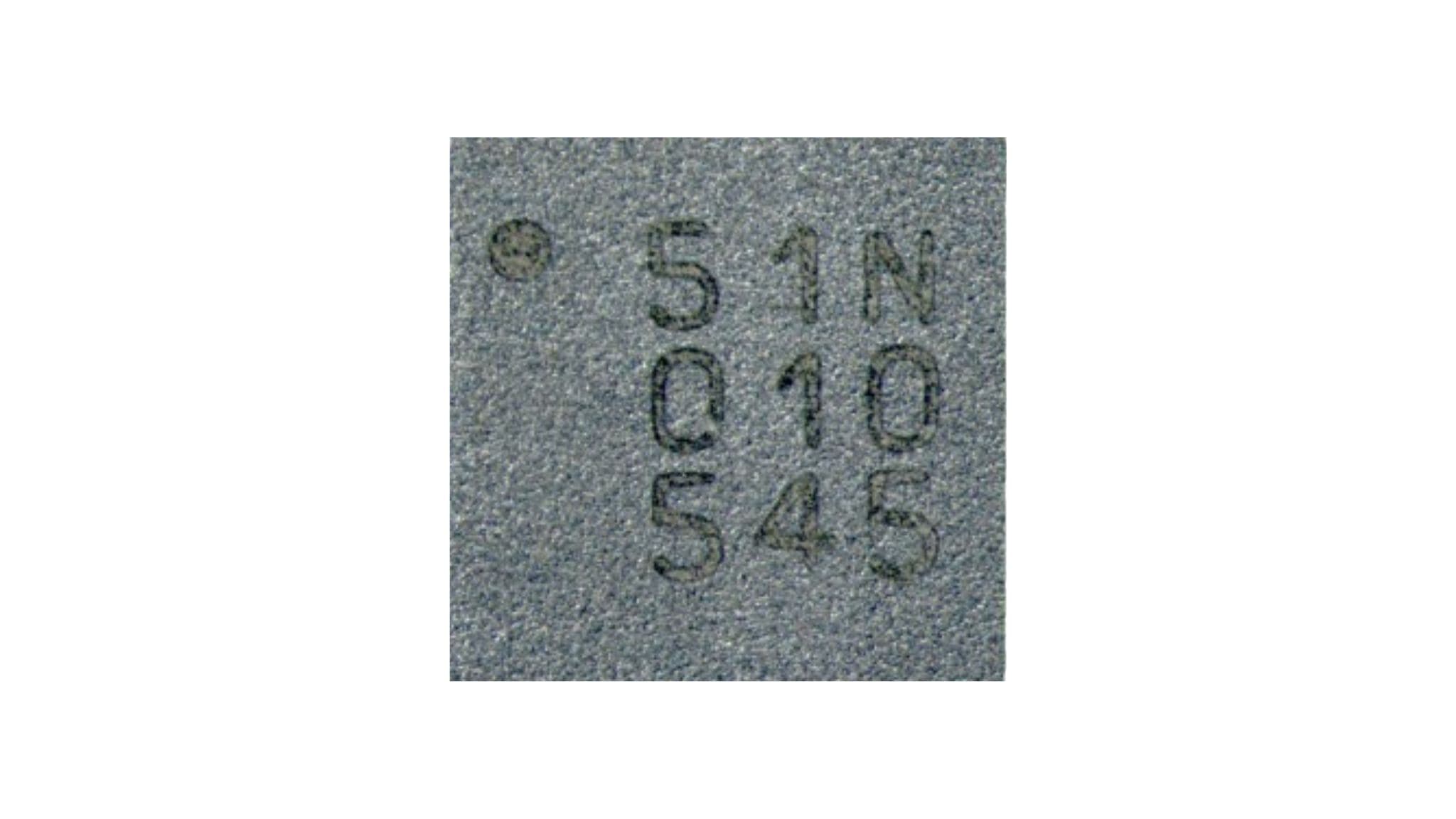

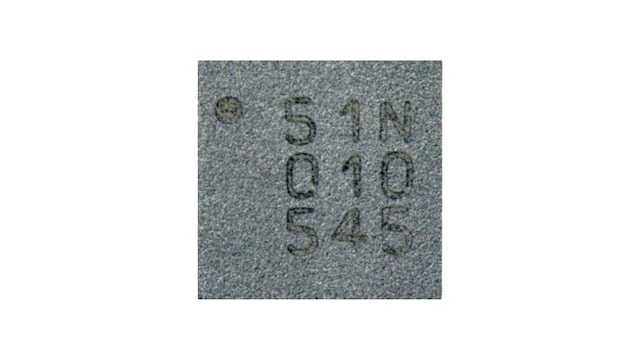

PTN5110采用HX2QFN16封装，2.6mmx2.6mmx0.35mm尺寸和0.4mm间距。

注意：

PTN5110在CC1和CC2引脚上提供独立可控的上拉电阻(Rp)实施。
PTN5110可以单独检测/监测每个CC引脚上的电压水平。

数据手册

应用笔记

产品详情

特性

USB PD和Type-C特性

符合USB PD、USB Type-C和TCPC规范
支持Type-C功能
提供CC模拟功能：Rp和Rd/GND动态指示和Rp/Rd/Ra动态检测，CC引脚去抖，为CC1和CC2动态选择不同的Rp/Rd值
实施SNK角色下拉(Rd)行为，以处理电池耗尽/无电源情况
支持面向拉和灌电流目标系统(TS)的Type-C调试配件检测和方位检测。通过专用引脚(DBG_ACC)和状态寄存器指示结果。
通过状态寄存器检测和指示插头方向
支持为配件供电的VCONN集成开关
TCPM控制下的协同工作，实现Type-C连接/断线检测，供电协商和合同，交替模式支持，VDM交换和任何自定义功能
实施TCPC功能
SOP*配置：寄存器可编程，以生成和接收SOP、SOP’、SOP’-debug、SOP”、SOP”-debug”
支持扩展的消息传送和基于块的数据包传输
进行VBUS排放和强制放电计划
硬复位时VCONN放电(TCPM控制)
实施快速角色互换请求检测(以“初始灌电流”角色)和指示(以“初始拉电流”角色)
支持VBUS拉/灌电流路径控制
支持PD电压轨之间的VBUS拉电流电压无缝转换(例如采用负载开关5V VBUS拉电流开关NX5P3290，高压VBUS拉电流开关)：
-对于正电压转换，PTN5110实施先合后断功能(先打开高压轨，过一段时间再关闭低压轨。这段时间取决于高压轨负载开关总的打开时间和启用时间)。
-对于负电压转换，PTN5110最初禁用高压轨负载开关，执行强制放电，监测VBUS电压，直到触及停止阈值，并且在TCPC I²C VBUS电压告警寄存器中，当VBUS电压等于(或略小于)编程电源轨电压时，启用低压轨负载开关。
对于一个多端口系统的实施，PTN5110允许
-TCPM采用恩智浦高压灌电流开关(NX20P5090)发起从一个Type-C端口到另一个 Type-C端口的VBUS灌电流路径转换)
-在电池耗尽时，支持单个VBUS灌电源路径(当多个Type-C端口可以提供VBUS 5V电源)
