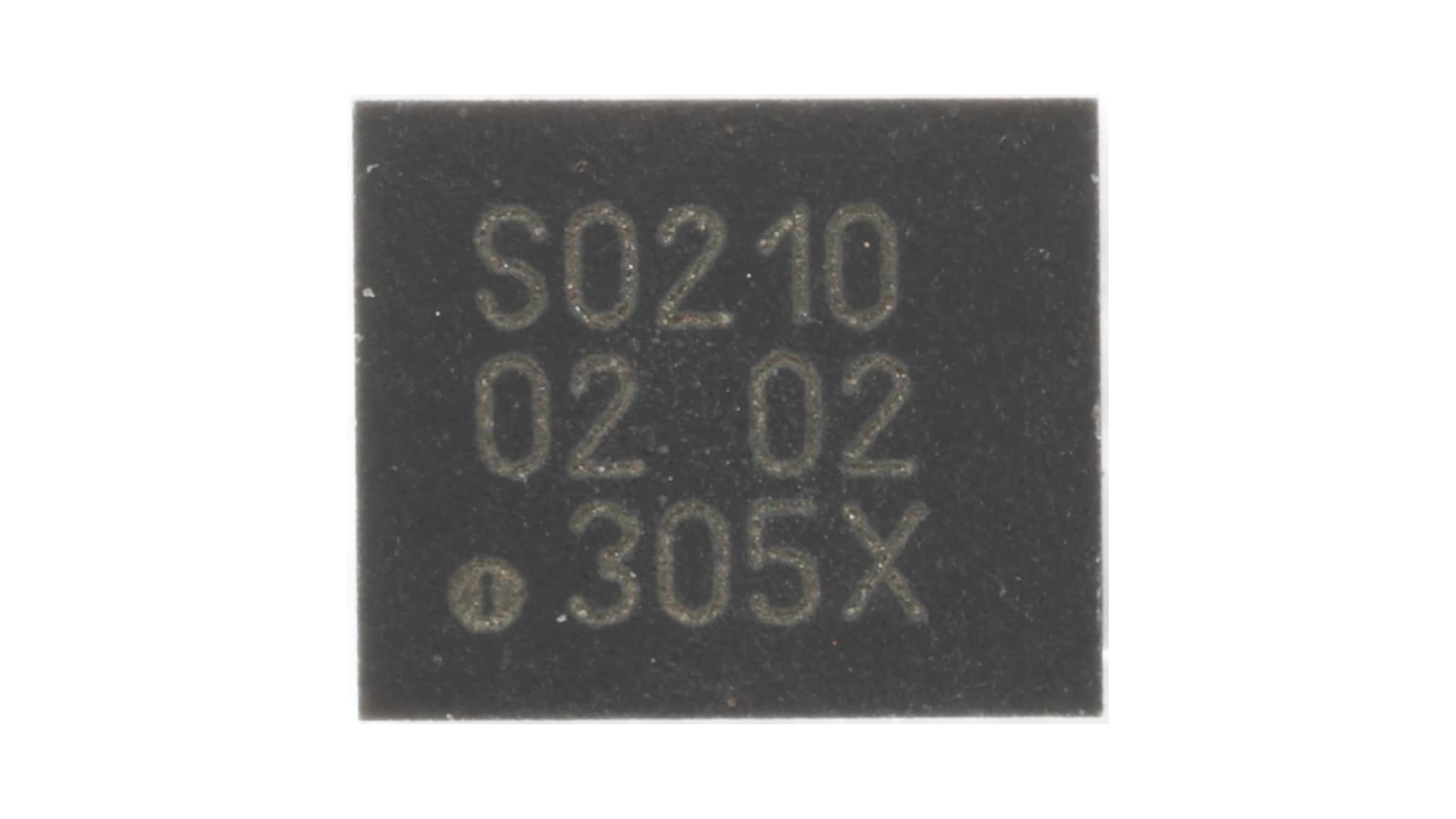

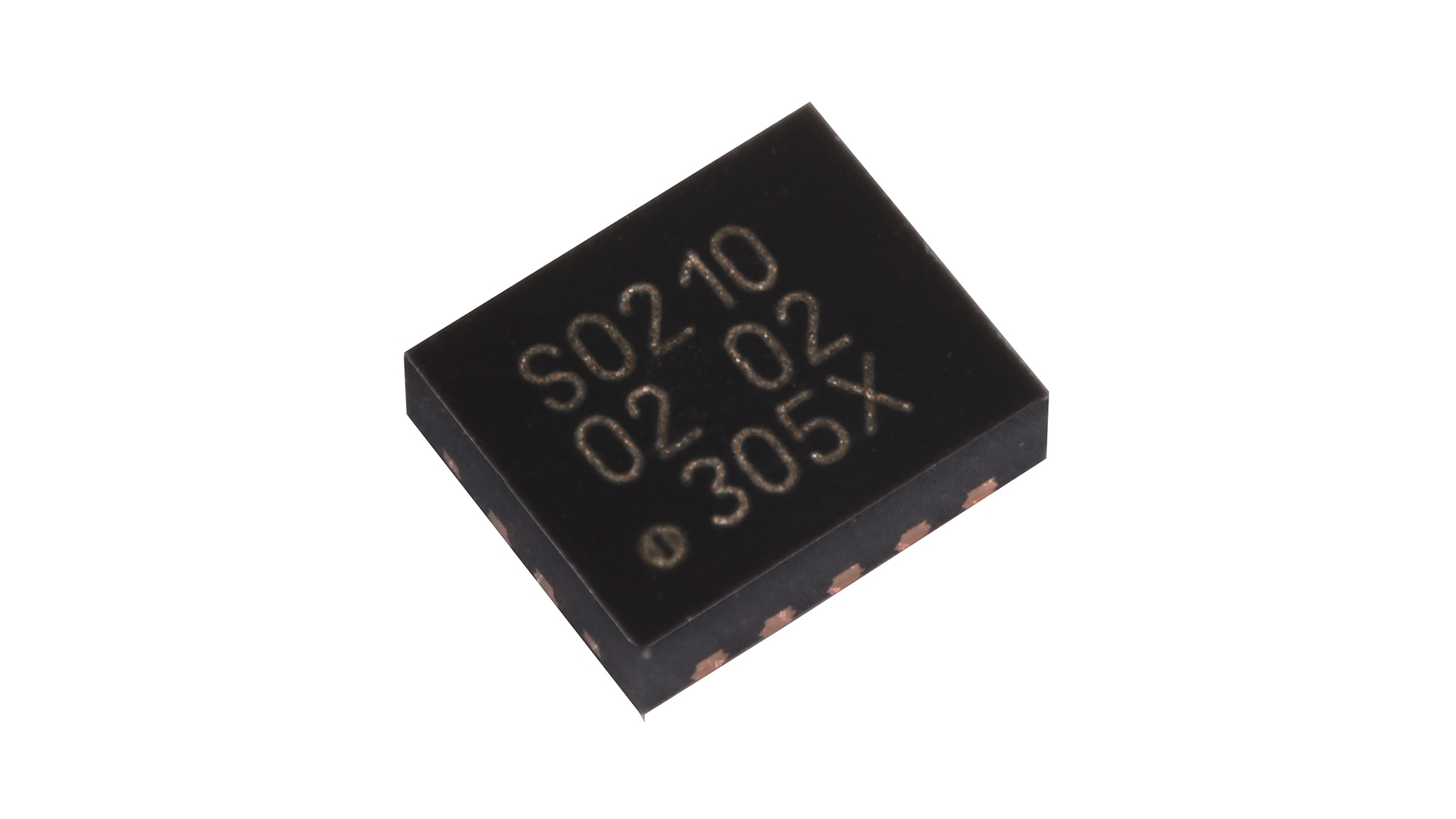

P3S0210BQ双路双向I3C 1:2开关和VLT

P3S0210BQ 正常供应

滚动图片以放大

P3S0210BQ是一款双向I3C总线开关和电压电平转换器，可以实现1:2和2:1的切换，支持开漏和推挽应用，兼容I3C总线和其他总线协议，如I²C总线、SMBus和SPI协议，采用DHVQFN14封装。

控制器、外设和接口端口的电压可以在0.72V到3.63V之间设置，但不得超过参考电源的电压，参考电源的电压可以在1.62V到3.63V之间设置。它还具有部分掉电功能，可以关闭输出，避免设备受到回流电流的损害。

框图

P3S0210BQ

P3S0210BQ Block Diagram
获取框图PDF

特性

I3C开关和电压电平转换

  • 2:1; 两个控制器⇔一个目标
  • 1:2; 一个控制器⇔两个目标

宽电源范围

  • 0.72V到3.63V的控制器、接口和外设端口
  • 1.62V到3.63V的参考电源
  • 所有端口电压都不超过参考电源

开漏和推挽应用

  • I3C、I²C和SPI协议
  • 数据速率高达52Mbps

强大的功能集

  • HBM JESD22-A114E 2类超过2000V
  • CDM JESD22-C101E超过1000V
  • 闭锁性能超过100mA，符合JESD 78F II类标准
  • IOFF电路会禁用输出，从而防止具有破坏性的回流电流。

细分市场

  • 服务器和数据中心
  • 网络
  • 台式机和笔记本电脑
  • 智能手机和移动设备

封装

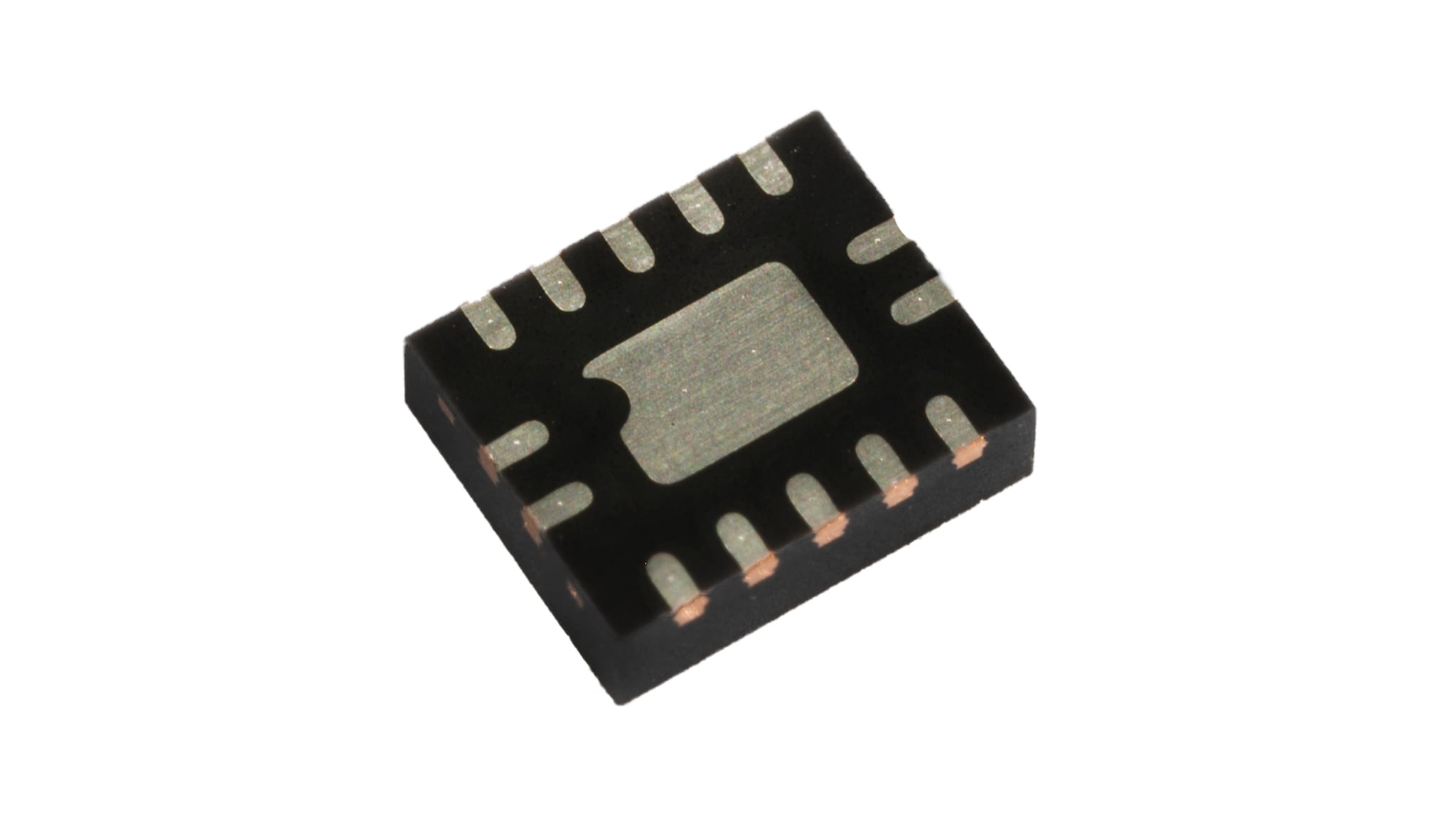

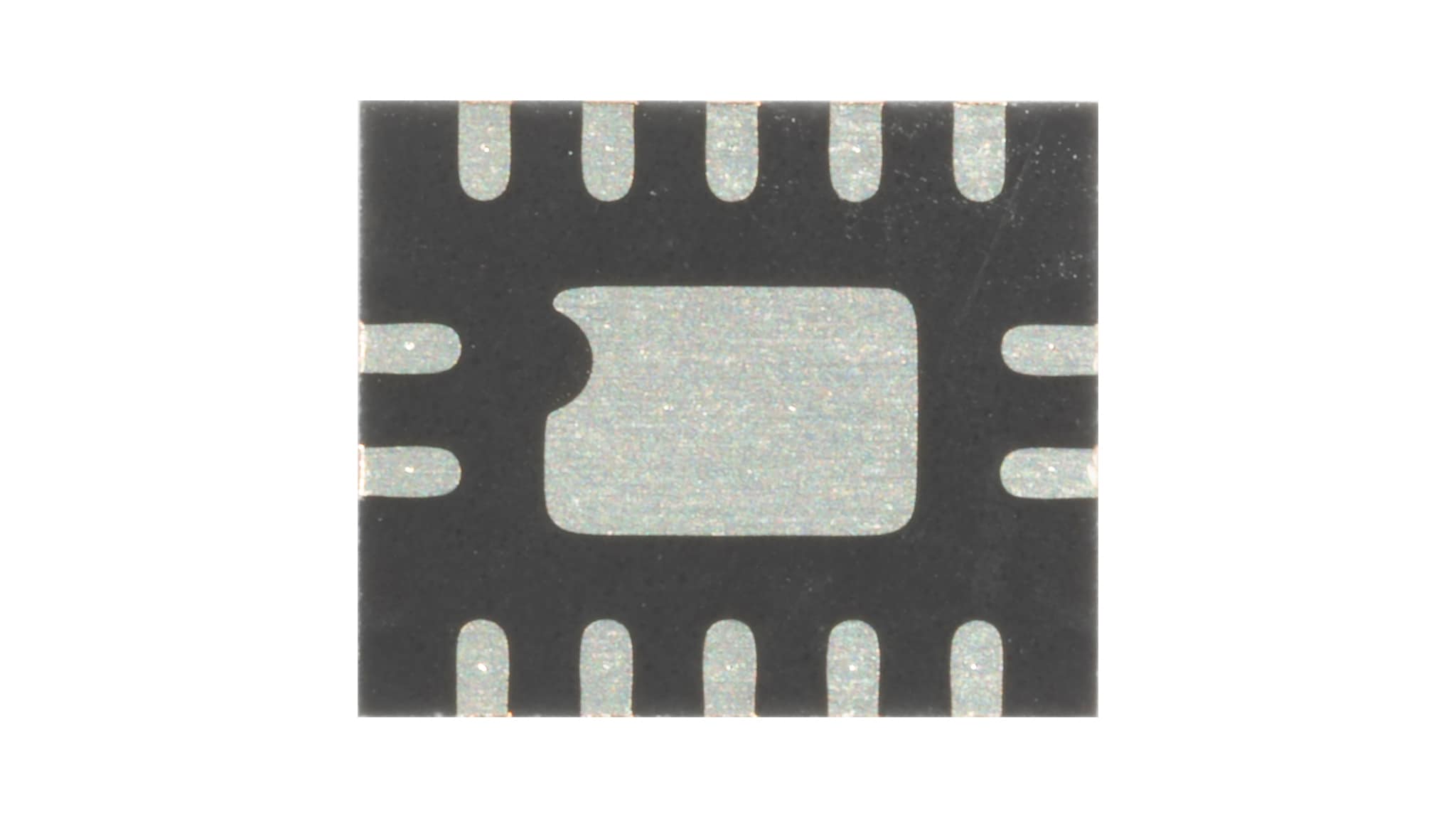

  • DHVQFN14——2.5mmx3mmx0.85 mm, 0.5mm间距
  • 额定工作温度范围：-40°C至+125°C

购买/参数

1 结果

包含 0 不推荐用于新设计

部件

展开描述

订购

计算机辅助设计模型

预算报价（不含税）

状态

封装类型

Interrupt

Reset input pin

Inputs

Outputs

输入电压[最小到最大]（V）

Frequency (Max) (MHz)

Operating Temperature (Min-Max) (℃)

P3S0210BQ
数据手册
1K @ CNY2.30

正常供应

DHVQFN14

N

N

1

2

0.72 to 3.63

26

-40 to 125
