P3S0210评估板用于评估双向I3C开关和电压电平转换器

P3S0210BQ-ARD

滚动图片以放大

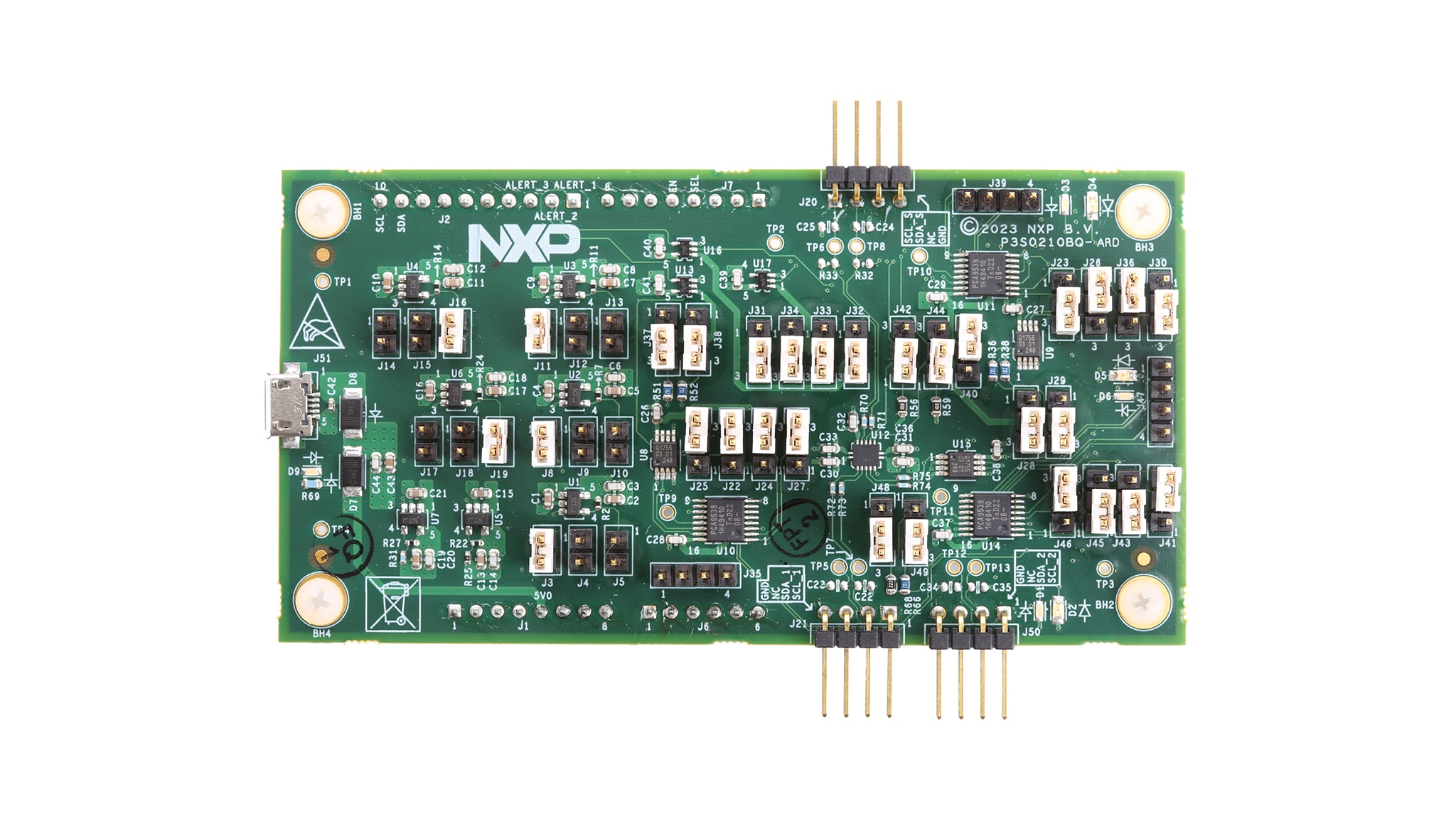

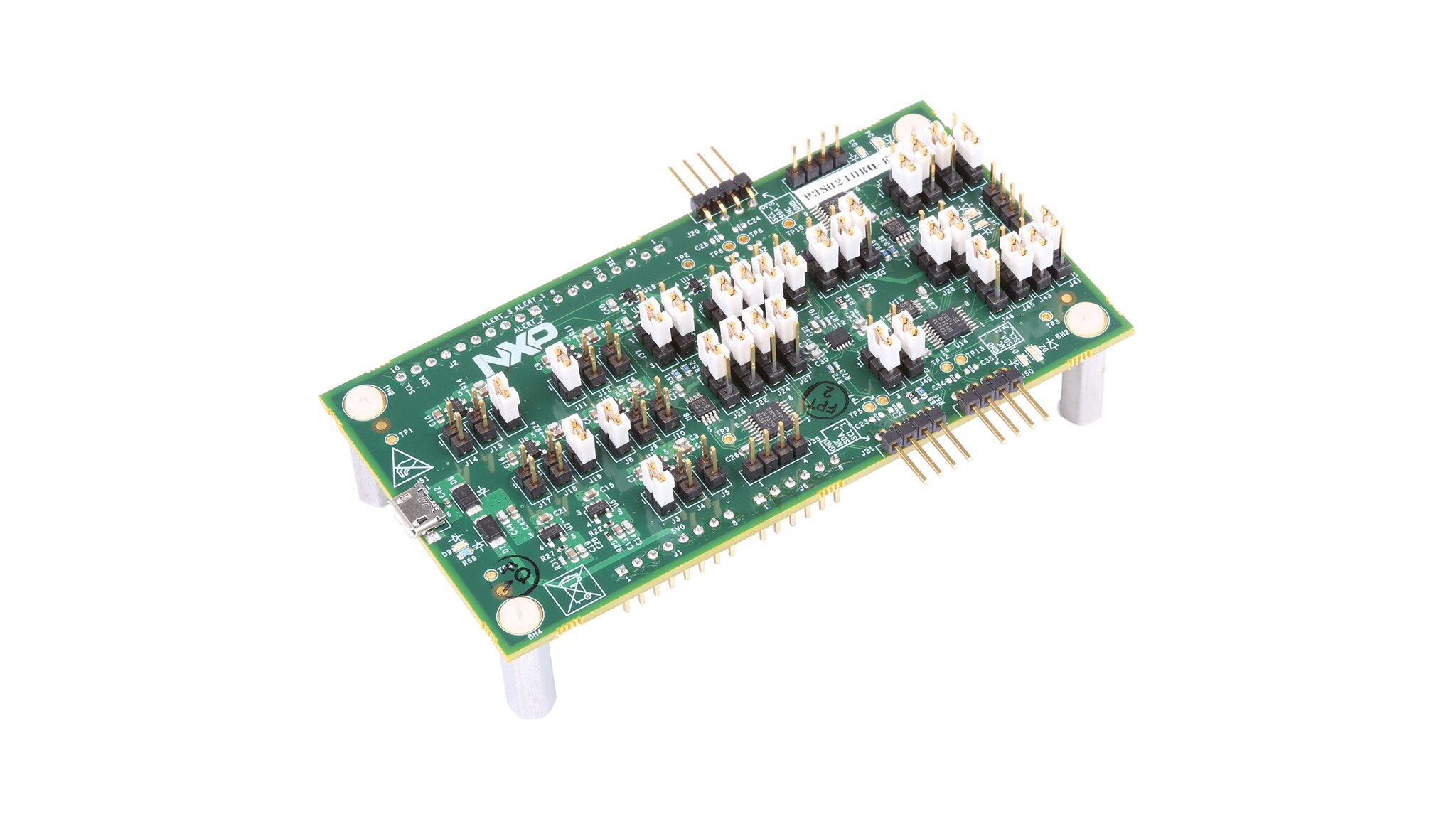

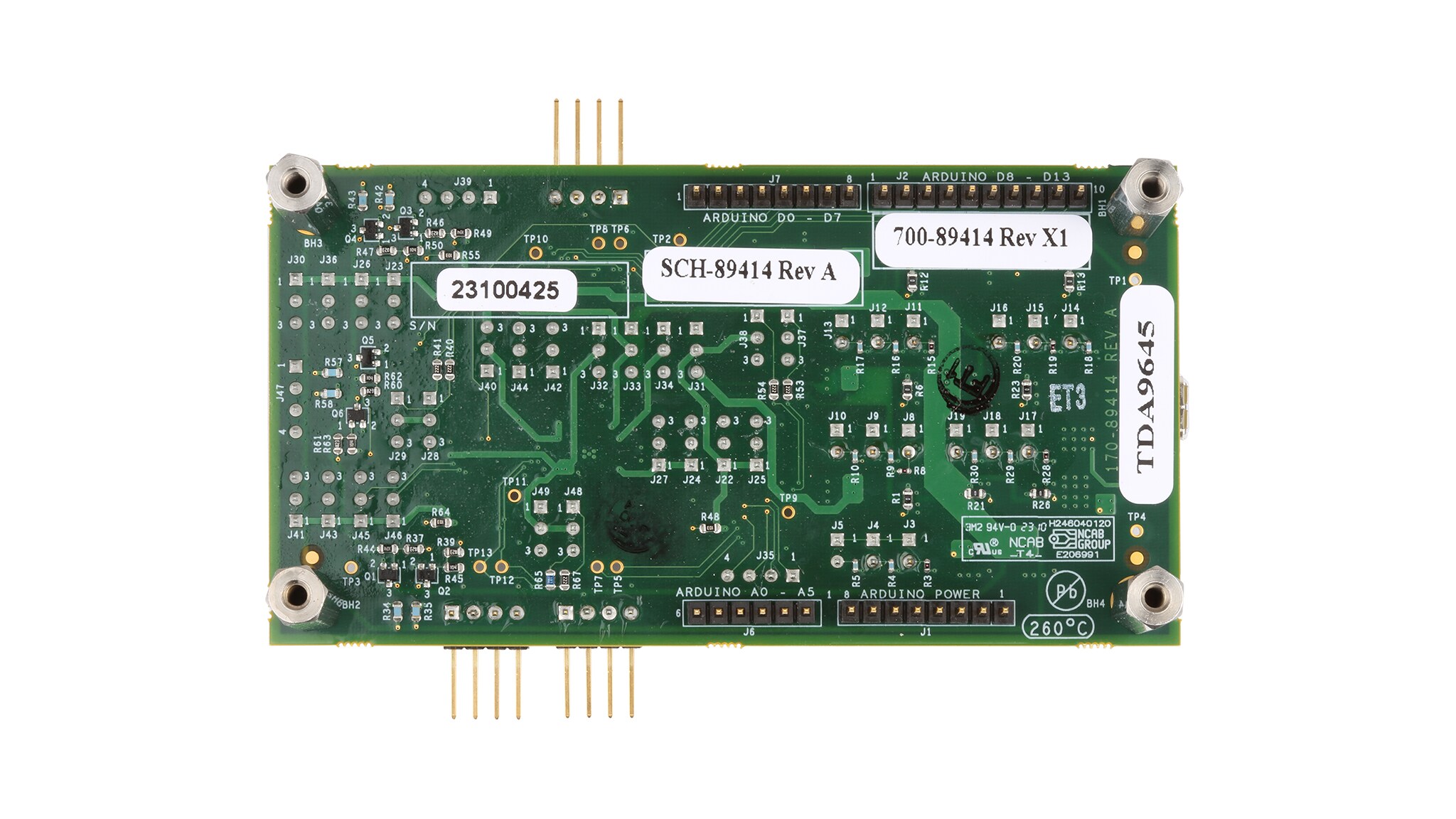

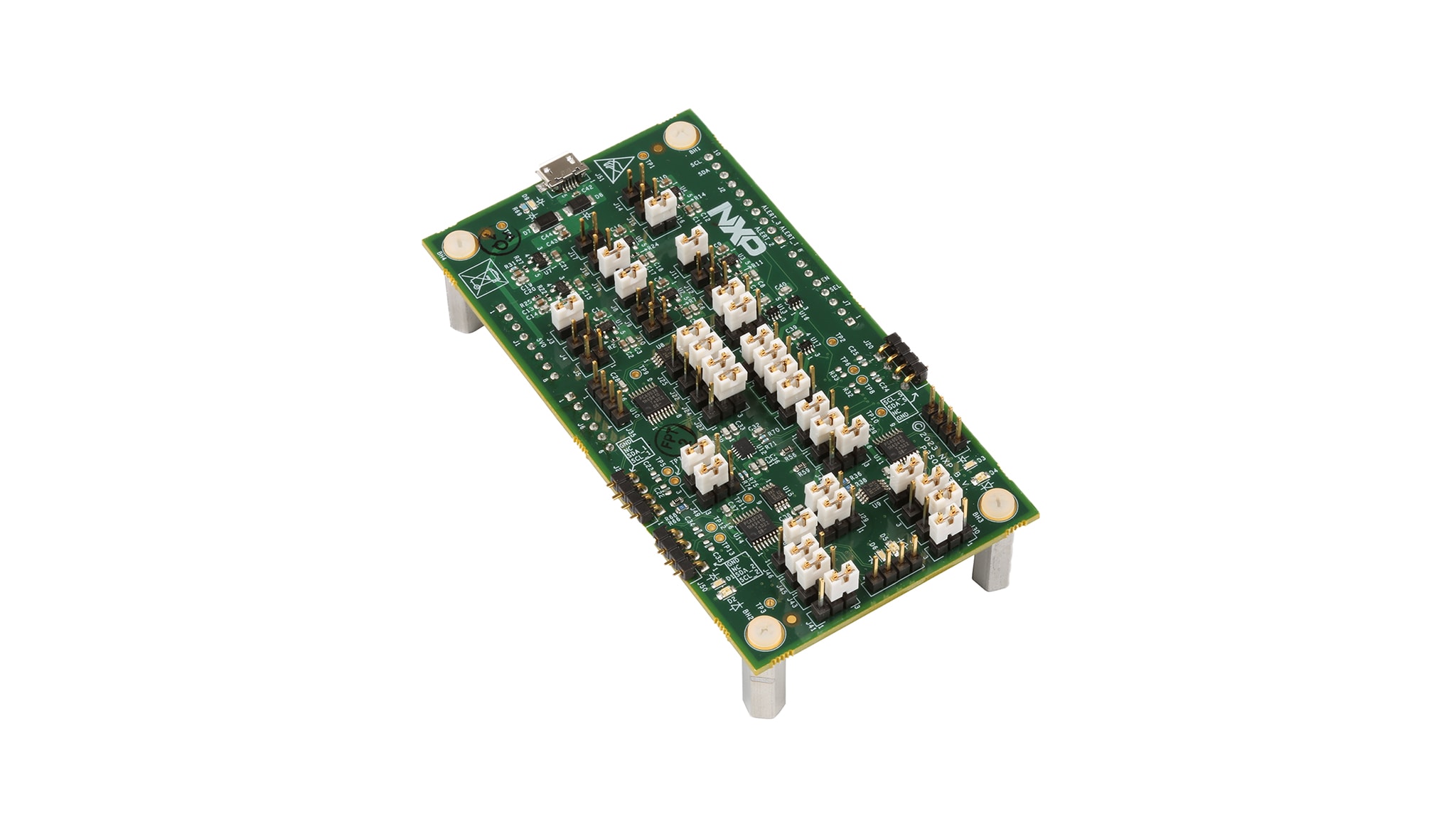

P3S0210评估板为客户提供了一个高效的平台，用于评估板载P3S0210双向双通道I3C总线1:2和2:1开关以及带自动方向感测的电压电平转换器。该评估板可以通过100mil间距接头或Arduino®接口接头连接到客户的I2C/I3C控制器。该板由USB电缆供电，板载LDO用于为P3S0210以及板上的其他组件供电。

每个P3S0210端口都有一个板载8位I2C GPIO扩展器（PCA9538）和一个连接到该端口的I3C温度传感器（P3T1175）。该I2C/I3C控制器可通过该端口的I2C/I3C接口接头访问这些器件。

支持的器件

传感器

I3C/I²C数字温度。传感器

  • P3T1755DP: I3C/I²C总线精确数字温度传感器，精度为±0.5 °C

接口

I3C接口器件

  • P3S0210BQ: P3S0210BQ双路双向I3C 1:2开关和VLT

通用I/O (GPIO)

  • PCA9538: 带有中断和复位的8位I2C总线和SMBus低功率I/O端口

特性

主要特性

  • 板载I2C和I3C目标器件——I3C温度传感器和8位I2C GPIO
  • VCCP1、VCCP2、VCCPS、VCCE和VCCR通过跳线提供可选电压
  • 端口1到端口S或端口2到端口S为可选
  • 评估板由USB供电，因此不需要外部电源
  • 评估板可以通过Arduino接口接头连接到标准恩智浦微控制器板
  • 板外的I2C和I3C目标器件可以通过板载接头方便地连接到P3S0210

购买选项

P3S0210BQ-ARD-Image

点击展开

  • P3S0210BQ-ARD

  • P3S0210 Dual Bidirectional I3C Switch and Voltage Level Translator Evaluation Board.

  • 套件内含物

    • 完成组装和测试的评估板，放在防静电袋中
    • 用于DEVKIT（DEVKIT-MOTORGD）的电机控制Shield扩展板
  • CNY2,082.93
  • 数量为 1
    • 供货情况: 有货
    • 库存: 5
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
