PCA82C250是CAN协议控制器和物理总线之间的接口。该器件为总线提供差分发射能力并为CAN控制器提供差分接收能力。

查看产品图片

产品详情

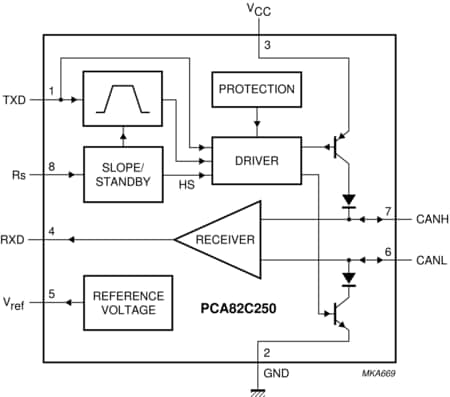

框图

PCA82C250T Block Diagram

PCA82C250T Block Diagram

获取框图PDF

特征

完全兼容“ISO 11898”标准
高速（最大1 MBd）
在汽车环境中对总线线路提供抗瞬态保护
斜率控制可降低无线电频率干扰(RFI)
差分接收器在宽共模范围内具有高抗电磁干扰(EMI)性
热保护
对电池和接地具有短路保护
低电流待机模式
未通电的节点不会干扰总线线路
可连接至少110个节点

目标应用

高速车用应用（最大1 MBd）。

购买/参数

部件展开描述	订购	计算机辅助设计模型	状态	Recommended Orderable Part Number	New Generation Recommendation	MCU I/O Interface (V)	Low Power Modes	传输速率（最大）（Kbps）	封装类型	CAN Channels	产品类别	输入电压[最小到最大]（V）	Voltage on bus pins [Min-Max] (V)	VIO Option Available	GPIO	Supported standards	Product Application
PCA82C250T 数据手册			建议不要在新设计中使用该软件	PCA82C250T/YM,118	TJA1057CT	5.0	Standby Mode	1000.0	SO8	1	High-Speed CAN	4.75 to 5.25	-8 to 18	N	8	ISO-11898-2	Industrial
