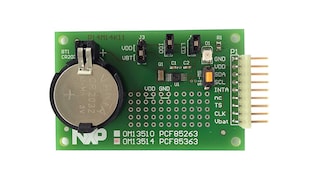

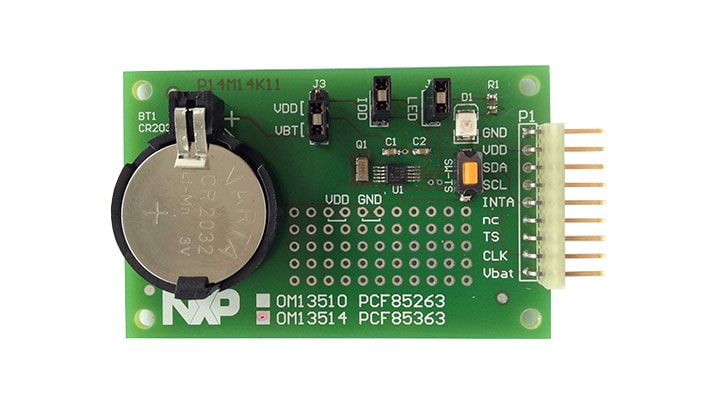

OM13514
-
PC evaluation board for the I2C-bus RTC PCF85363A.
I²C总线RTC PCF85363A的PC评估板
OM13514是任何项目在设计阶段将采用的理想评估和演示板，它只需连接电源和I²C总线即可。
产品详情
支持的器件
模拟及混合信号
实时时钟
- PCF85363A: 微小封装实时时钟/日历
特性
主要特性
- 备用电池
- 两个报警设备，提供两种可配置的中断输出
- 时间戳
- 64 Bytes of RAM
- 跟踪时间或秒表，具有1/100秒分辨率
- 一个暂存区可放置一些自定义电路
数据连接
- P1接头100密尔(2.54毫米) 引脚间距
- 访问所有引脚
电源管理
-
板载电池可实现自动操作：
- 将跳线
J3置于VDD可关闭它
- 将跳线
-
轻松测量功耗：
- 跳线
J2，可打开链接μA电流表
- 跳线
组件
- Push bottom SW-TS to trigger timestamp
购买选项
文档
快速参考恩智浦 文档类别.
