封装信息 (1)
-

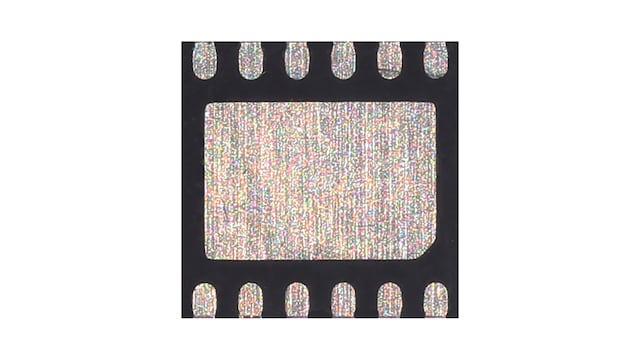

SOT2143-1[SOT2143-1]
设计文件
收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。

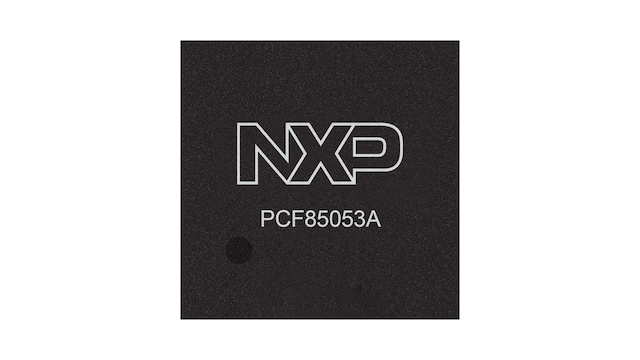

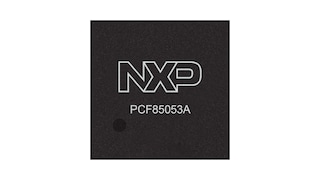

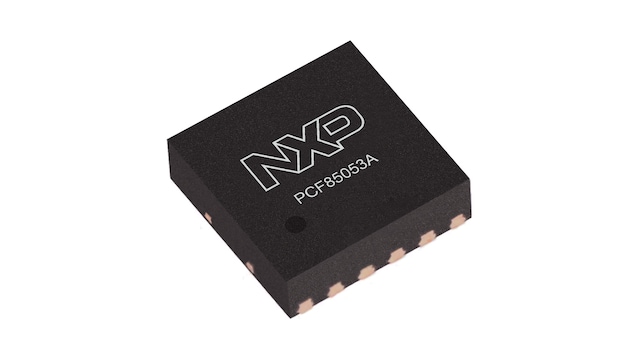

可启动CPURTC，具有两个I2C总线、128字节SRAM和报警功能
PCF85053A是一款CMOS实时时钟(RTC)和日历，适用于低功耗应用，并在主电源损耗时自动切换到电池。具有时钟输出、警报中断输出和128字节电池备份SRAM。PCF85053A有两个I2C总线：主I2C总线具有对RTC和SRAM寄存器的读/写能力；备用I2C总线也可以使用主I2C控制器设置的控制位来读/写大多数寄存器。
PCF85053A提供了时钟输出校准相关寄存器，如晶体CL(电容负载)配置和偏移寄存器设置。
产品详情
特性
工作电压
- 电源电压：1.7V至3.6V
- 电池供电电压:1.55至3.6V
通信接口
- 两种独立的I2C接口：
- 主I2C总线：在RTC和SRAM寄存器上进行读/写的功能
- 备用I2C总线：在RTC和SRAM寄存器上进行读/写的功能，由主I2C启用
- I2C器件地址:
- RTC:1101111
- SRAM:1010111
- I2C时钟功能：
- 最大时钟频率400kHz
- 最大超时35ms
- 切换到电池时未激活I2C总线
实时时钟功能
- 实时时钟和日历
- 基于32.768kHz石英晶体提供年、月、日、周、时、分和秒
- 支持二进制模式和BCD模式
- 支持24小时和12小时模式
- 支持夏令时模式
- 振荡器故障标志
- RTC清除标志
- RTC故障标志
- Alarm标志
额外功能
- 低电平有效的中断输出
- 寄存器定义与MC146818B(0至9小时)一致
- 用于多种石英的可配置振荡器电路：CL=6pF、CL=7pF和CL=12.5pF
- 工作温度范围：-40°C至85°C
- 可使用电池的128字节SRAM
- SRAM通过RTC_CLR#引脚清除为'0'
- 通过可编程偏移寄存器进行频率调整
