汽车微型实时时钟/日历，具有闹钟功能和I2C总线

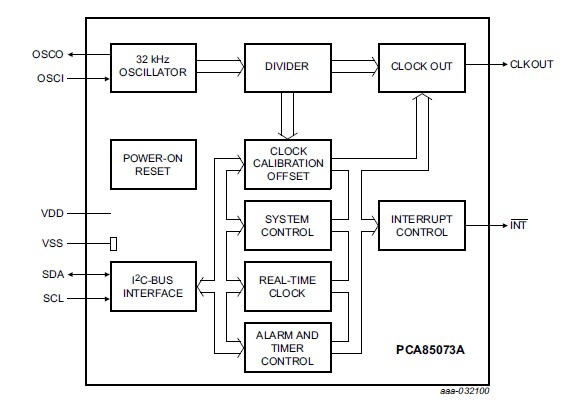

PCA85073A是一款CMOS¹实时时钟(RTC)和日历，适合低功耗应用。偏移寄存器允许对时钟进行精细调整。所有地址和数据都可通过两线路双向I²C总线串行传输。最大数据速率为400 kbit/s. 寄存器地址会在每次写入或读取数据字节后自动递增。
功能
主要特性
- 符合汽车应用的AEC-Q100 2级要求
- 基于32.768 kHz石英晶体提供年、月、日、周、时、分和秒
- 低电流：典型值为0.25 µA(VDD = 3.0 V且Tamb = 25 °C
- 外设器件的可编程时钟输出(32.768 kHz、16.384 kHz、8.192 kHz、4.096 kHz、2.048 kHz、1.024 kHz和1 Hz)
- 报警功能
- 分钟和半分钟中断
- 内部上电复位(POR)
- 高温工作范围：—40 °C至+105 °C
- 时钟工作电压：0.9 V至5.5 V
- 400 kHz双线路I²C总线接口（VDD = 1.8 V至5.5 V时）
- CL = 7 pF或CL = 12.5 pF的可选集成式振荡器负载电容
- 倒数计时器
- 振荡器停止检测功能
- 用于频率调节的可编程偏移寄存器
- 闭锁性能超过JESD 78，Class II规定的100 mA
- ESD保护超过JESD 22
- 4000 V人体模型(A114-A)
- 1000 V充电设备模型(C101)
- 封装方式：TSSOP8
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。PCA85073ADP/Q900包含在10年产品长期供货计划中
部件编号包含： PCA85073ADP.
