带有加密狗检测支持和主动DDC缓冲器的HDMI/DVI电平位移器

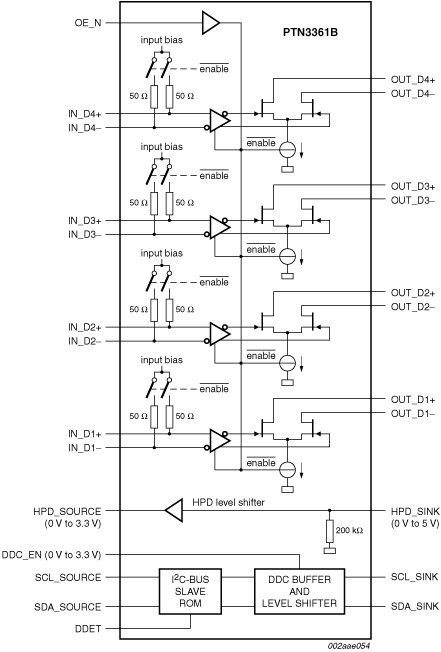

PTN3361B是一款高速电平位移器，将四通道低摆幅AC耦合差分输入信号转换成DVI v1.0和HDMI v1.3a兼容的开漏电流导引差分输出信号，每通道最快1.65 Gbit/s。其中每通道均提供电平位移差分缓冲器，以从源侧的低摆幅AC耦合差分信号转换成目的侧终端电阻为50 Ω电压为3.3 V的TMSD型DC耦合差分电流模式信号。另外，PTN3361B为将HPD信号从目的侧的5 V转换成源侧3.3 V提供一个单端主动缓冲器，并在3.3 V源侧和5 V目的侧之间提供一个对DDC通道(由时钟和数据线路组成)进行主动缓冲和电平位移的通道。采用使用主动I²C总线缓冲技术的DDC通道，提供时钟和数据线路的电容隔离、重新驱动和电平位移以及隔离(源侧和目的侧之间的隔离)。
接至PTN3361B的低摆幅AC耦合差分输入信号通常来自带有多模式I/O(支持多种显示标准，例如，DisplayPort、HDMI和DVI)的显示源。当输入差分信号配置为携带DVI或HDMI编码数据时，就不符合DVI v1.0或HDMI v1.3a规格的电气要求。通过使用PTN3361B，芯片组供应商能够在多模式显示源器件上采用此类可配置I/O，允许在保持低芯片组I/O引脚数的同时支持多种显示标准。参见图1。
PTN3361B主高速差分通路具备符合DisplayPort标准v1.1和/或PCI Express标准v1.1电气规格的低摆幅自偏置差分输入，以及符合DVI v1.0和HDMI v1.3a电气规格的开漏电流导引差分输出。I²C总线通道会对DDC信号进行主动缓冲及电平变换以实现最佳电容隔离。其I²C总线控制块还通过向I²C总线指定的地址发出读取命令的预定代码序列来提供可选软件HDMI加密狗检测。PTN3361B还支持节电模式以最大程度减少无显示激活或连接时的电流消耗。
PTN3361B是一款功能齐全的HDMI及DVI电平位移器。其功能可与PTN3360B相媲美，但提供额外的功能，支持HDMI加密狗检测和主动DDC缓冲。对于HDMI加密狗，通过DDC通道支持HDMI加密狗检测是强制的，因此HDMI加密狗应用必须启用此功能，以依照DisplayPort互用性指南进行正确的操作。
PTN3361B通过单个3.3 V电源供电，耗电量小(典型为90 mW)且提供48端子HVQFN48封装。
sot619-1_3d
产品详情
特征
一般特点s
- 电源为3.3 V +- 10 pct
- ESD适应7 kV HBM、1 kV CDM
- 支持通过DDC/I²C总线通道的可选HDMI加密狗检测
- 节电模式(使用输出使能)
- 所有目的侧主链路、DDC和HPD端子上均有反电流安全设计
- 透明操作：无需重新定时或软件配置
- DisplayPort转HDMI适配器(必须启用DDET)
- 需要驱动长电缆的DisplayPort至DVI适配器
- DisplayPort转HDMI适配器(必须启用DDET)
- 需要驱动长电缆的DisplayPort至DVI适配器
高速TMDS电平位移
- 将四通道低摆幅AC耦合差分输入信号转换成符合DVI v1.0和HDMI v1.3a的开漏电流导引差分输出信号
- 引脚可编程预加强功能
- TMDS电平位移操作速率每通道高达1.65 Gbit/s(165 MHz字符时钟)
- 使用预加强功能的TMDS电平位移操作速率每通道高达2.25 Gbit/s(225 MHz字符时钟)
- 用于自偏置差分输入的集成50 Ω终端电阻
- 反电流安全输出可在器件电源关闭而监视器打开时禁止电流通过
- 禁用功能可关闭TMDS输入和输出并进入低功率状态
DDC电平位移
- 集成主动DDC缓冲和电平位移(3.3 V源侧至5 V目的侧)
- 目的侧DDC端口上的上升时间加速器
- 0 Hz至400 kHz I²C总线时钟频率
- 反电源安全目的侧端子可在电源关闭时或DDC未启用时禁止反驱动电流
HDMI加密狗检测支持
- 包含I²C从属ROM
- 以预定的字节序列响应DDC读取地址81h
- 通过引脚DDET启用的功能(必须依照DisplayPort互用性指南启用以进行正确操作)
HPD电平位移
- HPD非反相电平从目的侧的0 V位移至源侧的0 V，或从目的侧的5 V位移至源侧的3.3 V
- HPD目的输入上的集成200 kΩ下拉电阻保证在无显示器插入时为“输入低”
- HPD_SINK上的反电源安全设计可在电源关闭时禁止反驱动电流
部件编号包含： PTN3361BBS.
