带数据通路的QorIQ® P2040/P2041多核通信处理器
产品详情

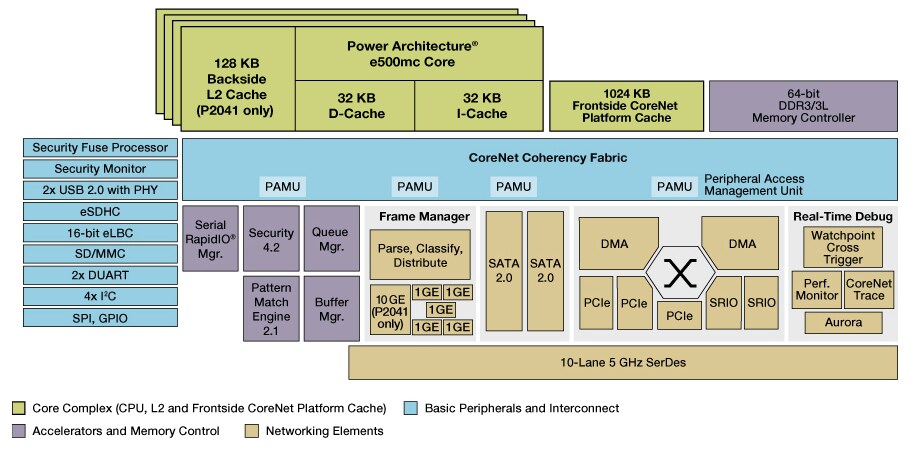

框图
特征
内核复合体
- 四核e500mc内核，频率可达1.2 GHz (P2040)和1.5 GHz (P2041)，带有32 KB I/D L1
- 每内核128 KB L2缓存(仅P2041)
- 带1 MB CoreNet平台缓存的CoreNet®交换结构
网络元件
- 10个SerDes通道，高达5 GHz，支持3个PCI Express® 2.0，两个串行RapidIO® (1.3+2.1)，5个SGMII，4个2.5 Gb/s的SGMII，XAUI (仅P2041)，两个串行ATA 2.0，Aurora调试端口
加速器和存储器控制
- 64位(带ECC则为72位) DDR3/3L存储控制器，数据频率高达1.2 GHz (P2040)和1.3 GHz (P2041)
- 硬件加速
- 帧管理器，进行数据包解析、分类和管控
- 队列管理器，进行调度和工作负载分配
- 模式匹配引擎，用于正则表达式搜索
- 安全模块，进行加密算法加速
- RapidIO消息管理器，用于9和11类消息传送
基本外设和互连
- SD/MMC，两个DUART，4个I²C，SPI，两个RGMII，两个USB 2.0带集成PHY，16位本地总线
- 783引脚FCPBGA封装，23 mm x 23 mm
其他特性
- 硬件管理程序，在内核之间进行安全的操作系统分区
- 可信引导功能，确保只有正确的代码被引导，且代码不能反向工程
对比表
| P2040 | P2041 | |
|---|---|---|
| 内核 | 4 | 4 |
| 内核频率 | 667至1.2 GHz | 1.2至1.5 GHz |
| L2缓存 | - | 128 KB/内核 |
| L3/平台缓存 | 1 MB | 1 MB |
| DDR3 | 1x 32/64位 | 1x 32/64位 |
| GbE | - | 5个1千兆以太网，1个10千兆以太网 |
| SERDES | 10通道 | 10通道 |
| 安全性 | 可信 | 可信 |
