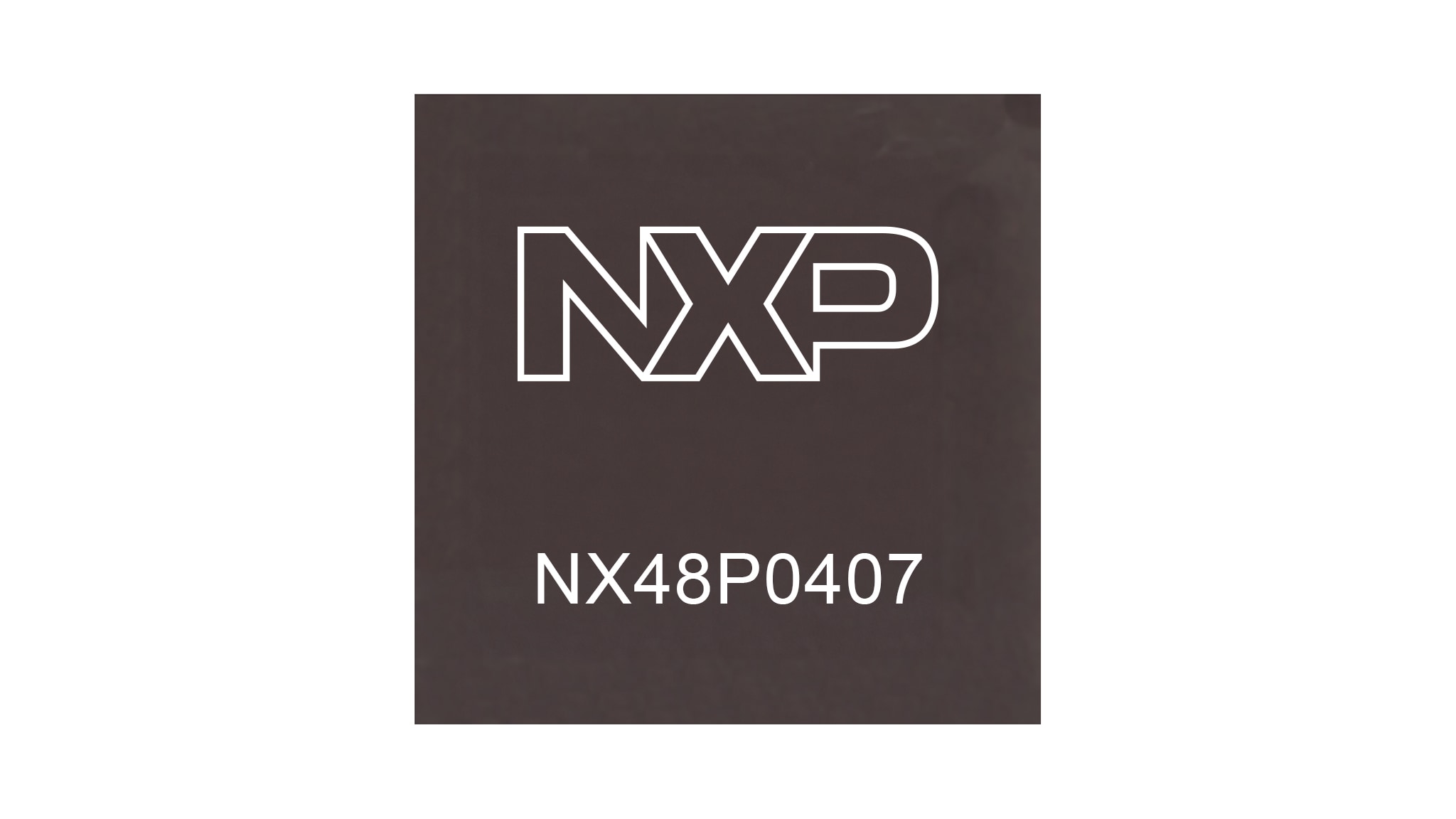

48V Type-C CC和SBU保护IC，用于USB PD3.1 EPR
NX48P0407是一款CC和SBU保护IC，可以避免Type-C接口的CC和SBU引脚上的短接VBUS损坏，适用于USB-PD EPR应用。USB Type-C允许VBUS电压通过PD 3.1协议增加到48V。由于Type-C连接器的接触引脚比微型USB连接器的接触引脚间距小25%，在机械扭曲和滑动连接器时，CC1/2和SBU1/2引脚可能会短接到48V的VBUS。NX48P0407在CON_CC1和CON_CC2引脚上集成了符合IEC61000-4-2标准的ESD保护，能够承受±15KV的空气放电和±8KV的接触放电，并设计为能够承受高达+80V的浪涌电压。
产品详情
特性
主要特性
- CC/SBU绝对最大额定电压高达60V
- 通过外部引脚连接集成CC死电池模式Rd
- CC OVP Ron=~250mΩ，3-dB带宽>20MHz
- SBU OVP Ron=~3.6Ω，3-dB带宽>200MHz
- 快速OVP响应<60ns
- CCx_HOST/SBUx_HOST的钳位电压
- 独立GPIO启用SBU路径
- 符合IEC-61000-4-2标准的接触±8kV ESD保护
- 符合IEC-61000-4-5标准、高达+80V的浪涌保护
- 超低待机静态电流：~40uA
- 封装：WQFN3x3-16
购买/参数
1 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | Application Voltage (V) | 渠道 | 状态 | 预算报价（不含税） | 封装类型 | 输入电压[最小到最大]（V） | VDC Absolute (Max) (V) | Isw (A) | RDSon (mohm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
48 | 1 x CC, 1 x SBU | 正常供应 | 10K @ CNY10.99 | HVQFN16 | 2.5 to 5.5 | 60 | 1.5 | 250, 3600 |
