PowerQUICC® III处理器具有TDM、DDR、PCI、PCIx Express®、RapidIO®、1 GB以太网、安全性、带UTOPIA的CPM
PowerQUICC® III结合了多功能单芯片集成微处理器和外设，用于各种控制器应用，特别适用于通信和网络产品。恩智浦PowerQUICC III系列处理器是新一代集成的通信处理器。PowerQUICC® III在器件运行的所有方面都提供更高的性能，包括更大的灵活性、扩展能力以及更高的集成度。
恩智浦领先的PowerQUICC III架构集成了两个处理模块。其中一个模块是高性能嵌入式e500内核。这个具有256 KB L2缓存的e500内核，基于Power Architecture®技术，提供前所未有的硬件和软件调试支持。第二个模块是通信处理器模块(CPM)。PowerQUICC® III的CPM可支持3个快速串行通信控制器(FCC)、两个多通道控制器(MCC)、4个串行通信控制器(SCC)、一个串行外设接口(SPI)以及一个I²C接口。
PowerQUICC® III还提供两个集成式10/100/1000以太网控制器、一个DDR SDRAM存储控制器、一个64位PCI-X/PCI控制器和一个RapidIO®互连选项。这种高集成度有助于简化电路板设计，为高端控制平台和数据平台应用提供大量带宽和性能。
产品详情

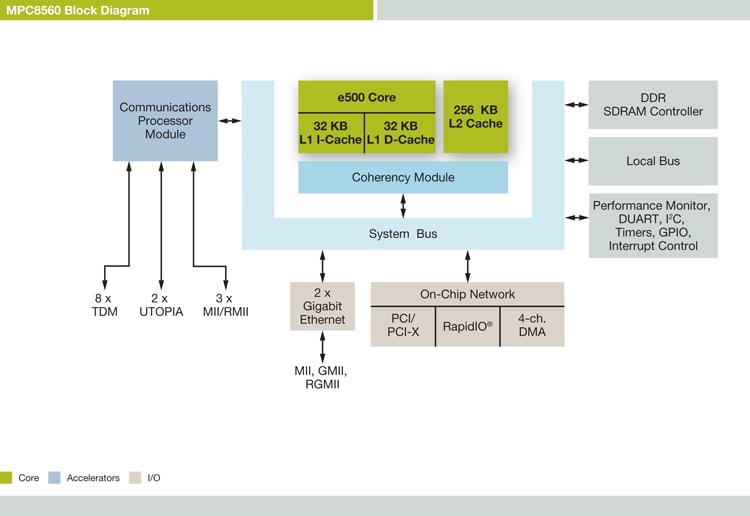

框图
特征
- CPM软件与先前的系列兼容
- 大于1 Gbps的总CPM带宽
- 32 KB双端口RAM
- 128 KB的ROM + 32 KB的RAM，用于协议微代码存储
- 两个UTOPIA 2级主/从端口，支持多PHY (一个可以是16位)
- 3个MII接口
- 8个TDM接口(T1/E1)，两个可连接到T3/E3的TDM端口
- 4个支持HDLC和SDLC、HDLC总线、UART、透传、BISYNC的SCC
- 3个FCC可支持：
- 高达155 Mbps ATM SAR-AAL0、AAL1、AAL2、AAL3/4、AAL5
- 10/100 Mbps以太网(最多3个)IEEE® 802.3X
- 45 Mbps HDLC/透明(最多3个)
- 两个MCC，每个支持128个全双工 64 kbps HDLC线路，共256个通道
- ATM传输汇聚层功能(8通道)
- 面向ATM (IMA)功能的集成式反向复用
