PowerQUICC® III模块化开发系统

  • 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改,恕不另行通知。如需了解其他信息,请联系支持人员或您的销售代表。

滚动图片以放大

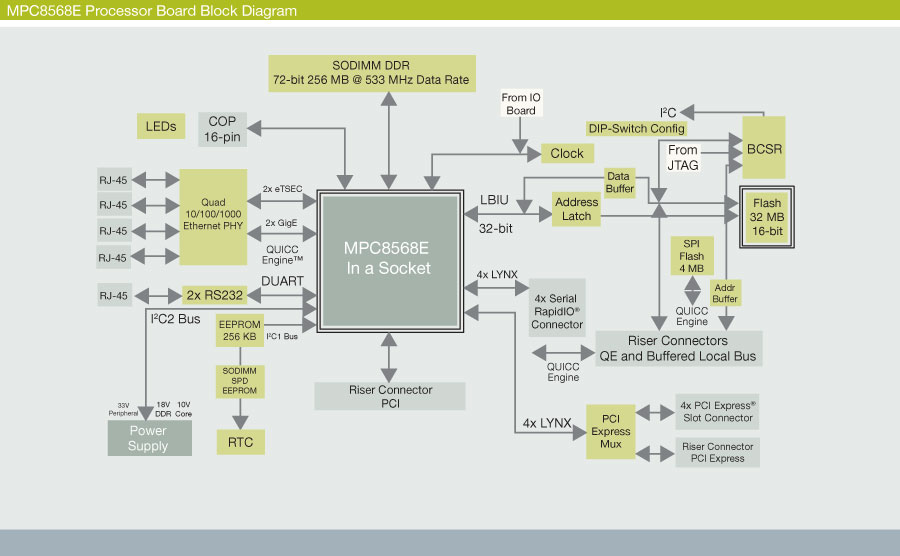

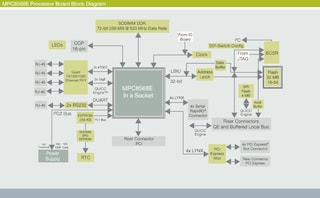

产品详情

特征

存储器

  • DDR2 SODIMM,533 MHz,72位,256 MB,支持8位ECC

数据连接

  • PCI卡边缘连接器支持使用附加适配器实现代理模式(兼容3.3V和5V)
  • PCI Express卡边缘连接器支持使用附加适配器实现代理模式
  • 通过PIB实现PCI主机模式
  • 用于QUICC Engine®的双10/100/1000 Mbit/s以太网端口(UCC1和UCC2)
  • 用于两个eTSEC的双10/100/1000 Mbit/s以太网端口
  • 连接至串行RapidIO连接器的4x SerDes
  • 4个SerDes,通过PCI Express复用器连接至PCI Express连接器,以支持主机或代理模式:
  • 支持代理模式的4个PCI Express卡边缘连接器可插入到PC中
  • 支持主机模式的4个PCI Express插槽连接器可接受标准(现成的) PCI Express卡

本地总线I/F:

  • 32位64 MB SDRAM存储器,133 MHz,焊在板上,支持奇偶校验
  • 一个插口中有16位32 MB NOR闪存
  • 地址锁存器、数据和控制缓冲器,用于支持PIB (及PMC板)上的慢速器件
  • FPGA BCSR

调试

  • 通过COP连接器调试端口接入

两个I2C总线

  • 用于256 Kb EEPROM、实时时钟(RTC)、SODIMM SPD EEPROM、BCSR和PIB的总线

3种运行模式:

  • 独立模式
  • PIB组合模式 - 插入PIB
  • PCI模式 - 通过PCI或PCI Express接口,作为高性价比的标准PC卡插入到PC中

支持

  • 支持MPC8568E,采用1023引脚FBGA 1 mm间距封装,在1.1V内核工作电压下运行频率高达1.33 GHz
  • 支持PCI - 32位和66 MHz

组件

  • 两个连接至DUART的RS-232收发器

支持QUICC Engine功能

  • 所有QUICC Engine信号在PIB上在PMC0和PMC1上都可用
  • 8个TDM端口,PIB上带PQ-MDS-T1卡(位于PMC0)
  • 2个DS3端口,PIB上有PQ-MDS-T1卡(位于PMC0)
  • 两个UTOPIA/POS 2级端口,8位/16位,支持多
  • PHY多器件,带PQ-MDS-QOC3卡,安装在PIB上(位于PMC0和PMC1)
  • PIB上有6个10/100 Mbit/s RMII以太网端口
  • 符合RoHS规范
  • 符合FCC标准
  • 符合CE标准

平台I/O板特性

  • AdvancedTCA规格:
    • 在AdvancedTCA机箱中运行,或以独立器件形式运行
    • 高速侧板接头,支持与系统电路板的连接
    • 4套PMC接头,支持PCI和QUICC Engine功能
  • QUICC Engine信号在两套PMC接头之间划分
  • 两套PMC接头可向两个ATM模块发送同时信号;
  • 每个ATM模块都有ADTEC接头
  • 一个PCI总线 - PCI作为32位PCI运行(在两个PMC插槽上)
  • 一个RS422端口
  • 4个带有RMII接口的10/100以太网PHY (共有8个可用,MPC8568E只用了4个)
  • 两个带有光纤接头的10/100/1000以太网端口
  • I2C用于执行BCSR读取和写入
  • 面向所有CE信号的逻辑分析器接头
  • 双48V输入电源
  • AdvancedTCA输入接头(ZONE-1)
  • 用于传输高速信号的背板接头(ZD Zone-2)
