带有DDR2、PCI、PCI Express®、SerDes、1 GB 以太网、SGMII和安全性的PowerQUICC® III处理器
MPC8544E PowerQUICC® III将高性能、卓越的集成以及整体低功耗独特地集于一身，适用于网络、通信及工业控制应用。
MPC8544E包含一个基于Power Architecture®技术的高性能e500处理器内核、性能增强的外设以及高速互连技术，以平衡处理器性能与I/O系统吞吐量，支持667 MHz至1.067 GHz的时钟速率。第三代PowerQUICC III处理器基于恩智浦90纳米(nm)绝缘硅(SOI)铜互连工艺技术，使处理器能够提供高性能、降低功耗。
MPC8544E处理器提供广泛的高速连接选项，包括支持SGMII的千兆以太网(GbE)接口和多个PCI Express®连接。对这些高速接口的支持可使到网络处理器和/或数据平台中的ASIC的连接具有高扩展性，而PowerQUICC® III则处理复杂的、计算要求苛刻的处理任务。MPC8544E还支持原有的PowerQUICC® III接口，例如PCI、I²C、双通用异步收发器(DUART)和本地总线连接。这些处理器还具有新一代双数据传输速率(DDR2)存储控制器，提供增强的GbE支持、v2 e500双精度浮点运算以及经过现场验证的90 nm PowerQUICC® III内置安全引擎。
主要优势
- 高集成度与高性能
- PowerQUICC® III系列内一致的编程模式
- 灵活的SoC平台可加快上市速度
- 简化的电路板设计
- 256 KB较大的L2缓存
- 高内部处理带宽
- 集成式DDR和DDR2存储控制器
- 两个支持SGMII的集成式以太网控制器(增强型TSEC)
- 256 KB较大的L2缓存
- 灵活的高速互连接口/多个PCI Express连接
- 支持32位PCI
- 内置安全引擎
产品详情

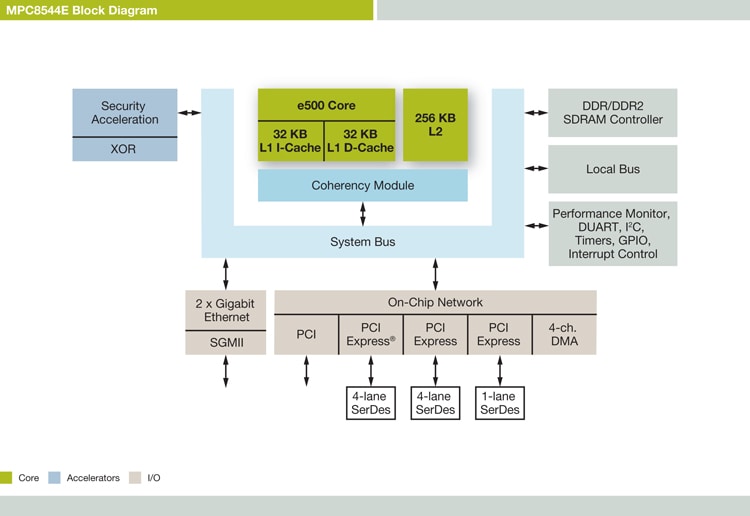

框图
特征
- 双调度超标量、7阶管道设计，带有乱序发出和执行
- 在1.0 GHz频率下提供2,240 MIPS (估算的Dhrystone 2.1)
- 36位物理寻址
- L1缓存--32 KB数据和32 KB指令缓存，提供线锁支持
- L2缓存--256 KB (8路集相联)；256/128/64/32 KB可用作SRAM
- L1和L2硬件一致性
- L2缓存，I/O事务处理可藏到L2缓存区域
- 200 MHz时钟速率(400 MHz数据传输数据)，64位，2.5V/2.6V I/O，DDR SDRAM
- 267 MHz时钟速率(高达533 MHz数据传输速率)，64位，1.8V I/O，DDR2 SDRAM
- TCP/UDP/IP校验和加速
- 高级QoS特性
- 32位PCI 2.2总线控制器(高达66 MHz、3.3V I/O)
- 133 MHz、32位、3.3V I/O、带有存储控制器的本地总线
部件编号包含： MPC8544CVJALFA, MPC8544CVJANGA, MPC8544CVJAQGA, MPC8544ECVJALFA, MPC8544ECVJANGA, MPC8544ECVJAQGA, MPC8544EVJALFA, MPC8544EVJANGA, MPC8544EVJAQGA, MPC8544EVJARJA, MPC8544EVTANGA, MPC8544EVTAQGA, MPC8544EVTARJA, MPC8544VJALFA, MPC8544VJANGA, MPC8544VJAQGA, MPC8544VJARJA, MPC8544VTALFA, MPC8544VTAQGA, MPC8544VTARJA.
