低功耗PowerQUICC® II Pro处理器，带DDR2、TDM、 PCI、安全功能、USB和带UTOPIA的QUICC Engine®
MPC8323E PowerQUICC® II Pro系列包括MPC8323E、MPC8323、MPC8321E和MPC8321。这一经济高效的通信处理器系列能满足小型办公室/家庭办公室(SOHO)、接入、IP服务和工业控制等多种应用的需求。与目前的PowerQUICC II处理器相比，它能提供更高的CPU性能、额外的功能和更快速的接口，并能满足上市时间、价格、功耗和电路板空间等重要要求。
内核复合体
MPC8323E包含一个配置独特的e300c2 (基于MPC603e)内核。这一版本的e300内核没有浮点运算单元(FPU)，它包括双整数单元和一个修改过的乘法指令。这些结构方面的增强特性允许并行执行更有效的操作，从而显著提高了性能。该内核还包括一个16 KB的L1指令、数据缓存和片上存储器管理单元(MMU)。MPC8323E还包括一个32位PCI控制器、4个DMA通道、一个灵活的本地总线和一个32位DDR-1/DDR-2 SDRAM存储器控制器。
QUICC Engine®技术
QUICC Engine通信引擎的全新单RISC版本构成了MPC8323E的网络能力核心。 QUICC Engine模块包含几个外设控制器和一个32位单RISC控制器。独特的微代码包支持网络端口转换(NAT)、防火墙、IPsec和高级服务质量(QoS)。协议支持由该器件的主要动力组件—统一通信控制器(UCC)提供。5个UCC，每一个都可以支持一系列通信协议：
- 10/100 Mbps以太网
- 同步传输模式(ATM)支持OC-3速度
- 串行ATM
- 多物理层(PHY) ATM
- 高级数据链路控制(HDLC)
- 时分复用(TDM)
- 二进制同步通信协议(BISYNC)
- UCC也可支持USB 2.0 (全速/低速).
此外，QUICC Engine还支持通用测试和运行 PHY接口，用于ATM (UTOPIA)第二层，提供多达31个多物理层。
硬件安全引擎
MPC8323E和MPC8321E上的安全引擎(SEC2.2)允许CPU密集型加密运算从主CPU内核上分载。安全处理加速器能为DES、3DES、高级加密标准(AES)、安全散列算法(SHA)-1和MD-5算法提供硬件加速。
系统接口单元
MPC8323E系列包括一个32位双倍数据传输速率(DDR)-1/DDR/2存储控制器、一个 32位外设组件互联(PCI)控制器、一个16位本地总线和4个直接存储器存取(DMA)通道。
典型应用
- 住宅网关
- SOHO网络
- VPN路由器
- 接入点
- DSLAM线路卡
- 工业控制
- 测试与测量设备
产品详情

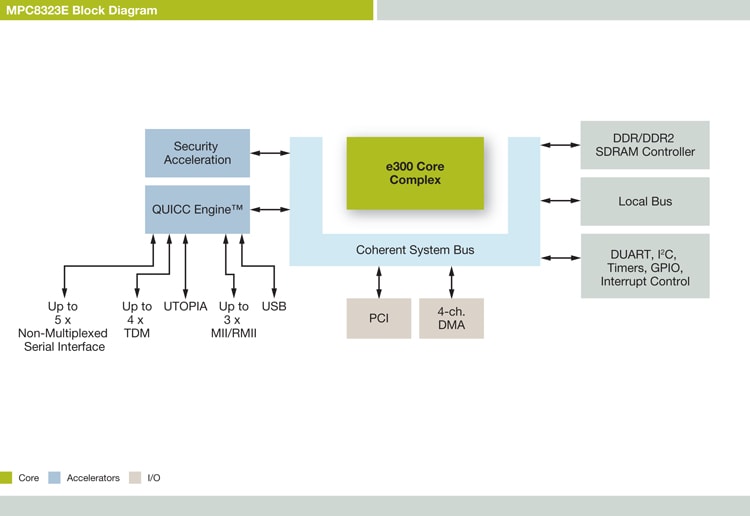

框图
特征
- e300内核基于Power Architecture®技术，带有双整数单元，允许并行运行更高效的操作，从而显著提高了性能。
- 单RISC QUICC Engine®通信模块支持可编程协议终端和网络接口终端来满足不断演进的协议标准，为下一代设计提供可满足未来需求的解决方案。
- 单平台架构支持IP分组网络和ATM网络的融合。
- DDR-1/DDR-2存储控制器—一个32位接口，运行频率高达266 MHz，支持DDR-1和DDR-2。
- 外设接口包括32位66 MHz PCI、16位66 MHz本地总线接口和USB 2.0 (全速/低速)
- 安全引擎为控制和数据平台安全协议提供加速
- 软件与基于上一代PowerQUICC®处理器的设计高度兼容，具有向下兼容性，软件也更容易迁移。
部件编号包含： MPC8323ECVRADDCA, MPC8323ECVRAFDCA, MPC8323EVRADDCA, MPC8323EVRAFDCA, MPC8323VRAFDCA.
对比表
PowerQUICC II Pro系列对比
| MPC8321 | MPC8321E | MPC8323 | MPC8323E | |
|---|---|---|---|---|
| 浮点运算单元 | 0 | 0 | 0 | 0 |
| 硬件安全性 | 无 | Sec 2.2 | 无 | Sec 2.2 |
| UTOPIA I/F (8-bit) | 无 | 无 | 有 | 有 |
| I²C | 1 | 1 | 1 | 1 |
| QMC支持 | 64kbps时高达64通道 | 64kbps时高达64通道 | 64kbps时高达64通道 | 64kbps时高达64通道 |
| 存储器控制器(无ECC) | 32位266 MHz DDR1/DDR2 | 32位266 MHz DDR1/DDR2 | 32位266 MHz DDR1/DDR2 | 32位266 MHz DDR1/DDR2 |
| QUICC Engine RISC单元 | 1 | 1 | 1 | 1 |
| QUICC Engine频率增高 | 最高200 MHz | 最高200 MHz | 最高200 MHz | 最高200 MHz |
| 以太网 | 最多3 - 10/100个 | 最多3 - 10/100个 | 最多3 - 10/100个 | 最多3 - 10/100个 |
| PCI | 32位，频率最高为66 MHz | 32位，频率最高为66 MHz | 32位，频率最高为66 MHz | 32位，频率最高为66 MHz |
| 本地总线 | 16位，频率最高为66 MHz | 16位，频率最高为66 MHz | 16位，频率最高为66 MHz | 16位，频率最高为66 MHz |
| UART | 2 | 2 | 2 | 2 |
| USB | USB 2.0 FS/LS | USB 2.0 FS/LS | USB 2.0 FS/LS | USB 2.0 FS/LS |
| L1 I/D缓存 | 16KI/16KD | 16KI/16KD | 16KI/16KD | 16KI/16KD |
| 整数单元 | 2 | 2 | 2 | 2 |
| TDM I/F | 最多4 – 32通道，有QMC | 最多4 – 32通道，有QMC | 最多4 – 32通道，有QMC | 最多4 – 32通道，有QMC |
| 封装 | 516-PBGA | 516-PBGA | 516-PBGA | 516-PBGA |
| 内核频率 | 266/333 | 266/333 | 266/333 | 266/333 |
| 内核 | e300c2 | e300c2 | e300c2 | e300c2 |
