- PowerQUICC处理器
- Low-Power PowerQUICC® II Pro Processor with DDR2, TDM, PCI, Security, USB, QUICC Engine®
低功率PowerQUICC® II Pro处理器，带DDR2、TDM、 PCI、安全功能、USB和QUICC Engine®
MPC8321E PowerQUICC® II Pro是高性价比的MPC8323E系列网络通信处理器的一员，可满足小型办公室/家庭办公室（SOHO）、接入、 IP服务和工业控制等应用的需求。 与目前的PowerQUICC II处理器相比，它能提供更高的 CPU 性能、额外的功能和更快速的接口，并能满足上市时间、价格、功耗和电路板空间等重要要求。

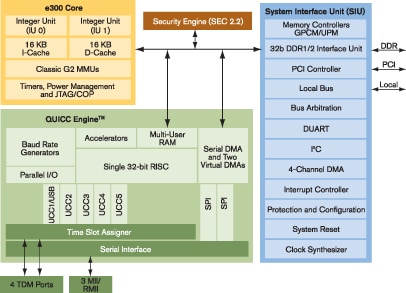

内核复合体
MPC8321E包含一个配置独特的 e300c2 (基于MPC603e)内核。这一版本的 e300 内核没有浮点运算单元 (FPU)，它包括双整数单元和一个修改过的乘法指令。这些结构方面的增强特性允许并行执行更有效的操作，从而显著提高了性能。该内核还包括一个 16 KB 的 L1 指令、数据缓存和 片上存储器管理单元 (MMU)。MPC8321E还包括一个32位PCI控制器、4个DMA通道、一个灵活本地总线和一个32位DDR-1/DDR-2 SDRAM存储控制器。
QUICC Engine技术
全新单RISC版本的QUICC Engine 通信引擎构成了MPC8321E的网络能力核心。QUICC Engine®模块包含多个外设控制器和一个单个32位精简指令集计算(RISC)控制器。独特的微代码包支持NAT、Firewall、IPSec和高级服务质量(QoS)。协议支持由该器件的主要动力组件——统一通信控制器 (UCC) 提供。5个UCC，每一个都可以支持一系列通信协议：
- 3个 10/100 Mbps 以太网
- 高级数据链路控制(HDLC)
- 4个时分复用(TDM)
- 二进制同步通信协议(BISYNC)
- UCC也可支持USB 2.0 (全速/低速)
硬件安全引擎
MPC8321E上的安全引擎(SEC 2.2)允许CPU密集型加密运算从主CPU内核上卸载。安全处理加速器能为DES、3DES、高级加密标准(AES)、安全散列算法(SHA)-1和MD-5算法提供硬件加速。
系统接口单元
MPC8321E系列包括一个32位双倍数据传输速率(DDR)-1/DDR/2存储控制器、一个32位外设组件互联(PCI) 控制器、一个16位本地总线和4个直接存储器存取(DMA)通道。
典型应用
- 住宅网关
- SOHO网络
- VPN路由器
- 接入点
- DSLAM线路卡
- 工业控制
- 测试与测量设备
产品详情
特征
- e300 内核带双整数单元，确保能并行执行更有效率的操作，从而显著提高了性能。
- 单RISC QUICC Engine®通信模块支持可编程协议终端和网络接口终端来满足不断演进的协议标准，为下一代设计提供可满足未来需求的解决方案。
- DDR-1/DDR-2存储控制器 - 一个 32 位接口，运行频率高达 266 MHz ，支持 DDR-1 和 DDR-2。
- 外设接口包括32 位 66 MHz PCI、16 位 66 MHz 本地总线接口和 USB 2.0（全速/低速）
- 安全引擎为控制和数据平台安全协议提供加速。
- 软件与基于上一代PowerQUICC®处理器的设计高度兼容，具有向下兼容性，软件也更容易迁移。
部件编号包含： MPC8321ECVRADDCA, MPC8321ECVRAFDCA, MPC8321EVRADDCA, MPC8321EVRAFDCA, MPC8321VRAFDC.
对比表
PowerQUICC II Pro系列对比
| MPC8321 | MPC8321E | MPC8323 | MPC8323E | |
|---|---|---|---|---|
| 浮点运算单元 | 0 | 0 | 0 | 0 |
| 硬件安全性 | 无 | Sec 2.2 | 无 | Sec 2.2 |
| UTOPIA I/F (8-bit) | 无 | 无 | 有 | 有 |
| I²C | 1 | 1 | 1 | 1 |
| QMC支持 | 64kbps时高达64通道 | 64kbps时高达64通道 | 64kbps时高达64通道 | 64kbps时高达64通道 |
| 存储器控制器(无ECC) | 32位266 MHz DDR1/DDR2 | 32位266 MHz DDR1/DDR2 | 32位266 MHz DDR1/DDR2 | 32位266 MHz DDR1/DDR2 |
| QUICC Engine RISC单元 | 1 | 1 | 1 | 1 |
| QUICC Engine频率增高 | 最高200 MHz | 最高200 MHz | 最高200 MHz | 最高200 MHz |
| 以太网 | 最多3 - 10/100个 | 最多3 - 10/100个 | 最多3 - 10/100个 | 最多3 - 10/100个 |
| PCI | 32位，频率最高为66 MHz | 32位，频率最高为66 MHz | 32位，频率最高为66 MHz | 32位，频率最高为66 MHz |
| 本地总线 | 16位，频率最高为66 MHz | 16位，频率最高为66 MHz | 16位，频率最高为66 MHz | 16位，频率最高为66 MHz |
| UART | 2 | 2 | 2 | 2 |
| USB | USB 2.0 FS/LS | USB 2.0 FS/LS | USB 2.0 FS/LS | USB 2.0 FS/LS |
| L1 I/D缓存 | 16KI/16KD | 16KI/16KD | 16KI/16KD | 16KI/16KD |
| 整数单元 | 2 | 2 | 2 | 2 |
| TDM I/F | 最多4 – 32通道，有QMC | 最多4 – 32通道，有QMC | 最多4 – 32通道，有QMC | 最多4 – 32通道，有QMC |
| 封装 | 516-PBGA | 516-PBGA | 516-PBGA | 516-PBGA |
| 内核频率 | 266/333 | 266/333 | 266/333 | 266/333 |
| 内核 | e300c2 | e300c2 | e300c2 | e300c2 |
