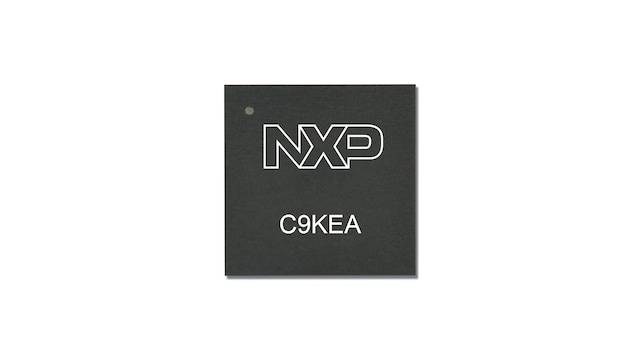

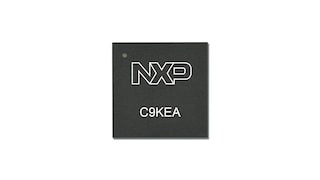

超高可靠性C9KEA汽车微控制器（MCU），基于Arm®Cortex®-M0+内核
- 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。
恩智浦致力于加强供应链的抗风险能力, 现推出首款系列产品C9KEA MCU。借助已在中国建立的制造能力与技术储备, 恩智浦将持续提供符合全球质量标准且为本地市场量身定制的产品。
恩智浦推出为中国市场量身定制的C-line系列产品, 在本地化的供应链体系中, 提供出色的产品质量。
Kinetis® C9KEA系列32位Arm® Cortex® MCU适用于大量汽车和工业应用。Kinetis C9KEA系列是广泛的Arm生态合作体系的入门级产品, 并具有以下特色：
- 低功耗Arm Cortex-M0+内核和8-128KB嵌入式闪存
- 具备出色的EMC/ESD兼容性, 能够适应高温环境, 并且辐射排放较低
- 提供可扩展、稳定可靠的高性能解决方案, 适合成本敏感型汽车应用
- 拥有丰富的参考设计、工具和应用笔记, 能够帮助您加快设计开发速度, 加快产品上市速度。
产品详情
特性
性能
- 高达48MHz Arm Cortex M0+内核
- 单周期32位x32位乘法器
存储器
- 内置高达128K闪存
- 高达256B EEPROM
- 高达16K RAM
时钟
- 外部振荡器（OSC）
- 内部时钟源（ICS）
系统功能
- 电源管理模块（PMC）具有三种模式：运行、等待、停止
- 带复位或中断功能的低电压检测（LVD），可选择的跳变点
- 带独立时钟源的看门狗（WDOG）
- 可编程循环冗余校验模块（CRC）
- 串行电路调试接口（SWD）
- SRAM位带别名区（BITBAND）
- 位操作引擎（BME）
通信接口
- 多达2个SPI模块
- 多达3个UART模块
- 多达两个I²C模块
- 一个CAN模块
多个定时器
- 一个6通道FlexTimer/PWM（FTM）
- 两个双通道FlexTimer/PWM（FTM）
- 一个双通道周期中断定时器（PIT）
- 一个脉宽定时器（PWT）
- 一个实时时钟（RTC）
模拟模块
- 一个16通道12位SAR ADC，带有内部带隙参考通道，在停止模式下运行，可选择的硬件触发器（ADC）
- 两个模拟比较器，内含一个6位DAC和可编程参考输入（ACMP）
系列对照表
| 器件 | 闪存 | RAM | EEPROM | 频率 | MSCAN | SCI | SPI | ADC | Flex-Timer | IIC | 通用IO | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C9KEAZN8 | 8K | 1K | 模拟 | 48MHz | 0 | 1 | 1 | 12ch 12bit | 6ch+2ch 16bit | 1 | 多达22个 | 16TSSOP/24QFN |
| C9KEAZN16 | 16K | 2K | 256B | 40MHz | 0 | 3 | 2 | 16ch 12bit | 6ch+2ch+2ch 16bit | 2 | 多达57个 | 32/64LQFP |
| C9KEAZN32 | 32K | 4K | 256B | 40MHz | 0 | 3 | 2 | 16ch 12bit | 6ch+2ch+2ch 16bit | 2 | 多达57个 | 32/64LQFP |
| C9KEAZN64 | 64K | 4K | 256B | 40MHz | 0 | 3 | 2 | 16ch 12bit | 6ch+2ch+2ch 16bit | 2 | 多达57个 | 32/64LQFP |
| C9KEAZ64 | 64K | 8K | 模拟 | 48MHz | 1 | 3 | 2 | 16ch 12bit | 6ch+2ch+2ch 16bit | 2 | 多达58个 | 64 LQFP |
| C9KEAZ128 | 128K | 16K | 模拟 | 48MHz | 1 | 3 | 2 | 16ch 12bit | 6ch+2ch+2ch 16bit | 2 | 多达58个 | 64 LQFP |
C9KEA常见问题解答
什么是C-line？
C-line是一个方便用户识别部分恩智浦汽车产品的项目，这些产品专为中国市场量身定制，同时保持了恩智浦的全球品质。
使用 C-line 产品对OEM商有什么好处？
使用C-line产品可以让OEM商放心，因为这些产品符合恩智浦的本地化标准，并且提高了供货抗风险能力。
C-line项目有哪些产品？
目前部分KEA产品已经加入C-line项目，预计明年将扩展至部分MagniV产品。此外，我们也在根据客户的兴趣与反馈，不断评估将项目扩展到其他产品系列的可能性，例如S32K3。
谁可以购买C-line产品？
C-line项目将作为一种替代或补充的产品方案，提供给汽车 OEM商，并附带有关供货保障的条款和条件（T&C）。
恩智浦的本地化标准是什么？
恩智浦考虑了多个因素，但主要的是基于中国的前端制造和针对中国市场特定需求、标准和用例量身定制的功能。
我想了解更多有关C-line 产品和相关供应保障条款和条件的信息，应该联系谁？
请拨打您所在地区恩智浦销售代表的电话，获取更多有关 C-line 的信息。
