数字信号控制器
产品详情

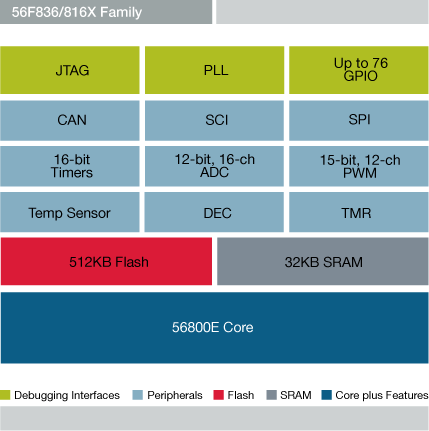

框图
特征
- 片上存储器包括高速易失性和非易失性组件：
- 512 KB程序闪存
- 4 KB程序RAM (836X器件)
- 32 KB数据RAM
- 32 KB数据闪存(836X器件)
- 32 KB引导闪存
- 存取4MB片外程序存储器和32MB数据存储器
- 执行频率为60 MHz时可达60 MIPS
- 芯片选择逻辑提供连接ROM和SRAM的无缝接口
- 具备JTAG/EOnCE，可实现隐性实时调试
- 4个12位模数转换器(ADC)
- 温度传感器
- 两个FlexCAN (兼容CAN 2.0 B版本)
- 两个串行通信接口(SCI)
- 两个串行外设接口(SPI)
- 两个专用外部中断引脚
- 软件可编程锁相环
- 多达76个通用IO引脚
