1. 快速入门
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装设备，采用成熟的高容量技术。恩智浦产品能够延长电池使用寿命，缩小设备尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。
本页面将指导您完成设置和使用FRDM- XS2410EVB评估板的过程。
1.1 套件内含物/装箱单
FRDM-XS2410EVB内含物包括：
- 组装和测试好的FRDM-XS2410EVB板，放在防静电袋中。
- 电源接头2x1，用于电源
- 电源接头5x1，用于输出和接地
- 板上安装的跳接线
- 快速入门指南
1.2 其他硬件
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- 工作范围为0 V至60 V的电源和高达10 A的DC电流
1.3 Windows PC工作站
此评估板需要Windows PC工作站。在使用此套件时，满足这些最低规格便可产生很好的效果。
- 基于USB的计算机，支持Windows 7或Windows 10
1.4 用户手册
有关推荐组件和板配置的更多详细信息，请参见UM11313，FRDM-XS2410EVB评估板 - 用户指南。
2. 硬件介绍
2.1 板特性
- 0 V至60 V的VBAT电源接头(插孔和Phoenix)
- 室温下，每通道4个高边输出100mΩ，最高2.5 A
- VDD引脚的5.0 V电源调节器
- 手动开关，用于在安全模式下进行直接输入控制
- Limp按钮可从外部强制进入安全模式
- LED可显示输出状态、VDD电源或FAULTB IRQ引脚中的警告和故障
- 4个用于连接兼容硬件的接头(FRDM-KL25Z、S32K144或Arduino R3)
- 在驱动电感负荷、VDD连接或MCU电源时用于启用LED和空转二极管的跳线
2.2 板说明
该套件的主要目的是对板进行编程，并评估MC33XS2410的所有不同特性以及电源和实际负载。
FRDM-XS2410EVB可以灵活地使用此设备的所有功能，并在应用的主要部分进行测量。通过兼容的引脚输出，FRDM-XS2410EVB可以与FRDM-KL25Z MCU或S32K144EVB Freedom板对接。
加载FlexGUI软件后，评估板允许以读写模式访问寄存器、设备配置并监测关键诊断参数。可通过接头连接电源输出，还可以使用测试点探测某些信号。一些LED会显示输出状态，例如VDD电源或FAULTB引脚上的警告/ IRQ故障。
2.3 板组件

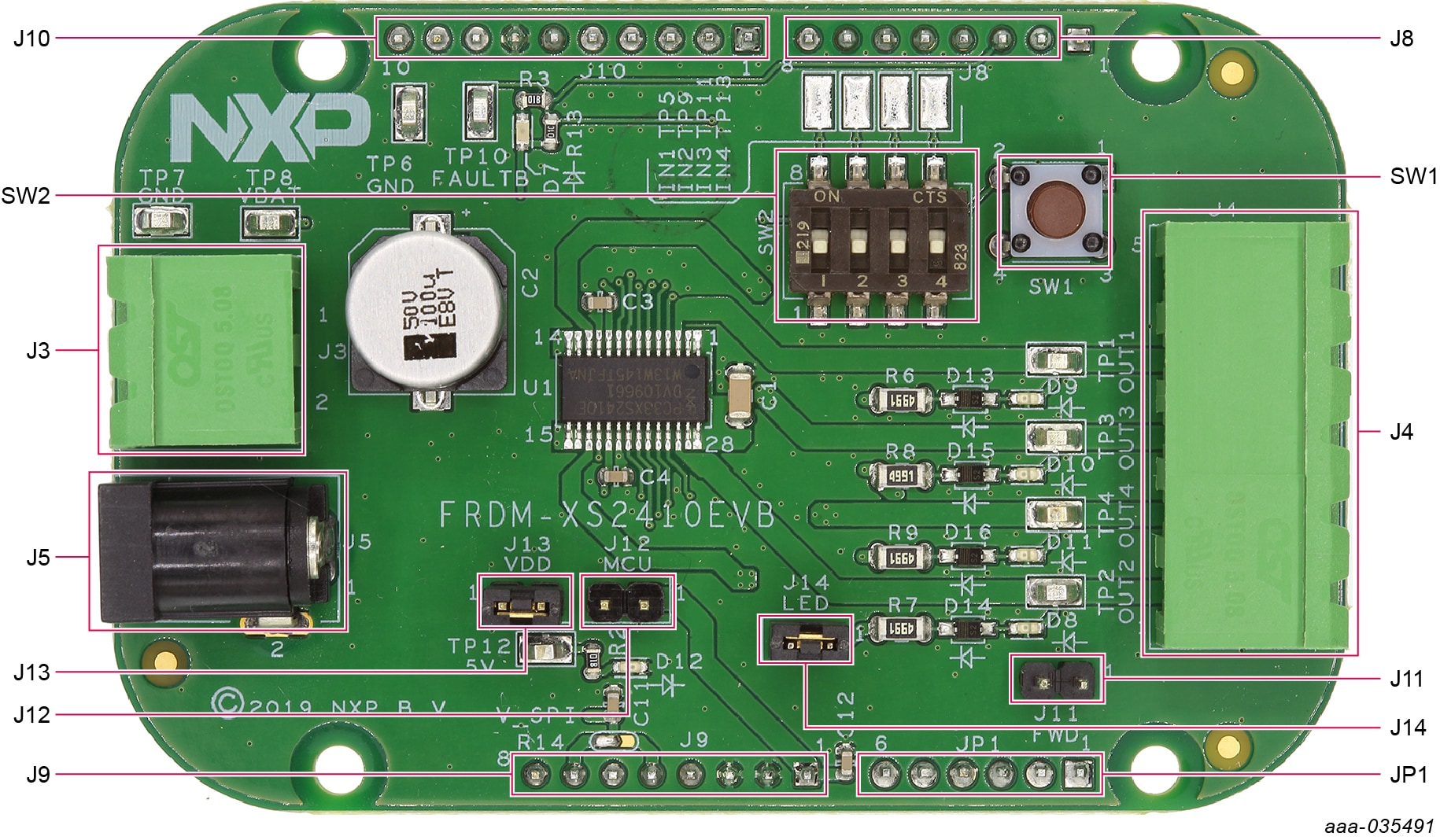

FRDM-XS2410EVB评估板概述
表1. 评估板组件描述
| 输出名称 | 说明 | 输出 |
| J3 | VBAT电源(和GND)接头 | - |
| J4 | 输出1、输出2、输出3、输出4 (和AGND)接头 | - |
| J5 | VBAT电源(和AGND) DC插孔 | - |
| J8 | 1x8 Freedom板接头 | - |
| J9 | 1x8 Freedom板接头 | - |
| J10 | 1x10 Freedom板接头 | - |
| J11 | 输出空转路径跳线 | 打开 |
| J12 | 5.0 V VDD到MCU的跳线 | 打开 |
| J13 | 5.0 V VDD到Q100的跳线 | 打开 |
| J14 | 输出LED跳线 | 短 |
| JP1 | 1x6 Freedom板接头 | - |
| SW1 | LHM (安全模式)的按钮 | - |
| SW2 | 4个ON/OFF开关，用于直接输入1、输入2、输入3和输入4 | 关 |
2.4 支持其他板
有关推荐组件的更多详细信息，请参见UM11313，FRDM-XS2410EVB评估板 - 用户指南。

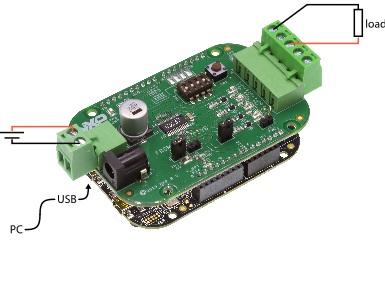

3. 配置硬件
要配置硬件，请完成以下步骤：
- 将FRDM-XS2410EVB连接至MCU (FRDM-KL25Z或S32K144EVB)。
- 将直流电源设置为J3或J5。
- 使用所提供的USB线缆将Windows PC USB端口连接到选定的MCU。
- 将直流电源设置为3.0 V和60 V之间，并将其打开。
- 将负载连接到J4接头。
- 可以使用SW2 DIP开关按SW1来接通负载。
该板可以与FlexGUI软件一起用于评估，也可以与软件驱动程序一起用于开发。
- 如需了解FlexGUI软件的用途，请参见FRDM-XS2410EVB的专用用户指南，网址为https://www.nxp.com/docs/en/user-guide/UM11301.pdf。
- 如需获得XS2410相关的软件驱动程序、软件示例和文档，请访问https://www.nxp.com/docs/en/user-guide/UM11182.pdf。
3.1 支持其他板
有关硬件配置的更多详细信息，请参见UM11313，FRDM-XS2410EVB评估板 - 用户指南。
4. 安装软件
4.1 准备图形用户界面操作环境
UM11301是FRDM-XS2410EVB的专用FlexGUI用户手册，介绍了有关MCU的所有安装详细信息和软件更新。
4.2 启动FlexGUI应用
使用flexgui-app-des-q100启动FlexGUI应用后，FlexGUI启动器将显示支持的MCU和通信协议。选定了板后，GUI启动。

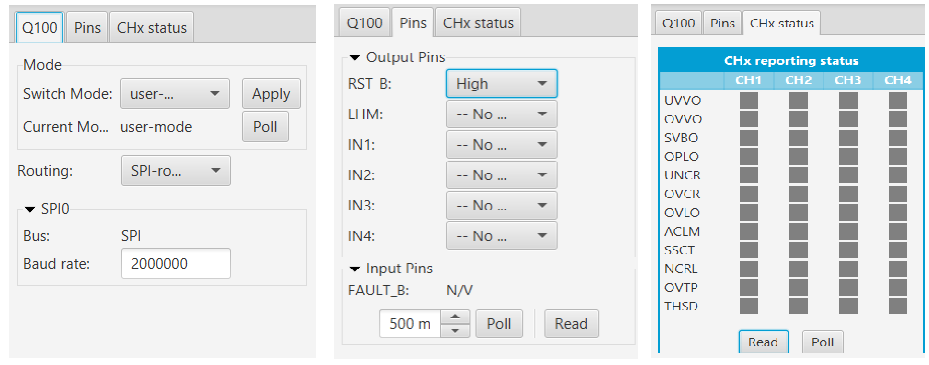

4.3 FlexGUI工作区和特性
首次启动时，FlexGUI以用户模式启动。
GUI的左下方区域显示3个选项卡：
- Q100用户可以使用“切换模式”下拉列表，然后点击Apply来切换到“看门狗关闭”模式。. SPI频率也可能发生变化。
- 引脚：“引脚”选项卡允许直接控制各种设备输入(IN和LHM)并读取设备输出(FAULT_B)。
- CHx状态：CHx选项卡允许读取或轮询来自4个通道的不同警告和故障。
4.4 支持其他板
有关软件的更多详细信息，请参见UM11313，FRDM-XS2410EVB评估板 - 用户指南。
开始嵌入式应用开发。
5. 了解详情
5.1 产品汇总页
PF1550的产品汇总页位于http://www.nxp.com/XS2410。
5.2 工具汇总页
FRDM-XS2410EVB板的工具汇总页位于https://www.nxp.com/FRDM-XS2410EVB。
该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门提供适用于使用FRDM-XS2410EVB板的快速参考信息，包括可下载资产。
5.3 参考资料
除了我们的XS2410：4路100mΩ/双路50mΩ，3.0 V至60 V高边开关页面，你可能还想访问：
应用页面：
硬件页面：
软件页面：
5.4 购买板

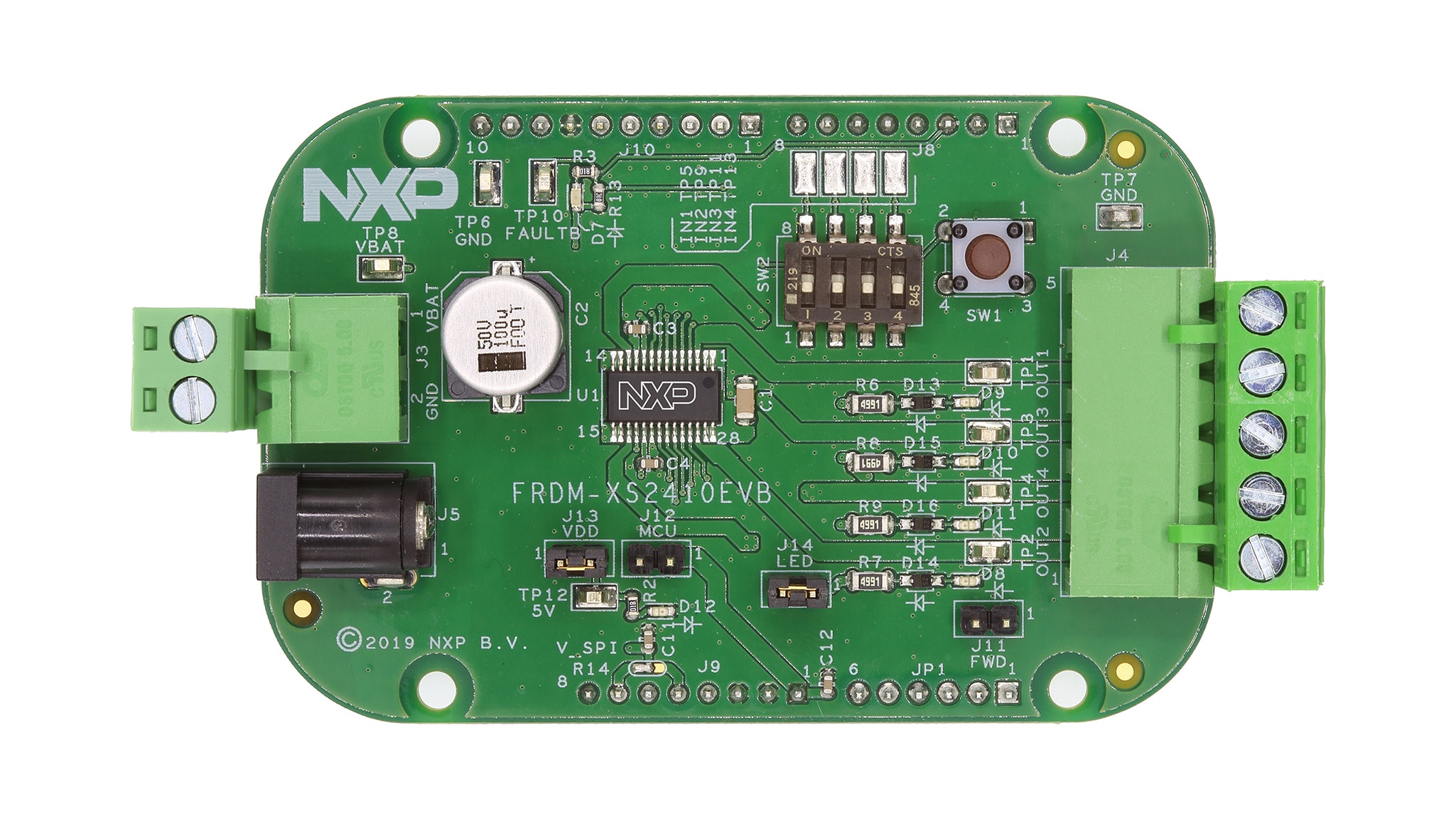

FRDM-XS2410EVB:采用了XS2410的评估板
