FRDM-XS2410EVB: XS2410 Freedom评估板 - 4路高边100 mOhm，带有智能特性和诊断功能

FRDM-XS2410EVB

滚动图片以放大

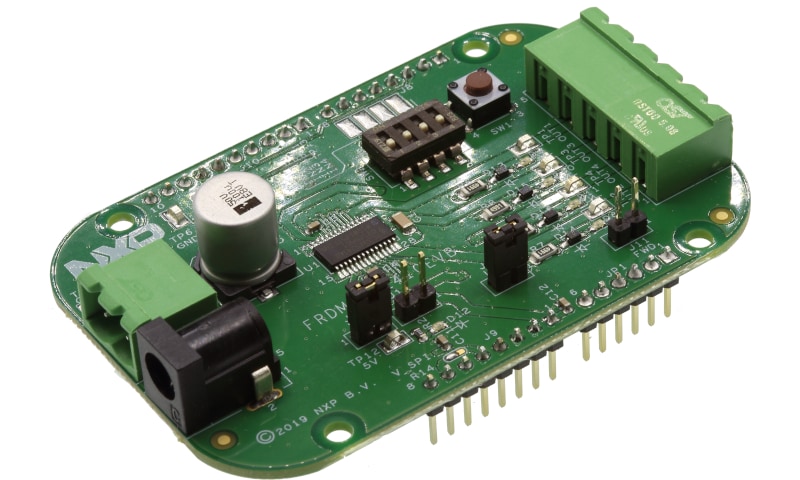

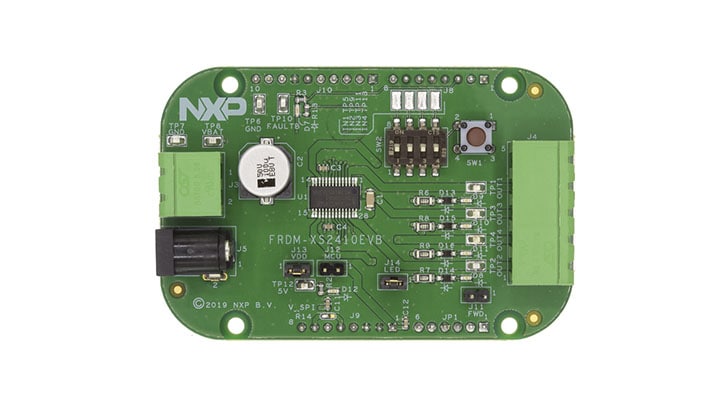

FRDM-XS2410EVB Freedom板是一种低成本、易于使用的评估板，它使用户能够执行嵌入式XS2410的所有功能。XS2410是一款智能高边开关设备，有四个受完全保护的可配置的输出，可为每个输出提供2 A的连续电流。FRDM-XS2410EVB还内置了电源接头和特定的接头，与FRDM-KL25Z、S32K144EVB和Arduino®兼容，让用户能够控制4种不同类型的负载。

该评估板与用于友好评估的FLEXGUI软件或软件驱动程序和示例代码一起使用，以简化开发。

产品详情

支持的器件

电源管理

高边开关

  • XS2410: 4路100 ΜΩ/双路50ΜΩ，3.0V至60V高边开关

特征

MC33XS2410

  • 4个高边通道
  • 工作电压范围：3.0 V至60 V
  • 16位SPI控件，运行频率高达10 MHz
  • 面向PWM的内置时钟，运行频率高达1 kHz
  • PI PWM闭环电流调节
  • 嵌入式A/D转换器，用于I/V/T监测

FRDM-XS2410EVB

  • 两个高达60 V的电源输入
  • 4个受保护的输出，每通道两个A|DC
  • 用于连接KL25z或S32K144 MCU的接头
  • 指示输出状态、VDD或故障状态的LED
  • 通过DIP开关实现的直接输入控制

Arduino R3

  • 可通过兼容Arduino R3的I/O接头轻松访问MCU输入/输出

软件支持与应用开发

  • MCUXpressor SDK
  • MCUXpressor IDE
  • S32K design studio
  • FLEXGUI

购买选项

FRDM-XS2410EVB-Image

点击展开

  • FRDM-XS2410EVB

  • Freedom Evaluation Board for XS2410 - Quad High Side 100 mOhm with Smart Features and Diagnostics.

    • FRDM-XS2410EVB
    • 2个电源接头
  • CNY 525.33
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
