EK-5744P快速入门

上次修改时间： 2019-03-24 00:18:00支持 miriac™ EK-5744P评估套件

本文档内容

  • 1

    构建设置

  • 2

    获取软件

  • 3

    创建、构建和调试

购买 miriac™ EK-5744P评估套件

本文档内容

1. 构建设置

Miriac™-EK5744功能安全套件快速入门。

Miriac™-EK5744是恩智浦提供的基于MPC5744P的功能安全套件，由恩智浦与Microsys携手打造。此套件采用以安全为导向的设计方法，包含硬件冗余和故障安全机制等功能。您可以将这种硬件设计应用到您自己的安全系统中。让我们开始试用Miriac-EK5744！您可以观看短片中的演示，也可以按照下列详细步骤进行操作。

Current Time 0:00
Duration 2:47
Loaded: 5.96%
Stream Type LIVE
Remaining Time 2:47

1x
  • Chapters
  • descriptions off, selected
  • captions off, selected
  • en (Main), selected

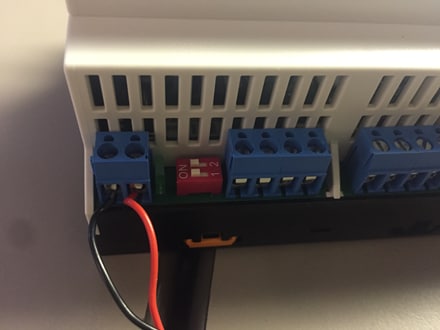

1.1 将套件连接电源

Miriac-EK5744的处理器和SBC由下图所示的端口供电。使用一字螺丝刀将两根引线固定在端子上。接地引线接左侧，12-24V输入电源接右侧。要实现全部功能，最好使用20V供电电压。可以使用电源适配器或DC电源。

GS-EK5744-1.1

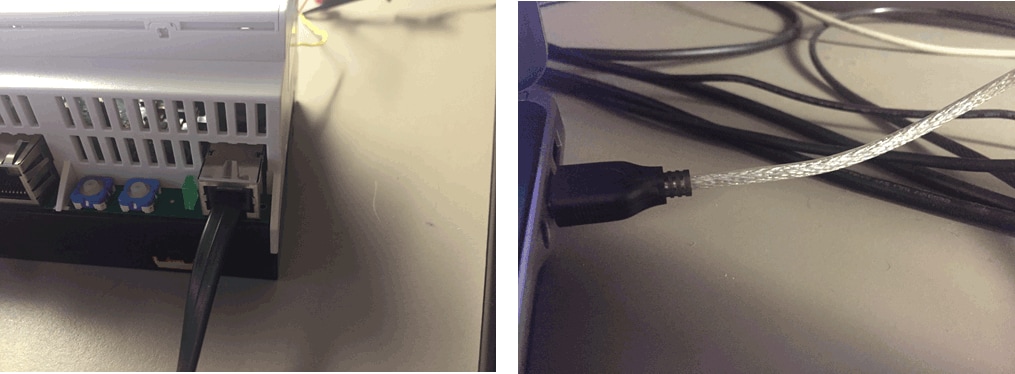

1.2 连接UART

将USB适配器插入UART终端，将USB插入计算机。这样连接后，Miriac-EK5744就能够在计算机上显示控制台消息。

GS-EK5744-1.2

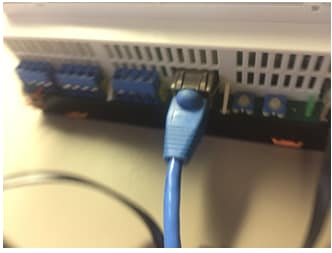

1.3 连接以太网

Miriac-EK5744需要采用DHCP(动态主机配置协议)连接。在以太网端口中插入支持网络的以太网适配器。这种固件开箱即用，检测到IP地址时会继续执行操作。

GS-EK5744-1.3

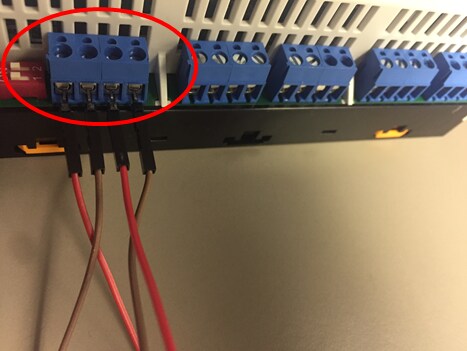

1.4 连接CAN端口

将这两个CAN端口连接起来，如下图所示，CAN_L连接至CAN_L，CAN_H连接至CAN_H。此外，确认CAN终端旁边的CAN开关处于开启位置。

GS-EK5744-1.4

1.5 找到COM端口

加载设备管理器，找到Miriac-EK5744在计算机上使用的COM端口。COM端口的编号因计算机而异。

GS-EK5744-1.5

GS-EK5744-1.5

1.6 将COM端口接入UART终端。

将COM端口连接至UART终端，例如PuTTY或Tera Term。使用波特率115200。有关安装说明，请参阅以下教程：Tera Term教程、PuTTY教程。

1.7 查看输出

查看Miriac-EK5744打印状态消息。开箱即用固件会通过其他多项测试查看IP连接，测试CAN端口，并报告SBC温度。此固件无限次重复测试。

GS-EK5744-1.7

下一页获取软件

2. 获取软件

2.1 下载Miriac-EK5744快速入门资源包，快速开始设计。

下载快速入门指南和示例软件来启动您的设计。

获取Miriac-EK5744快速入门资源包

2.2 安装工具链

恩智浦提供名为S32 Design Studio (S32DS)的免费工具链。S32 Design Studio是一个基于Eclipse的IDE，提供全面的软件编写和调试功能。它支持多种调试器，包括GDB和Lauterbach。

获取S32 Design Studio IDE

前页构建设置
下一页创建、构建和调试

3. 创建、构建和调试

运行简单的示例代码，了解如何在S32 Design Studio IDE for Power Architecture中创建新项目以及如何创建自己的代码。

Current Time 0:00
Duration 8:52
Loaded: 1.88%
Stream Type LIVE
Remaining Time 8:52

1x
  • Chapters
  • descriptions off, selected
  • captions off, selected
  • en (Main), selected

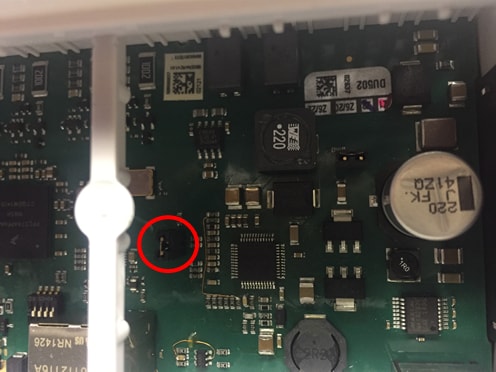

3.1 禁用看门狗

缩短下图所示的调试跳线。此举会使Miriac™-EK5744忽略看门狗请求。

GS-EK5744-3.1

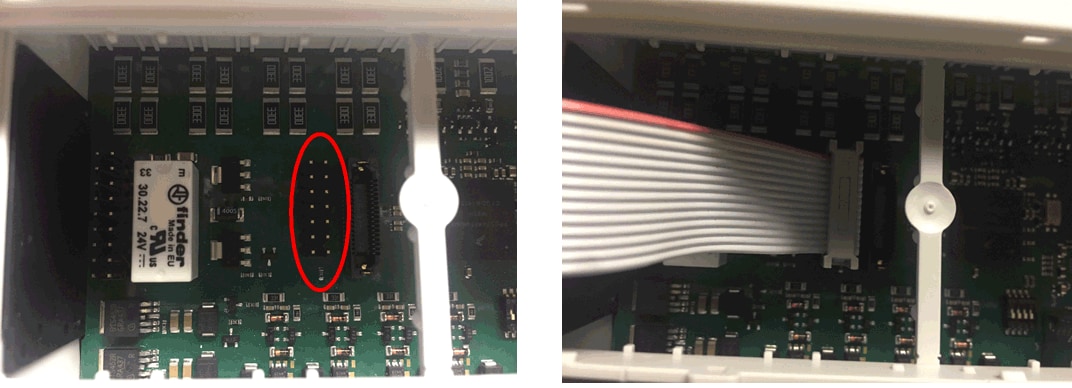

3.2 连接调试器

Miriac-EK5744通过JTAG支持调试。按照图示的方向，将JTAG连接器插入JTAG端口。恩智浦推荐使用P&E Micro USB Multilink或Lauterbach。

GS-EK5744-3.2

3.3 创建、构建并调试应用。

快速入门资源包中的软件集成指南(SWIG)提供如何创建、构建和调试项目的简单分步说明。或者，您可以从以下链接中下载SWIG。

软件集成指南

3.4 浏览示例代码

为方便起见，我们将示例代码集成到S32 Design Studio for Power Architecture中。或者，可以在快速入门资源包中找到它们。此外，软件集成指南(SWIG)提供‘’如何使用“的逐步说明。

前页获取软件
下一页Project and Tutorials: Tera Term教程

Tera Term教程

Tera Term教程

Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。

  1. 使用下方的链接来下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。

    2. 下载

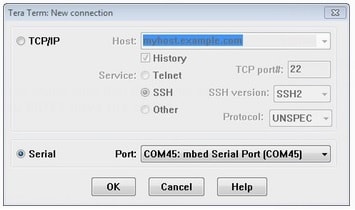

  2. 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设已连接了板，列表中会自动填充一个COM端口。
    3. MIRIAC-MODAL-2
  3. 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200 ，数据位为8 ，无奇偶校验位且停止位为1。要进行此操作，进入Setup→Serial Port (设置→串行端口)并更改设置。
    4. MIRIAC-MODAL-3
  4. 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。
  5. 一切就绪。

前页创建、构建和调试
下一页Project and Tutorials: PuTTY教程

PuTTY教程

PuTTY教程

PuTTY是一款备受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。

  1. 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。

    2. 下载

  2. 启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。

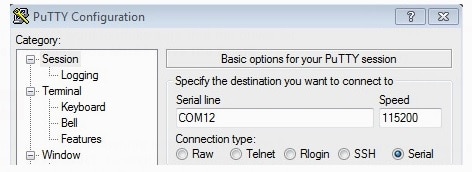

  3. 配置在启动的窗口中，选择"Serial"单选按钮并输入之前确定的COM端口号。还要输入波特率，在本例中，为19200。
    4. MIRIAC-MODAL-1
  4. 点击“Open”(打开)，打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。
  5. 一切就绪。
