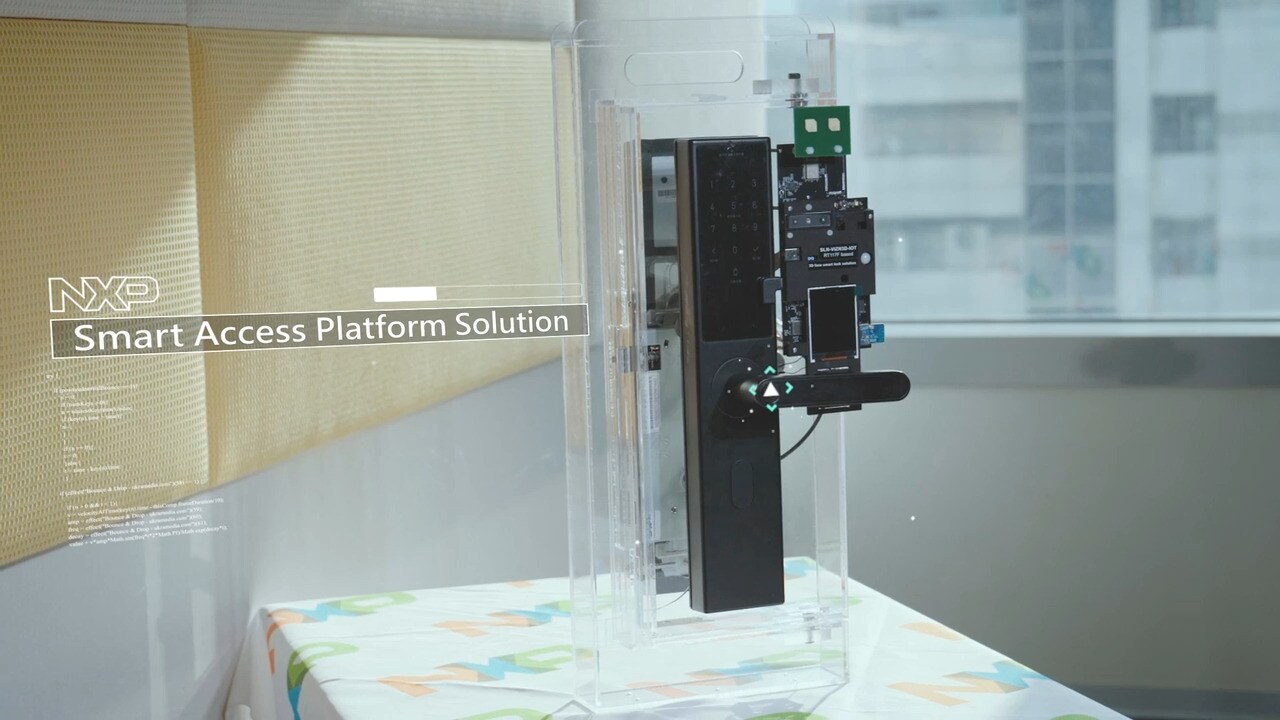

智能门禁系统平台解决方案

SMART-ACCESS-PLATFORM

点击播放视频

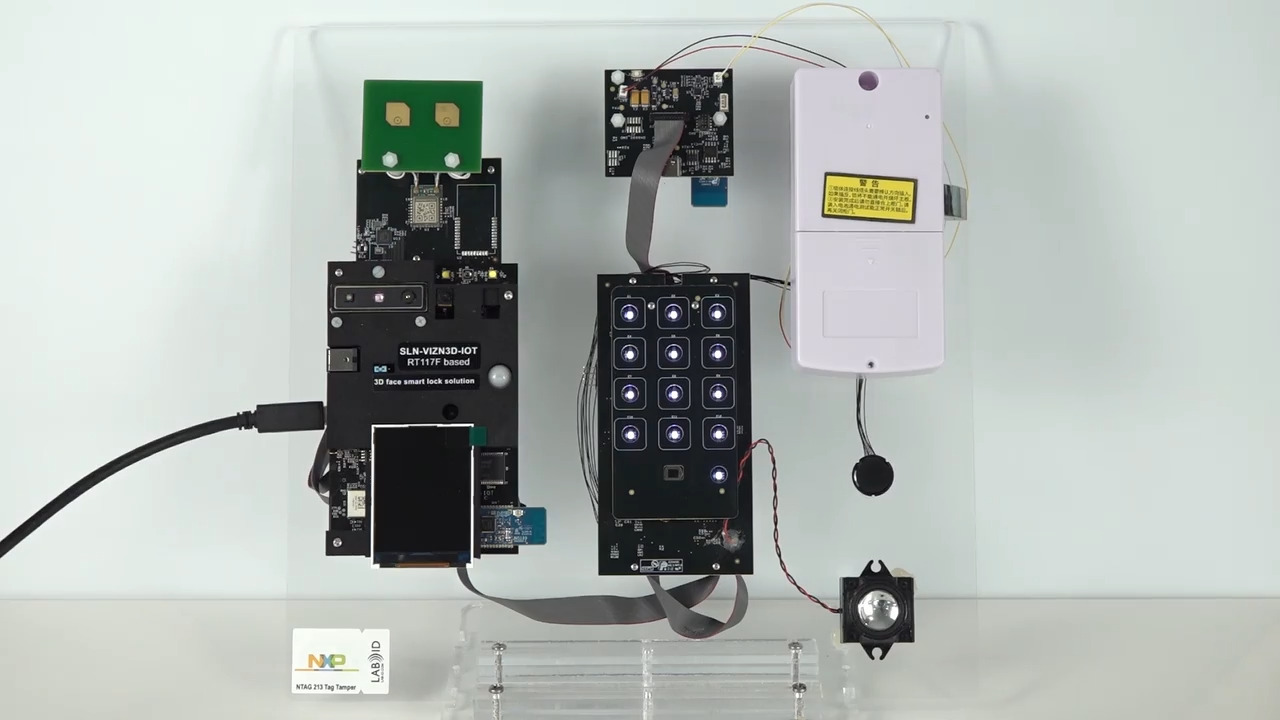

智能门禁系统平台以模块化方式展示恩智浦的智能门禁系统控制技术，可用于演示多个用例。该解决方案基于Matter、超宽带、人脸识别、NFC、指纹和密码，这些技术可以单独使用或组合使用，以实现多重安全。该平台的模块化和灵活性使您可以选择满足产品安全、连接和成本要求所需的各种技术

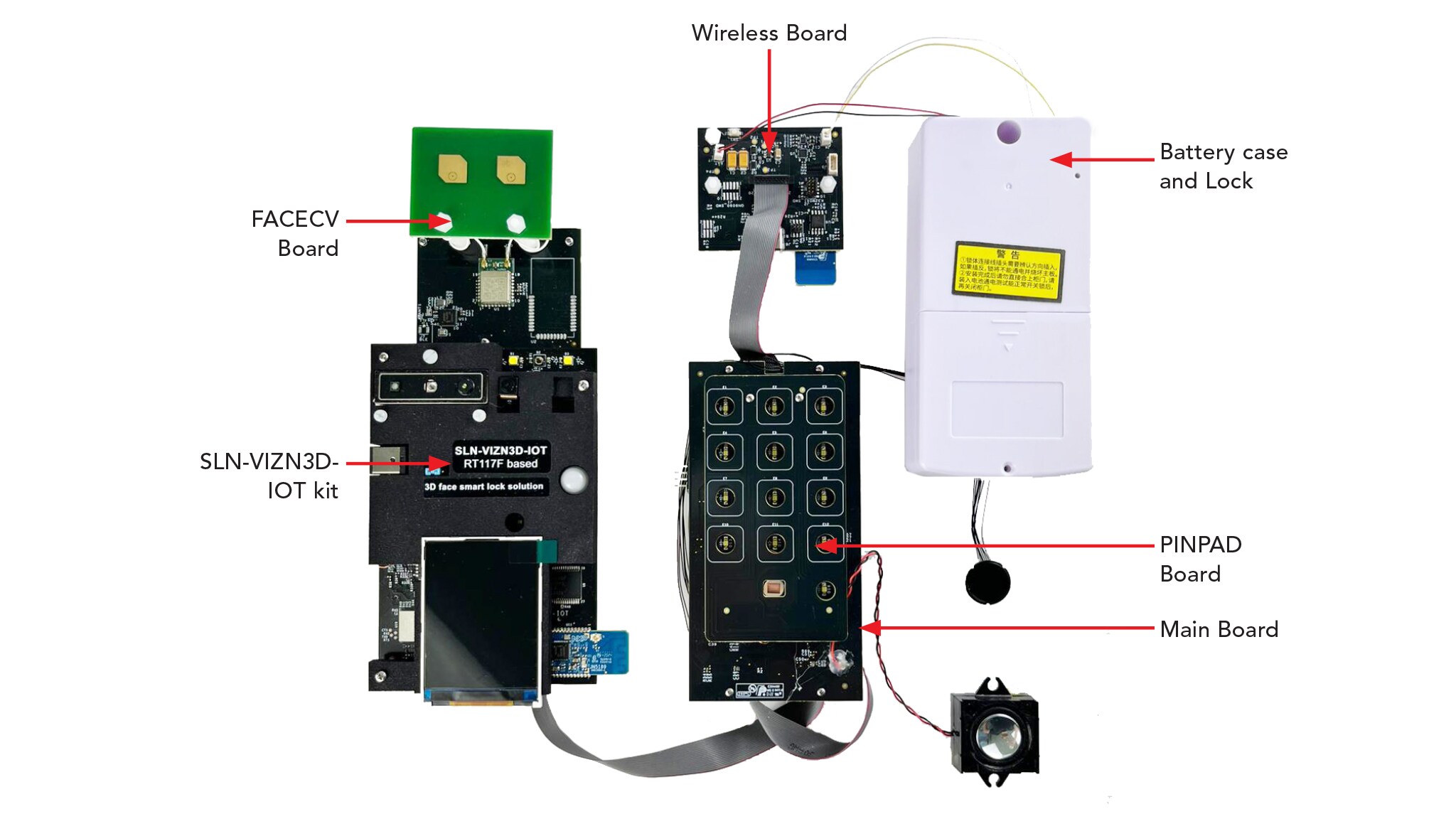

智能门禁系统平台集成了多种智能门锁解决方案(包括在高效LPC55S69 MCU上运行的密码键盘和指纹匹配算法、恩智浦基于iMXRT106F/iMXRT117F跨界MCU的Edge Ready全包式人脸识别解决方案)以及多种连接选项(包括K32W041 Matter over Thread、QN9090低功耗蓝牙解决方案、面向物联网设备的SR150安全超宽带解决方案和CLRC663低功耗NFC解决方案)。

框图

选择框图:

硬件

Smart Access Block Diagram

智能门禁系统平台解决方案框图

NXP EdgeReady Smart Access Platform Block Diagram
获取框图PDF

支持的器件

RFID

NFC读卡器

无线连接

低功耗蓝牙

  • QN9090-30: QN9090/30(T): Bluetooth LE MCU带有Arm®Cortex®-M4 CPU, 高能效的模数外设以及NFC标签选项

Trimension® 超宽带

  • SR150: Trimension™ SR150：面向物联网设备的安全超宽带解决方案

多协议MCU

  • K32W061_41: K32W061/41：适用于Zigbee®、Thread和低功耗蓝牙®5.0的高性能、超低功耗的安全微控制器，内置NFC选件

Wi-Fi® +蓝牙® + 802.15.4

  • IW416: 2.4/5GHz双频1x1 Wi-Fi® 4 (802.11n) + Bluetooth® 5.2解决方案

处理器和微控制器

KL系列Cortex-M0+

  • KL1x: Kinetis® KL1x-48 MHz，主流小规格超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核

LPC5500 Arm Cortex-M33

  • LPC55S6x: 高效的基于Arm® Cortex®-M33的微控制器产品系列

i.MX RT跨界MCU

  • i.MX-RT1170: i.MX RT1170: 1GHz跨界MCU，配备Arm®Cortex®内核

安全和身份验证

身份验证

  • SE051: EdgeLock® SE051：久经考验且易于使用的物联网安全解决方案，支持升级和自定义小程序

特性

智能门锁主系统控制

  • 低功耗LPC55S69 Arm®Cortex®-M33智能锁解决方案，具有传感器聚合、人机界面、语音提示、指纹匹配算法和NFC功能
  • 用户数据存储

Matter门禁控制

  • Matter（替代Thread）网络
  • Matter边界路由器通过应用程序实现门禁控制

超宽带门禁系统

  • 通过超宽带功能手机实现门禁系统控制
  • 通过低功耗蓝牙实现远程唤醒

低功耗蓝牙门禁系统控制

  • 通过手机应用实现门禁系统控制
  • 用户管理(例如添加用户、删除用户和重命名)

视觉门禁系统控制

  • 离线人脸检测和识别
  • 2D和3D实时检测和反欺诈，确保安全性
  • 基于先进的SLN-VIZN3D-IOT全包式解决方案
