MLC ASL5015SHN评估/开发板

ASL5015EVBSLAV

滚动图片以放大

ASL5015EVBSLAV具备ASL5015SHN的所有功能。ASL5xxxyHz系列是功能齐全且灵活的矩阵LED控制器(MLC)。它提供一款高性价比的设计解决方案，专门针对先进的汽车外部照明应用。智能PWM部件号根据MLC中存储的调光多项式曲线系数信息确定PWM调光占空比。这些系数可由客户根据他们希望看到的调光配置进行编程。MLC使用这些多项式系数来计算PWM占空比为12位分辨率。

支持的器件

电源管理

汽车照明LED驱动器IC

  • ASL5XXXYHZ: ASL5xxxyHz：用于汽车照明的智能矩阵LED控制器

特征

MLC关键规格

  • 4个浮动块中有12个集成开关 每个开关的最大电流为1.5 A PWM输出中为12位分辨率 自动相移，避免切换期间出现高峰值电流 单LED开路/短路检测 直接的NTC和ID电阻输入 CAN接口(FD提供) 集成式振荡器 QM(B)支持

购买选项

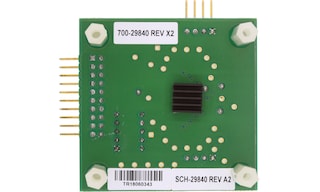

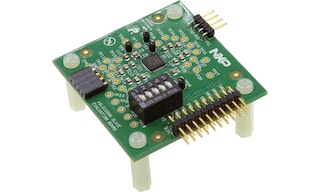

ASL5015EVBSLAV-Image

点击展开

  • ASL5015EVBSLAV
    正常供应

  • MLC ASL5015SHN Evaluation / Development Board.

  • 请与您当地的销售人员或代理商联系，了解板的供货情况。

  • 数量为 1
从分销商处购买
N true 0 TSPASL5015EVBSLAVzh 2 用户指南 User Guide t792 2 zh zh 2 1 1 English UM11224, ASL5x15 Evaluation boards – User Manual 1560008131463724173648 TSP 7.2 MB None None documents Y None 1560008131463724173648 /docs/en/user-guide/UM11224.pdf 7230855 /docs/en/user-guide/UM11224.pdf UM11224 N N 2019-06-08 UM11224, ASL5x15 Evaluation boards – User Manual /docs/en/user-guide/UM11224.pdf /docs/en/user-guide/UM11224.pdf User Guide N 132339537837198660 2024-01-23 pdf N en May 28, 2019 User Guide t792 用户指南 User Guide 1559235072862706785701 Y N UM11224, ASL5x15 Evaluation boards – User Manual 2 English This page will help guide you through the process of learning about your ASL5015EVBSLAV board. 1559343301432711645498 Y 1559343301432711645498 GS-ASL5015EVBSLAV GS-ASL5015EVBSLAV /document/guide/getting-started-with-the-asl5015evbslav:GS-ASL5015EVBSLAV HTML 0 2019-05-31 GS-ASL5015EVBSLAV TSP User Guide 132339537837198660 2024-08-21 en Dec 1, 2022 User Guide t792 用户指南 User Guide Y Getting Started with the ASL5015EVBSLAV false zh false 0 ASL5015EVBSLAV downloads zh-Hans true 0 Y TSP Y Y 用户指南 2 /docs/en/user-guide/UM11224.pdf 2019-06-08 1560008131463724173648 TSP 1559235072862706785701 1 May 28, 2019 User Guide 用户指南 UM11224, ASL5x15 Evaluation boards – User Manual Y None /docs/en/user-guide/UM11224.pdf English 7230855 None User Guide 2024-01-23 N /docs/en/user-guide/UM11224.pdf UM11224, ASL5x15 Evaluation boards – User Manual /docs/en/user-guide/UM11224.pdf documents 132339537837198660 User Guide N en None Y t792 pdf 1 N N UM11224, ASL5x15 Evaluation boards – User Manual 7.2 MB UM11224 N 1560008131463724173648 2019-05-31 1559343301432711645498 2 Dec 1, 2022 User Guide 用户指南 This page will help guide you through the process of learning about your ASL5015EVBSLAV board. Y GS-ASL5015EVBSLAV English 0 User Guide 2024-08-21 /document/guide/getting-started-with-the-asl5015evbslav:GS-ASL5015EVBSLAV Getting Started with the ASL5015EVBSLAV GS-ASL5015EVBSLAV TSP 132339537837198660 User Guide en Y t792 HTML GS-ASL5015EVBSLAV 1559343301432711645498 true Y Tools
