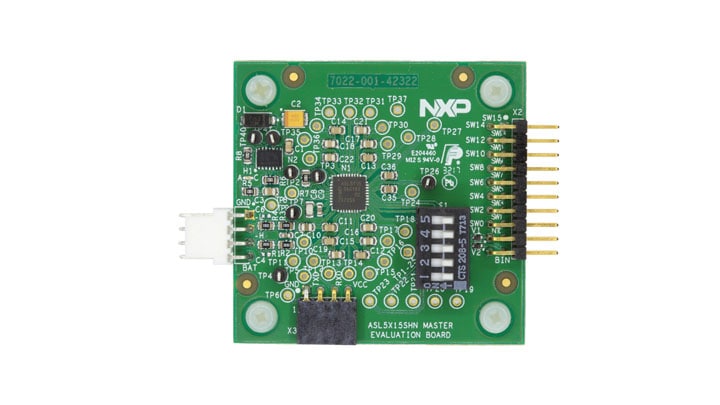

Matrix LED控制器ASL5115SHN评估/开发板

ASL5115EVBMST 正常供应

滚动图片以放大

ASL5115EVBMST具备ASL5115SHN的所有功能。ASL5xxxyHz系列是功能齐全且灵活的矩阵LED控制器(MLC)。它提供一款高性价比的设计解决方案，专门针对先进的汽车外部照明应用。ASL5115SHN采用直接控制方式，而微控制器在确定的周期内更新每个通道的PWM信息。ASL5115SHN在PWM输出中提供12位分辨率，确保平滑的调光性能，避免了输出光中的小故障。

支持的器件

电源管理

汽车照明LED驱动器IC

  • ASL5XXXYHZ: ASL5xxxyHz：用于汽车照明的智能矩阵LED控制器

安全SBC

  • UJA1163TK: 具备待机模式的微型高速CAN系统基础芯片

功能

MLC关键规格

  • 4个浮动块中有12个集成开关
  • 每个开关的最大电流为1.5 A
  • PWM输出中为12位分辨率
  • 自动相移，避免切换期间出现高峰值电流
  • 单LED开路/短路检测
  • 直接的NTC和ID电阻输入
  • CAN接口(提供FD)
  • 集成式振荡器
  • QM(B)支持

购买选项

ASL5115EVBMST-Image

点击展开

  • ASL5115EVBMST
    正常供应

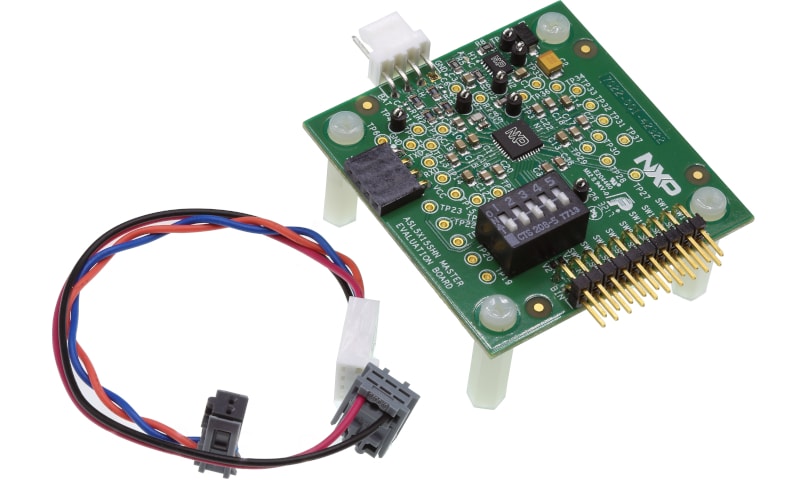

  • Matrix LED Controller ASL5115SHN Evaluation / Development Board.

    • 用于电源和CAN总线的线束

    请与您当地的销售人员或代理商联系，了解电路板的供货情况。

  • 数量为 1
从分销商处购买
