功率逆变器系统(PIM)硬件解决方案

恩智浦功率逆变器模块(PIM)解决方案旨在为恩智浦产品评估提供一个易于使用的平台。这些平台经过配置,可延长电池使用时间,缩小外形尺寸,减少组件数量,降低BOM成本并改善为高压(HV)电动汽车(EV)牵引逆变器供电的性能。此外,还提供了高压IGBT和高压SiC MOSFET的功率模块的解决方案。

PIM参考设计结合了恩智浦全面的汽车产品组合,包括一流的汽车MCU、CAN总线接口、安全的系统基础芯片和高压栅极驱动器。这些平台提供ASIL D系统级功能安全设计、支持软件和安全文档。

高压IGBT的PIM

电动汽车逆变器 图片

电动汽车逆变器

设计

高压牵引电机参考设计提供了完整PIM系统解决方案,专为采用MPC5775E / GD3100 / FUJI M653 IGBT模块的电动汽车而设计

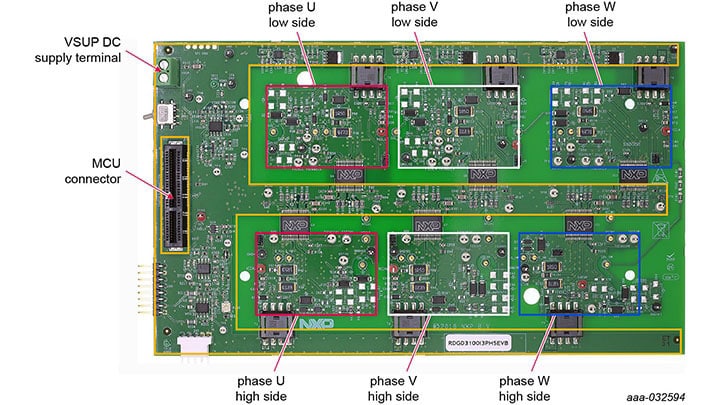

RDGD3100I3PH5EVB图片

RDGD3100I3PH5EVB

设计

低成本三相功率逆变器参考设计,适用于采用GD3100的HybridPACK Drive IGBT / SiC MOSFET模块

RDGD3100F3PH5EVB图片

RDGD3100F3PH5EVB

设计

低成本三相功率逆变器参考设计,适用于采用GD3100的Fuji M653 IGBT模块

高压SiC MOSFET的PIM

SiC电动汽车功率逆变器图片

SiC电动汽车功率逆变器

设计

高压牵引电机参考设计提供了完整PIM系统解决方案,专为在P6模块中采用MPC5775E / GD3160 / CREE SiC MOSFET的电动汽车而设计

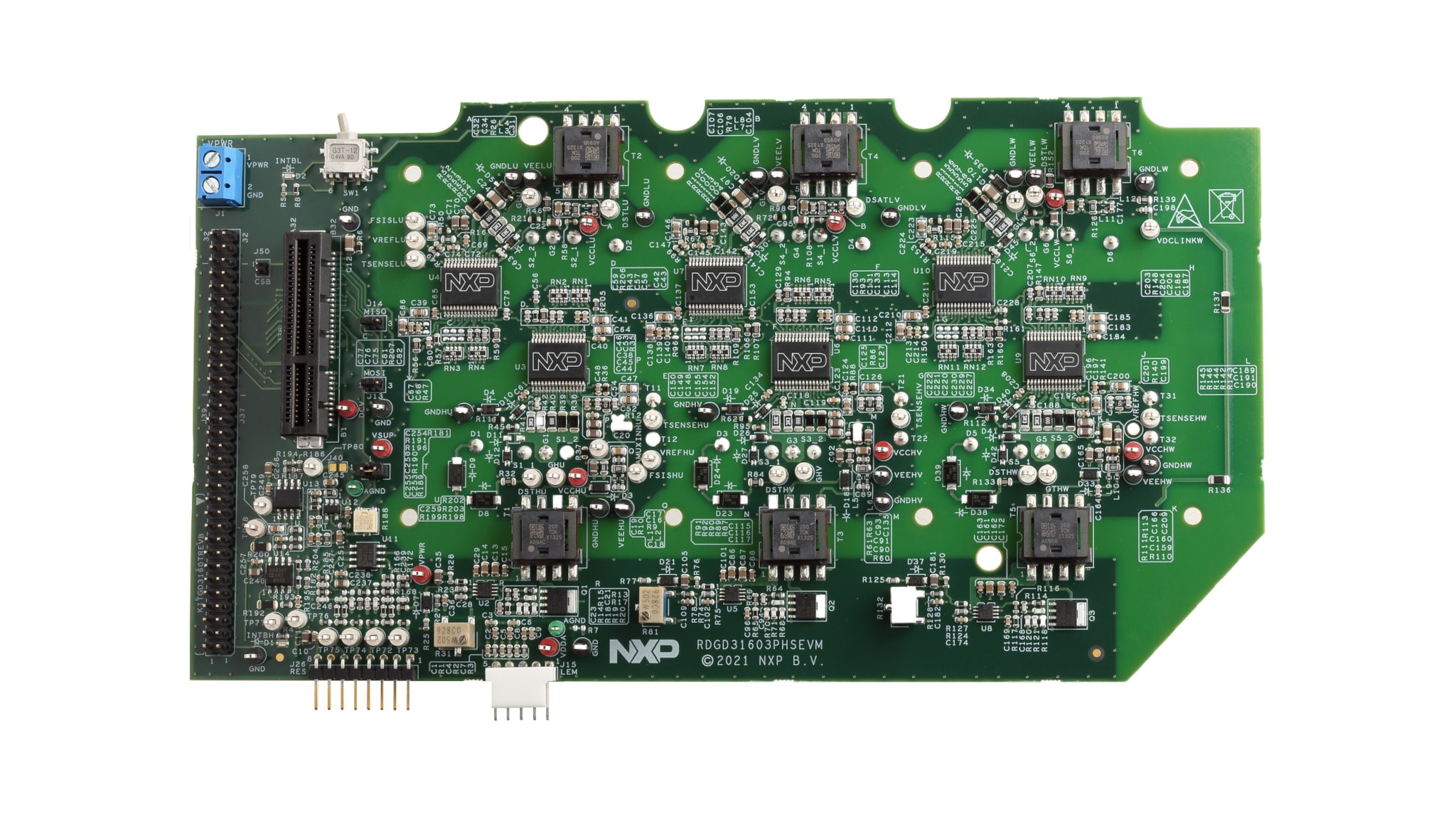

RDGD31603PHSEVM image

RDGD31603PHSEVM

设计

Three phase reference design and evaluation kit that enables user to develop and evaluate GD3160 gate drive devices with a compatible SiC MOSFET three phase module.

高压GDIC GD31xx和MCU SPC5775E板

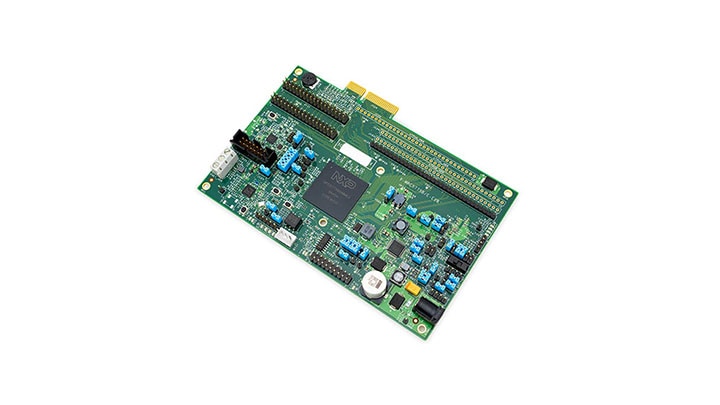

MPC5775E-EVB图片

MPC5775E-EVB

开发板

低成本MCU开发板,专为采用MPC5775E的逆变器应用而设计

FRDMGD31ECNEVM图片

FRDMGD31ECNEVM

评估板

半桥评估板,适用于采用GD3100的Econo双模块

FRDMGD31RPEVM图片

FRDMGD31RPEVM

评估板

半桥评估板,适用于采用GD3100的ABB Hitachi RoadPak IGBT/SiC模块

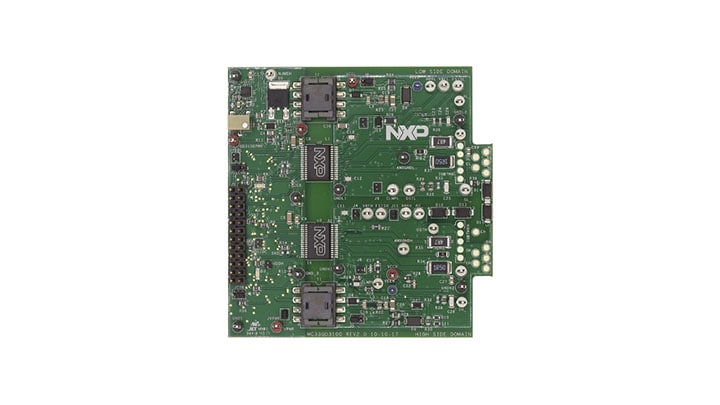

FRDMGD3100HB8EVM 图片

FRDMGD3100HB8EVM

评估板

半桥评估板,适用于采用GD3100的HybridPACK Drive (P6HE引脚输出) IGBT / SiC MOSFET模块

FRDMGD3100HBIEVM图片

FRDMGD3100HBIEVM

评估板

半桥评估板,适用于采用GD3100的HybridPACK Drive P6 IGBT / SiC MOSFET模块

FRDM-GD3100EVM 图片

FRDM-GD3100EVM

评估板

半桥评估板,适用于采用GD3100的Fuji M653 IGBT模块

FRDMGD3160HBIEVM图片

FRDMGD3160HBIEVM

评估板

半桥评估板,适用于采用GD3160的HybridPACK Drive P6 IGBT / SiC MOSFET模块

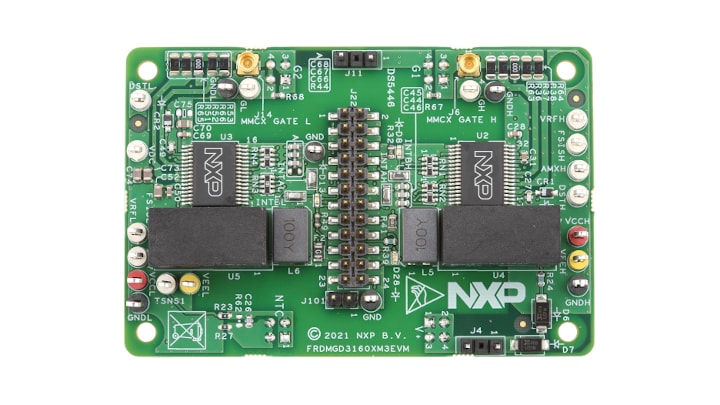

FRDMGD3160XM3EVM图片

FRDMGD3160XM3EVM

评估板

半桥评估板,适用于采用GD3160的Cree / Wolf speed XM3 SiC MOSFET模块

FRDMGD3160DSCHB图片

FRDMGD3160DSCHB

(Prototypes coming soon)

评估板

半桥评估板,适用于采用GD3160的ON SEMI DSC IGBT / SiC MOSFET模块
