MCF5445x 低成本评估板

M54451EVB 正常供应

滚动图片以放大

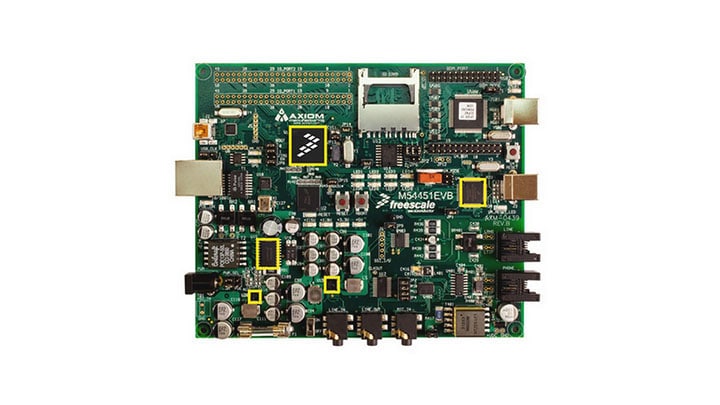

M54451EVB平台为恩智浦® MCF5445x ColdFire®® V4嵌入式微处理器系列提供了一个低成本的评估系统。高度集成的高性能MCF54451基于该平台。您可以在一个硬件平台上评估和开发整个系列。

产品详情

支持的器件

处理器和微控制器

ColdFire® V4处理器

  • MCF5445X: 32-bit Microprocessor with USB On-The-Go, Ethernet, PCI, DDR2/DDR controller and Encryption

电源管理

集成开关稳压器

  • MC34717: 5.0 A，1.0MHz内置双路开关电源

特征

微控制器

  • MCF54451 MCU
  • 256 MAPBGA

存储器

  • 128 MB移动DDR
  • 16 MB并行闪存
  • 8 MB串行闪存

数据连接

  • ULPI 总线上的USB OTG PHY
  • RMII总线上采用10/100TX 端口，带POE电源
  • 立体声音频编解码器，带线路I/O和MIC 3.5mm 插孔
  • FXS编解码器，带DAA电话连接
  • FXO CODEC，带DAA用户线路连接
  • 支持 MCF52211 MCU，带USB 连接
  • 板载USB BDM 开发端口
  • SD卡连接器
  • MCU I/O 端口连接器, 2 x 50 引脚
  • 外部BDM / JTAG端口，26引脚开发端口

电源管理

  • 带整流器的+3.3 V / 1.8 V / 1.5 V电源，带指示器

用户组件

  • RESET和ABORT (IRQ7) 按键开关
  • 8 个用户和 2个 10/100TX 状态指示器 (LED)

购买选项

M54451EVB-Image

点击展开

  • M54451EVB

  • EVB PROTO BASE BOARD FOR MPC5647 FAMILY.

    • 提供10/100以太网线缆
    • 5VDC 墙上适配器电源
    • USB A/B 线缆
    • 快速入门和支持CD 介质
  • CNY 2,890.96
  • 数量为 1
