产品详情

框图

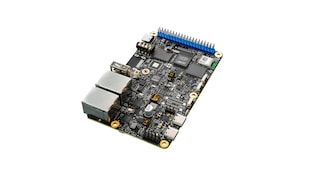

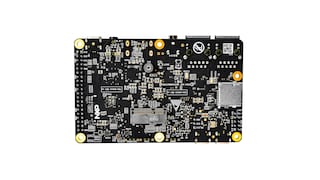

FRDM i.MX 91开发板

获取框图PDF

支持的器件

模拟及混合信号

实时时钟

PCF2131: Nano-Power Highly Accurate RTC with Integrated Quartz Crystal

接口

通用I/O(GPIO)

PCAL6524: Ultra-Low-Voltage Translating 24-Bit Fm+ I²C-Bus/SMBus I/O Expander
PCAL6408A: 低压转换8位I²C总线/SMBus I/O扩展器

3.3V/5V IO CAN收发器

TJA1051: 高速CAN收发器

电源管理

PMIC

PCA9451A: 面向i.MX 93x应用处理器的PCA9451A电源管理IC

处理器和微控制器

i.MX9处理器

i.MX91: i.MX 91系列安全高效，为成千上万的边缘应用提供了Linux^®的基本功能。

特性

处理器

i.MX 91应用处理器
Cortex-A55@1.4G
EdgeLock®安全区域

存储器

1GB LPDDR4
8GB eMMC5.1
MicroSD插槽
EEPROM

显示器和摄像头接口

并行RGB LCD接口(40引脚扩展接口)
并行摄像头接口(40引脚扩展接口)

无线

u-blox MAYA-W476-00B三频Wi-Fi 6/BLE 5.4/802.15.4模块
双频段2.4GHz/5GHz Wi-Fi
支持Thread和Zigbee的802.15.4无线单元
Matter over Wi-Fi和Thread

音频

3.5mm耳机插孔，支持MQS

连接

USB2.0 Type-C连接器
USB2.0 type A连接器
两个GbE RJ45
CAN (HDR)
40引脚(2x20)
扩展接口
I²C HDR
ADC HDR

调试

SWD连接器
通过USB Type C的UART

工具和操作系统支持

Linux®
FreeRTOS

更多

购买选项

点击展开

FRDM-IMX91
正常供应
FRDM i.MX 91 Development Board.
- FRDM i.MX 91开发板

$75.00 USD
数量为 1
- 供货情况: 现货
- 库存: 21
- 配送: 正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别.

7 文件

紧凑列表

Release Notes for i.MX FRDM Yocto Software[RN00265]

HTML | PDFFeb 25, 2025版本更新 2.0

European Union Declaration of Conformity for FRDM-IMX91[DoC-EU-FRDM-IMX91]

PDFApr 18, 2025版本更新 1
EU declaration of conformity[MAYA-W4_RED_Conformity_UBXDOC-465451970-3842]

PDFFeb 13, 2025版本更新 C1

FRDM-IMX91 Board User Manual[UM12262]

HTML | PDFMar 5, 2025版本更新 2.0

i.MX FRDM Software User Guide[UG10195]

HTML | PDFFeb 28, 2025版本更新 2.0
Getting Started with FRDM-IMX91 Development Board[GS-FRDM-IMX91]

HTMLFeb 13, 2025
FRDM-IMX91 Quick Start Guide[FRDM-IMX91-QSG]

PDFJan 1, 2025版本更新 1

设计资源

Related Hardware

快速参考恩智浦板类型.

1-5 / 6 硬件

评估板和开发板
i.MX 93 Quick Start Evaluation Kit

IMX93QSB类似
评估板和开发板
i.MX 93评估套件
正常供应

i.MX93EVK类似
评估板和开发板
MX93AUD-HAT

MX93AUD-HAT类似
评估板和开发板
i.MX 91 Evaluation Kit
正常供应

i.MX91EVK类似
评估板和开发板
并行LCD显示器

TM050RDH03-41类似
评估板和开发板
FRDM i.MX 93开发板
正常供应

FRDM-IMX93类似

展开

设计文件

快速参考恩智浦设计文件类型.

1 设计文件

设计文件-其他
FRDM-IMX91 Design Files

ZIP版本 1.0Jan 23, 202512.2 MBFRDM-IMX91-DESIGNFILES
