JN5169XK020
-
ZigBee Lighting/Sensor Node Expansion Kit.
ZigBee照明/传感器节点扩展板套件

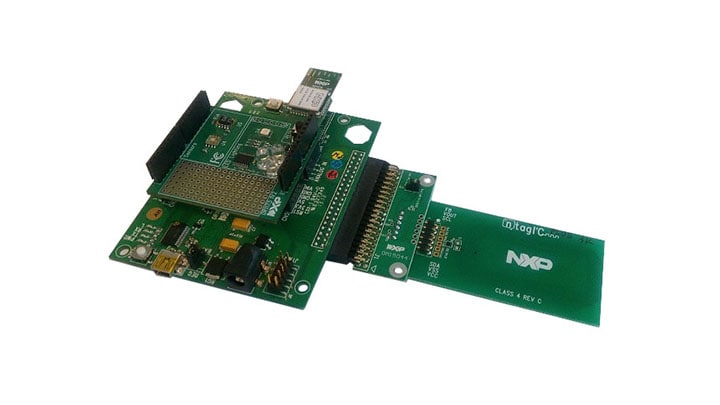

JN5169XK020扩展板套件包含的组件可形成一个ZigBee节点，以恩智浦® JN5169无线微控制器为基础。该节点提供照明和传感器功能。它可以添加到ZigBee无线网络，采用 JN516x-EK004 或JN516x-EK001 ZigBee评估套件的组件就可创建该网络。它可以通过ZigBee运行来添加到网络中，或者也可通过NFC运行来使用NTAG® I²C套件添加(单独供货)。
重编程：
JN5169模块可通过一系列PC连接重编程，然后使用JN51xx闪存编程器实用工具将新的应用下载到JN5169器件的闪存。"BeyondStudio for NXP"工具链(JN-SW-4141)中提供了适当的程序。
产品详情
支持的器件
无线连接
Zigbee
- JN5169: ZigBee和IEEE802.15.4无线微控制器，具有512 kB闪存，32 kB RAM
特征
微控制器
- 带集成式PCB天线
- 运行在2.4 GHz频段
JN5169 MCU
连接
- USB线缆可将该节点连接到一台PC (例如：用于编程)
- 转接器(OM15044)可将一个NTAG® I²C天线板(未提供)连接到载板
传感器
- 光传感器
- 湿度/温度传感器
扩展端口
- 载板(OM15043)可同时加载扩展板和JN5169模块
- 带白色可调光LED组合灯的照明/传感器扩展板
- RGB颜色LED模块
目标应用
- ZigBee开关切换灯
- ZigBee色灯
- ZigBee调光灯
- ZigBee调光色灯
- ZigBee扩展色灯
- ZigBee温度色灯
- ZigBee开关切换镇流器
- ZigBee调光镇流器
- ZigBee灯光传感器或光级传感器
