JN5169XK010
-
ZigBee Generic Node Expansion Kit.
ZigBee通用节点扩展套件

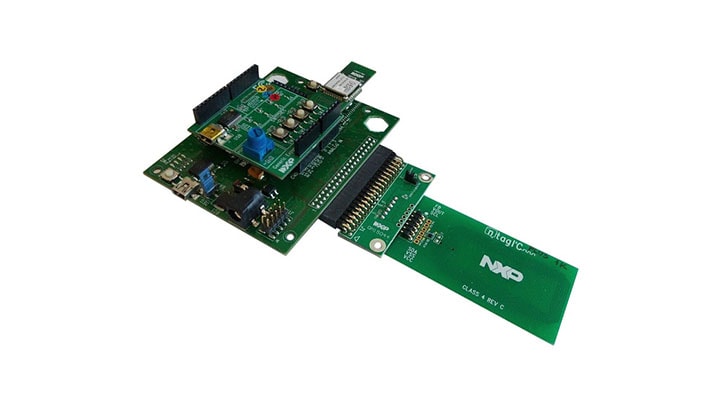

JN516x-XK010扩展板套件包含的组件可形成一个ZigBee节点，以恩智浦®JN5169无线微控制器为基础。该节点提供开关、电平控制和LED功能。它可以添加到ZigBee无线网络，采用JN516x-EK004 或JN516x-EK001 ZigBee评估套件的组件就可创建该网络。它可以通过ZigBee运行来添加到网络中，或者也可通过NFC运行来使用NTAG® I²C套件添加(单独供货)。
预编程的软件：
本套件中提供的JN5169模块预编程为可调开关，用于JN516x-EK004评估套件中提供的ZigBee智能家居演示。
重编程：
JN5169模块可通过一系列PC连接重编程，然后使用JN51xx闪存编程器实用工具将新的应用下载到JN5169器件的闪存。"BeyondStudio for NXP"工具链(JN-SW-4141)中提供了适当的程序。
产品详情
支持的器件
无线连接
Zigbee
- JN5169: ZigBee和IEEE802.15.4无线微控制器，具有512 kB闪存，32 kB RAM
特征
- 载板(OM15043)可同时加载扩展板和JN5169模块
数据连接
- 转接器(OM15044)可将一个NTAG®I²C天线板(未提供)连接到载板
- USB线缆可将该节点连接到一台PC (例如：用于编程)
- JN5169模块(JN5169-001-T00)带有全套PCB天线，适用于2.4 GHz运行速率
扩展端口
- Generic Expansion Board (DR1199) featuring 4 switches, 4 LEDs, and a potentiometer
