低功耗多通道UHF射频无线平台
OL2385是带有嵌入式MCU的射频收发器，专为需要极高链路预算来实现双向射频通信的广泛的工业和家庭应用而设计。
- 双路射频信道，为涵盖160至960 MHz全系列频段的网络应用提供常用的调制方案
- 包括一个嵌入式MCU，支持子系统的各种功能。单个CMOS芯片上包含设备的各种功能。
- 强大的无线性能，高灵敏度、极佳的相位噪声性能和良好的镜像抑制
- 全包式系统解决方案，带有Kinetis和LPC SPI/UART驱动程序，提供当今市场上较广泛的带集成外设的ArmMCU系列产品
- 通过W-MBUS、SIGFOX®和IEEE802.15.4标准合规性测试并获得相应认证
产品详情

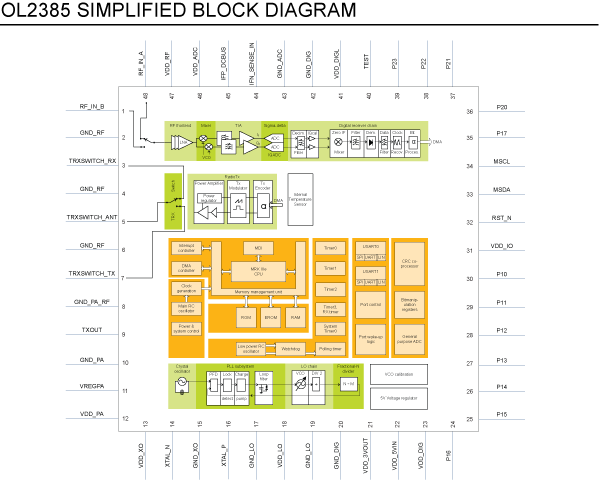

框图
特征
- 面向( 160 - 960 MHz )频段的单个IC
- 超低功耗的RX，低于11 mA
- 高达+14 dBm输出功率@ 29 mA
- 灵敏度：-126 dBm @ 4 kHz
- 出色的相位噪声
- 支持的软件标准：
- WMBus2013、KNX、802.15.4、T108、sub-GHz ZigBee和SIGFOX®
- 400 kbps 4(G)FSK，200 kbps 2(G)FSK，ASK，OOK
- VQFN48封装(7 x 7 mm²)
- 工作温度范围：-40 °C至+85 °C
部件编号包含： OL2385AHN.
